带孔位重型焊接作业工作台结构设计

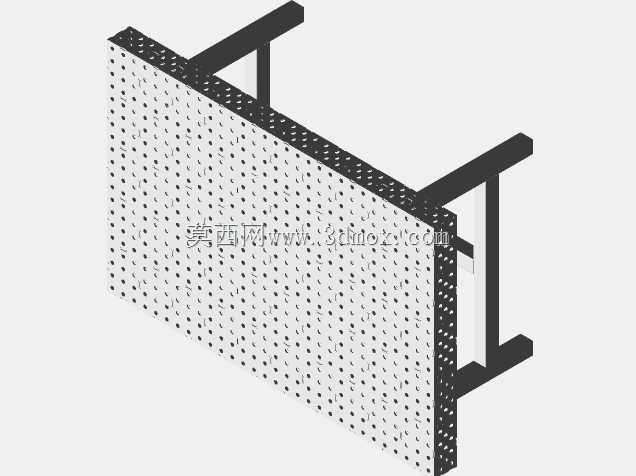

　　在金属结构件焊接加工的车间场景里，这类孔系焊接工作台是铆焊班组日常作业的核心承载工装，区别于普通的装配工作台，它的核心作用是为各类异形焊接件提供稳定的装夹基准，配合快速夹钳、定位角铁、支撑座等附件，能快速完成不同规格工件的定位固定，减少焊接过程中的工件移位变形，降低反复找正的辅助工时。从结构设计逻辑来看，台面采用整板开孔的方案，16毫米直径的定位孔按照50毫米的固定节距阵列排布，这种等距孔系的设计思路，本质是建立一套统一的装夹坐标基准，不管是小型的钣金支架焊接，还是长度一米左右的框架类构件组焊，都能通过孔位快速匹配定位元件，不需要每次在台面上临时划线找正，也避免了传统焊接平台反复堆焊打磨修复T型槽的维护成本。

　　工作台的整体外形边界控制在长1500毫米、宽1000毫米的尺寸区间，这个尺寸选型是经过一线作业场景验证的：既能够覆盖绝大多数中小尺寸结构件的组焊需求，不会因为台面过小导致工件悬垂变形，也不会因为台面过大占用过多车间通道面积，适配常规铆焊工位的作业空间布局，配合底部150毫米安装高度的脚轮，单台工作台可以根据班组作业需求灵活移位，在多品种小批量的焊接生产场景下，能够快速重组工位布局，不需要额外配置吊装设备就能完成工位调整。台面距离地面的作业高度设置为800毫米，其中固定工作台面部分高度为650毫米，剩下的高度由脚轮结构补足，这个作业高度匹配绝大多数铆工作业人员的站立操作姿态，长时间进行焊接、打磨、组对作业时，能减少腰部弯腰的幅度，

　　降低长期作业的疲劳感。台面材质选用低碳钢整板加工，5毫米厚度的板材在保证台面整体刚性的前提下，控制了整体自重，整套工作台的重量控制在120-130公斤区间，既保证了焊接作业时的稳定性，不会因为常规的敲击、工件放置出现台面晃动，也不会因为自重过大导致移位困难。台面的孔位加工采用统一的孔径公差，保证所有通用定位销都能顺畅插拔，不会出现孔位偏差导致定位销卡滞的问题，孔口做了轻微的倒角处理，避免焊渣飞溅堵塞孔位后难以清理，日常维护只需要用专用冲子就能把落入孔内的焊渣、铁屑清理出去。结构组装环节采用8毫米规格的螺纹杆进行框架连接，相比传统的满焊连接框架，这种螺纹连接的结构在长期使用后如果出现台面局部变形，

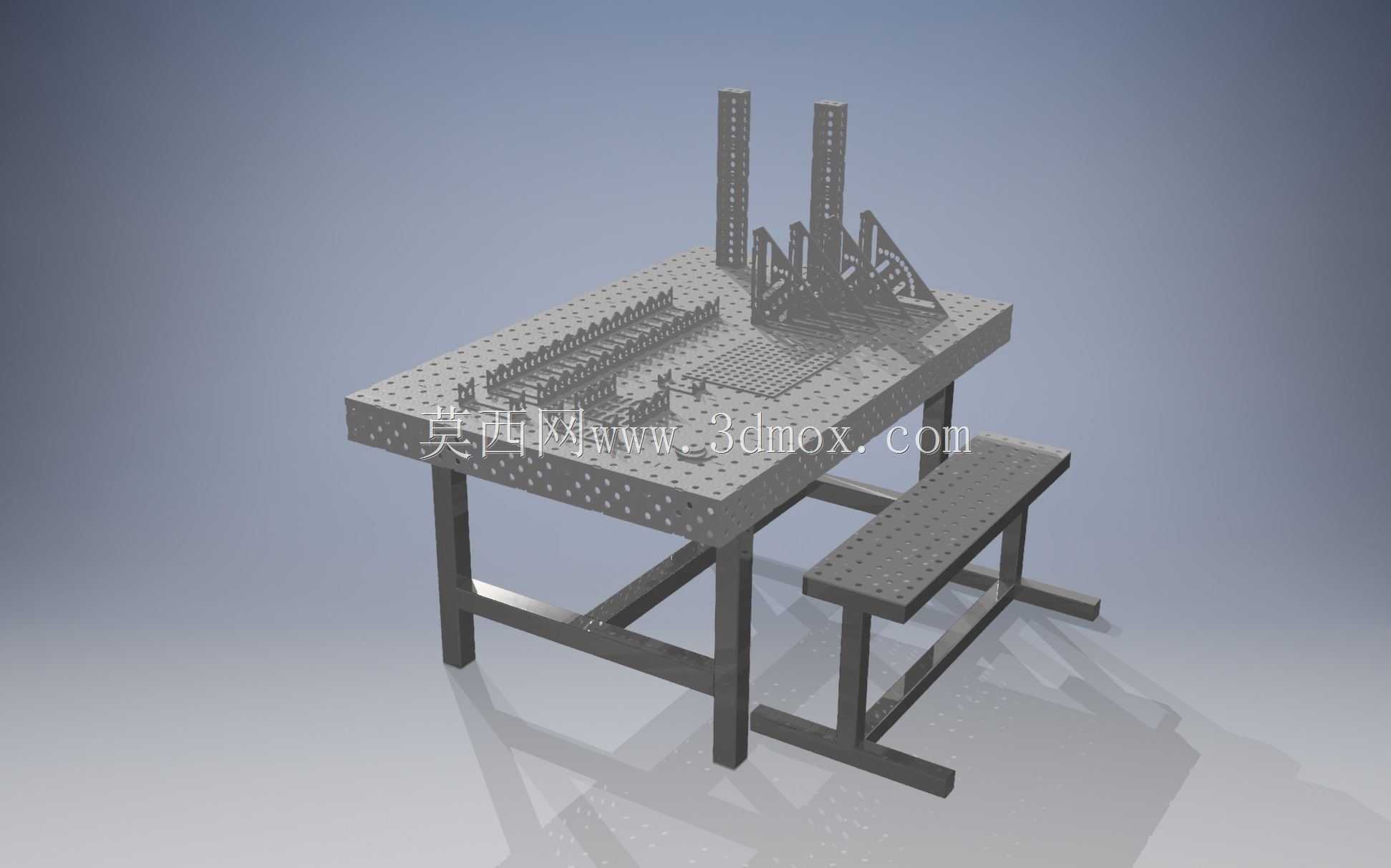

　　可以通过调整螺纹杆的预紧力校正台面平面度，延长工装的整体使用寿命，也方便后期更换磨损的脚轮或者局部损伤的台面构件。在实际应用中，这类工作台除了承担焊接作业的承载功能，还可以兼顾小型构件的划线、校形、预装等工序，孔系结构可以搭配不同的附件拓展使用场景：比如安装挡块可以作为板材切割的靠模，安装角度定位块可以完成斜角构件的组焊，安装压紧夹具可以完成板材的拼接焊作业，一套工装就能覆盖铆焊班组80%以上的常规作业需求，不需要针对单一工件制作专用的焊接工装，大幅降低了中小批量生产中的工装制作成本。设计时也充分考虑了焊接作业的工况特点，台面的孔位阵列避开了底部框架的支撑筋位置，不会出现定位孔被框架挡住无法使用的情况，底部框架的横梁排布对应台面的受力集中区域，在放置重型工件或者进行锤击校形时，台面不会出现局部凹陷变形，脚轮选用带刹车的结构，移位到指定位置后锁死刹车，就能保证工作台在作业过程中不会出现滑移，满足焊接作业的稳定性要求。
