适用于模态仿真分析的齿轮组结构

　　在传动系统的研发验证环节，齿轮部件的动态特性直接决定整套设备运行的平稳性与噪声水平，尤其是高速重载工况下的传动链路，提前通过模态分析掌握结构的固有频率、振型与阻尼参数，能从设计源头规避共振引发的齿面疲劳、轴系偏移、紧固件松脱等一系列工程问题。这套用于模态分析的齿轮部件，完全围绕有限元仿真的前处理需求搭建，没有冗余的工艺倒角、标识刻印等非核心特征，网格划分时能在齿廓啮合区、辐板镂空区、轮毂连接区自动实现疏密过渡，既保证关键位置的计算精度，也能控制整体求解规模，适配常规工作站的算力配置。

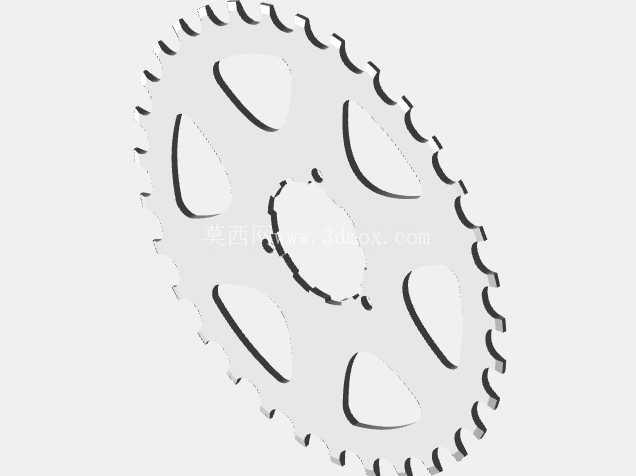

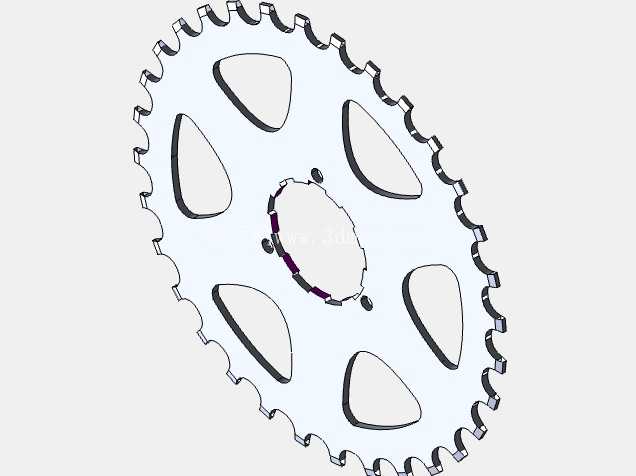

　　从结构设计逻辑来看，这套齿轮采用了辐板镂空的轻量化构型，区别于传统实心辐板齿轮，在保证轮齿啮合刚度、轮毂连接强度的前提下，大幅削减了非承载区域的材料冗余，这种设计常见于航空传动、新能源汽车电驱、精密机床主轴等对转动惯量控制要求严苛的场景——转动惯量的降低能有效提升传动系统的响应速度，减少启停阶段的冲击载荷，同时镂空结构也为模态测试时的传感器布置、激振点选择预留了操作空间，不管是仿真计算还是实物锤击法模态试验，都能获得更清晰的振型数据。

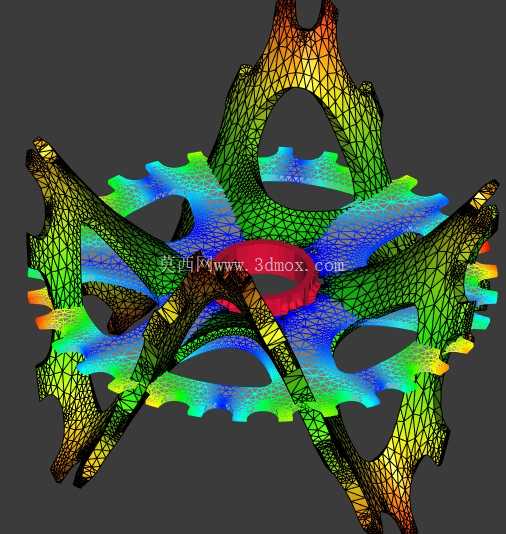

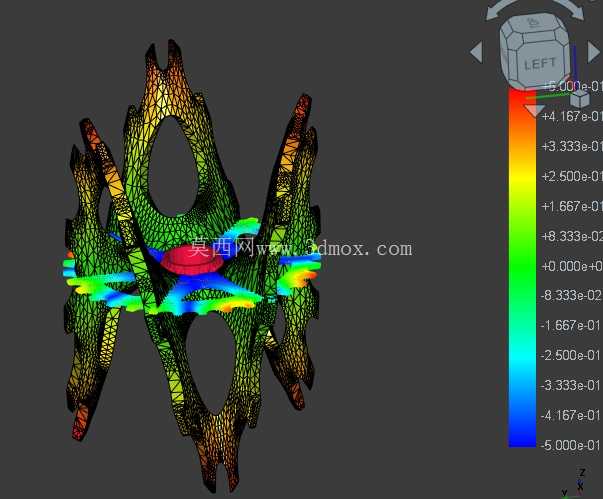

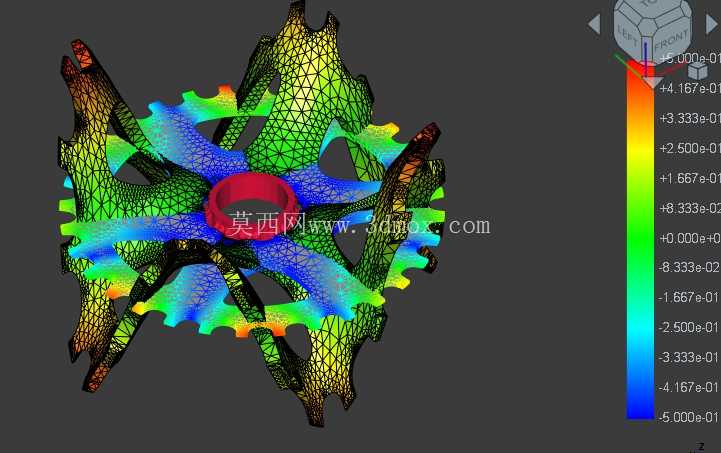

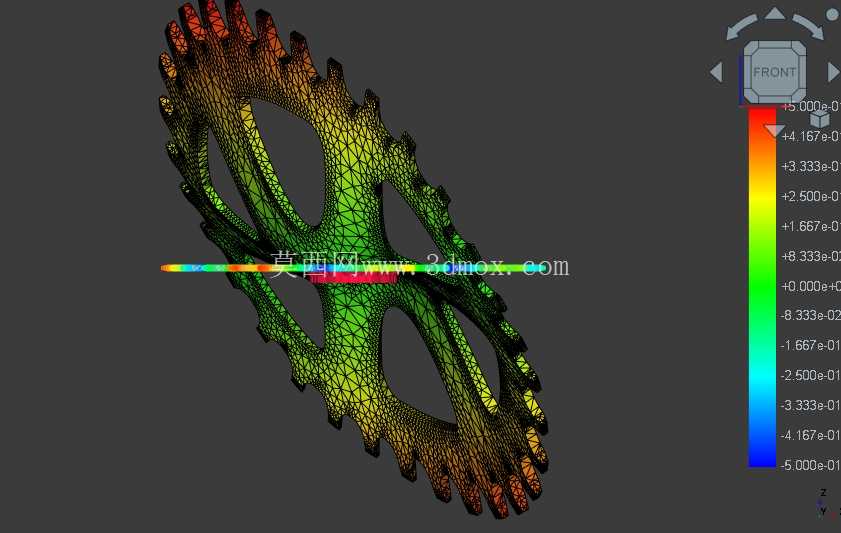

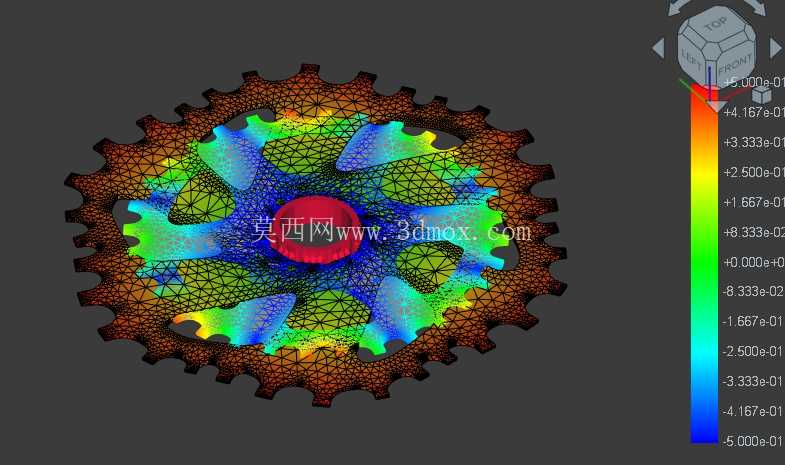

　　实际工程应用中，这类齿轮部件的模态分析结果会直接作为传动系统动力学优化的核心依据：当计算得到的各阶固有频率与系统的工作激励频率、啮合频率重合或接近时，设计人员可以针对性调整辐板的厚度分布、镂空孔的轮廓曲率、轮毂与轴的配合过盈量，甚至微调轮齿的螺旋角与模数，让结构固有频率避开激励频段，从根源上抑制共振噪声的产生。从安装边界来看，这套齿轮的轮毂定位面、键槽尺寸完全遵循通用传动部件的安装规范，中心孔的同轴度、定位端面的跳动公差都按仿真与实物测试的通用要求设定，既可以直接导入多体动力学软件完成刚柔耦合仿真，也能输出工程图用于实物样件加工，适配模态试验台的装夹要求。在功能特性层面，这套齿轮的齿廓参数按标准渐开线圆柱齿轮设定，啮合区的接触刚度参数经过校准，仿真时能准确还原轮齿啮合过程中的刚度激励，不会因为模型过度简化导致模态计算结果与实际工况偏差过大；辐板与轮缘、轮毂的过渡区域都做了圆弧过渡处理，避免应力集中导致的局部模态失真，计算得到的各阶振型能清晰反映轮齿摆动、辐板翘曲、轮毂扭转等不同的变形模式，帮助设计人员快速定位结构的薄弱区域。

　　很多刚接触传动系统仿真的工程师容易忽略齿轮部件的模态验证环节，往往只做静态的接触强度校核就直接投产，最终在台架试验阶段出现高频啸叫、齿面异常磨损等问题，再回头修改设计时已经付出了高昂的开模与试错成本，这类专门针对模态分析优化的齿轮模型，能帮助设计人员在方案阶段就完成动态特性的迭代，大幅缩短研发周期。需要注意的是，做模态分析时要根据实际安装状态设置约束条件：如果是轴系过盈装配的工况，要约束轮毂内孔的径向与轴向自由度，释放绕轴线的转动自由度；如果是自由模态分析，则要保证模型处于无约束状态，才能得到准确的刚体模态与弹性模态参数，这套模型的特征分区清晰，能快速完成不同约束工况下的前处理设置，不需要额外做几何清理。另外，辐板的镂空构型不是随意设计的，每个镂空槽的位置都对应轮齿之间的筋板位置，保证每个轮齿的支撑刚度均匀，不会出现局部刚度过低导致的某阶模态振型突变，这种结构设计思路也能为同类型轻量化齿轮的研发提供参考，在减重与刚度之间找到最优平衡点。
