高压工况用径向柱塞式钒泵三维结构

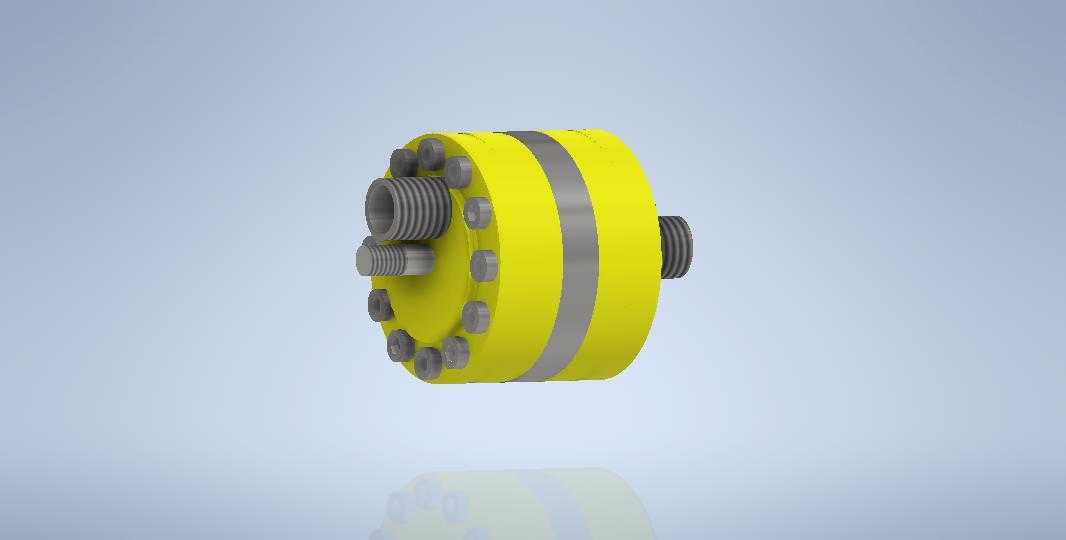

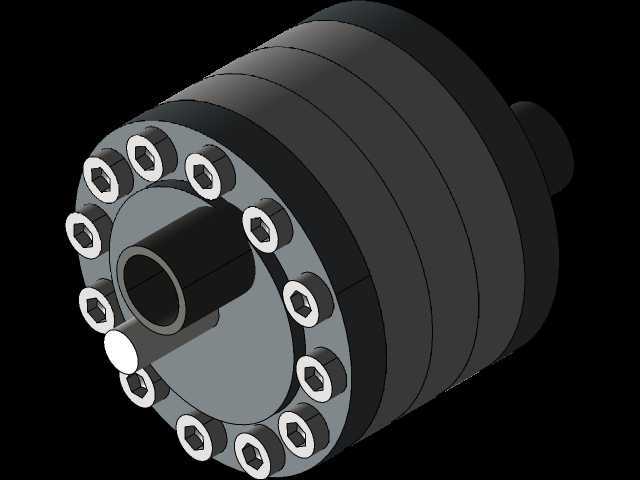

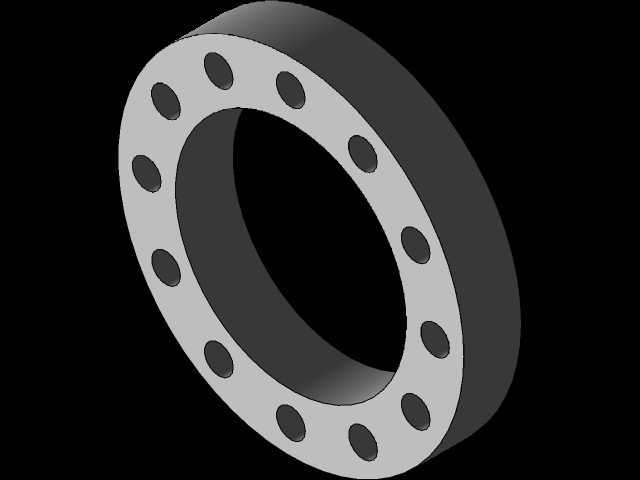

　　在重型液压系统、高压流体输送工位、冶金设备液压站这类对压力稳定性、容积效率要求严苛的场景里，这类径向排布的柱塞式钒泵是核心动力输出部件，区别于常规齿轮泵、叶片泵的结构逻辑，它靠缸体内部柱塞的往复行程改变密闭容腔容积，完成吸油、压油的完整循环，能在持续高压工况下保持稳定的流量输出，不会像叶片泵那样在高负载下出现内泄激增的问题。从结构设计逻辑来看，整个泵体采用对称式周向布局，外围一圈均匀分布的紧固螺栓直接将两侧端盖与中间缸体压合，螺栓的排布间距经过受力校核，保证高压工况下端盖密封面的压力均匀分布，不会出现局部密封失效导致的渗漏问题；进出油口采用标准外螺纹连接结构，分别布置在泵体的不同轴向位置，避免管路安装时出现干涉，

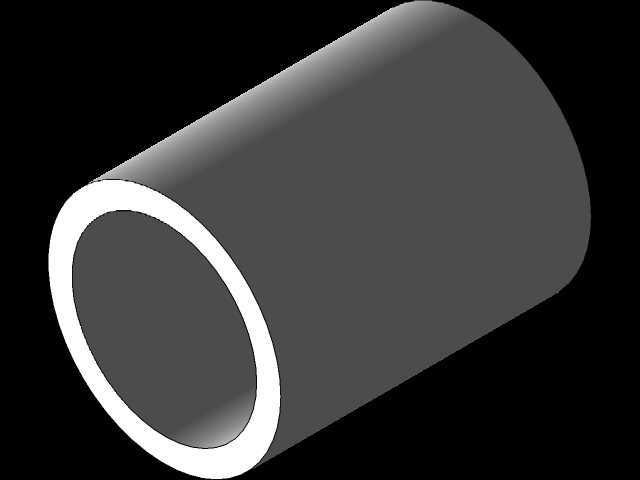

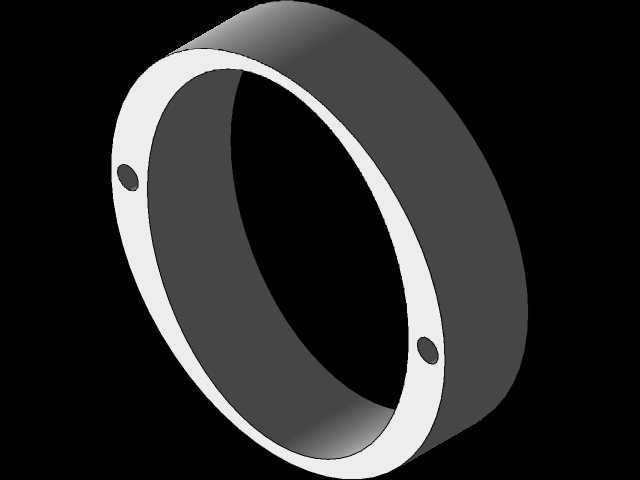

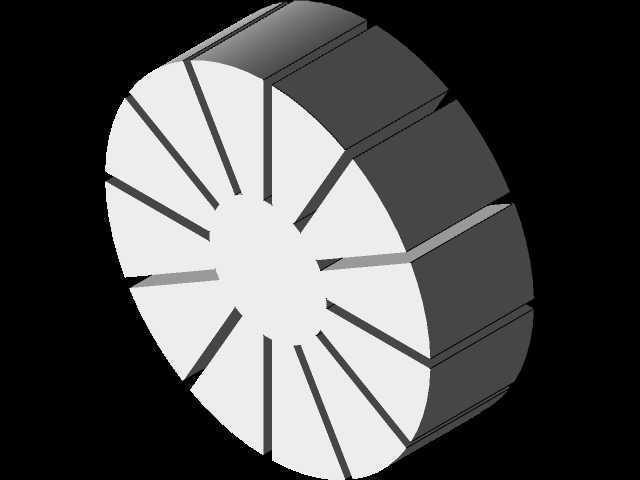

　　同时螺纹规格匹配常规液压系统的硬管、软管接头尺寸，不需要额外做转接处理。中间的银灰色环带是缸体的定位配合面，加工时需要保证与两端轴承位的同轴度，控制在0.02mm以内，否则运转时会出现柱塞卡滞、偏磨的问题，直接影响泵的使用寿命和容积效率。安装边界方面，这类泵的轴向尺寸紧凑，径向尺寸根据排量大小匹配，安装时需要预留出进出油口的管路操作空间，同时保证输入轴端的联轴器对中精度，径向跳动量不能超过0.1mm，避免轴承受额外径向力导致早期损坏。实际使用过程中，这类泵可以适配矿物液压油、高水基液压液等多种介质，在冶金设备的压下系统、重型机床的夹紧回路、工程机械的执行机构驱动回路里都能适配，它的柱塞与缸孔之间采用间隙密封配合，加工精度要求高，

　　配合间隙控制在0.005-0.01mm之间，既保证柱塞往复运动的顺畅性，又能把高压侧的内泄量控制在允许范围内。设计时还考虑了维修便利性，端盖拆卸后可以直接更换内部的柱塞、密封件等易损件，不需要整体更换泵体，降低设备维护成本；泵体外部的黄色涂装是工业液压元件常用的警示色，同时也能起到防锈防腐蚀的作用，适配车间多油污、多粉尘的使用环境。从功能特性来说，这类容积式泵的输出压力只和负载相关，只要结构强度足够就能达到很高的工作压力，相比其他类型的泵，它的流量脉动更小，运转时的噪音更低，适合对传动平稳性要求高的液压回路；输入轴的伸出端设计有标准密封结构，防止泵内介质沿轴向外漏，同时阻挡外部的粉尘、杂质进入泵体内部，避免磨粒磨损损坏配合面。

　　在做三维结构设计时，所有配合面的公差、安装孔的位置度都严格按照液压元件的设计规范设定，周向螺栓的预紧力经过计算，既要保证密封面的比压足够，又不能因为预紧力过大导致端盖变形，影响内部零件的配合精度；进出油口的通径尺寸根据额定流量匹配，保证介质流速在合理范围内，避免沿程压力损失过大导致系统发热。实际选型时，需要根据系统所需的工作压力、流量、安装空间来匹配对应规格的泵，同时要注意泵的旋向和输入轴的连接尺寸，保证和驱动电机、联轴器的适配性，安装时泵的轴线要和驱动电机的轴线保持同轴，避免出现附加载荷，日常维护时只需要定期检查油液清洁度、更换进油口滤芯，就能保证泵的长期稳定运行，不需要频繁拆解维护。
