立式小型铣床概念结构三维设计

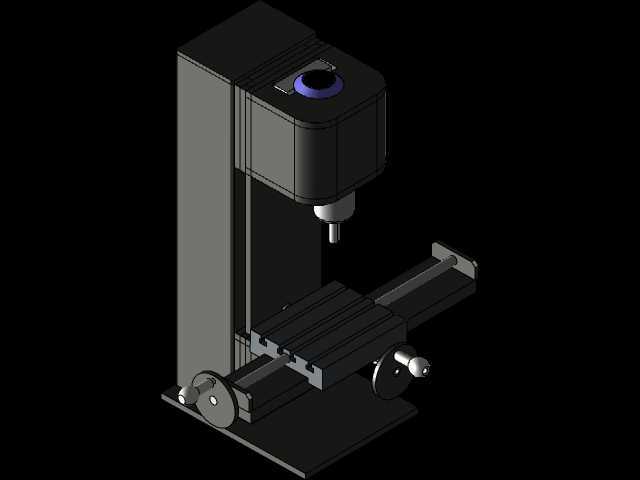

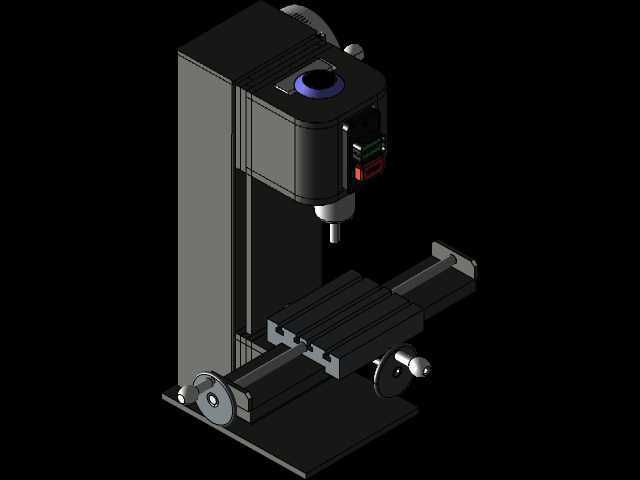

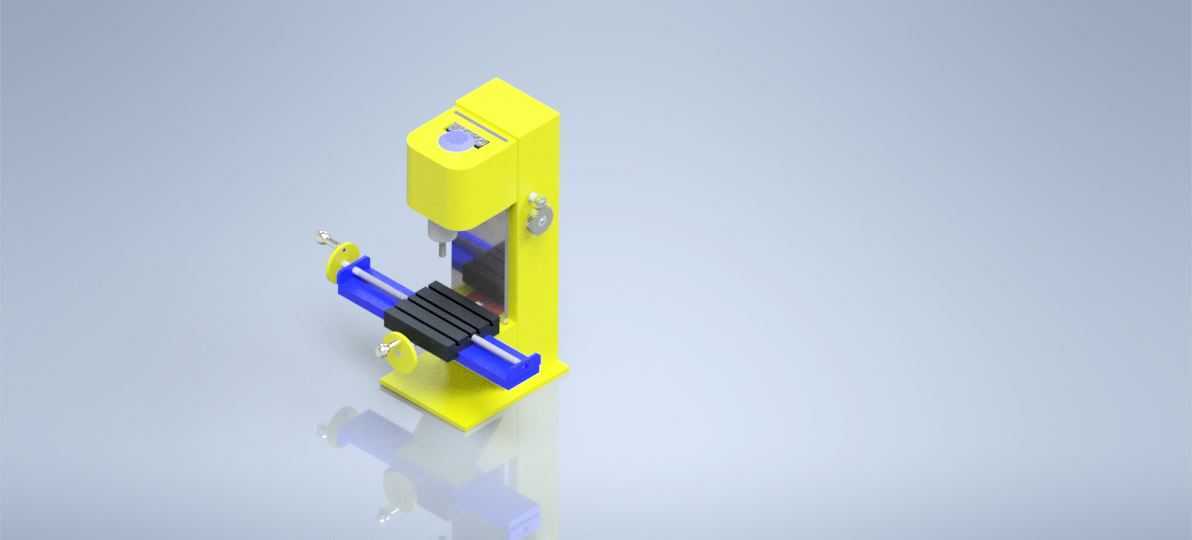

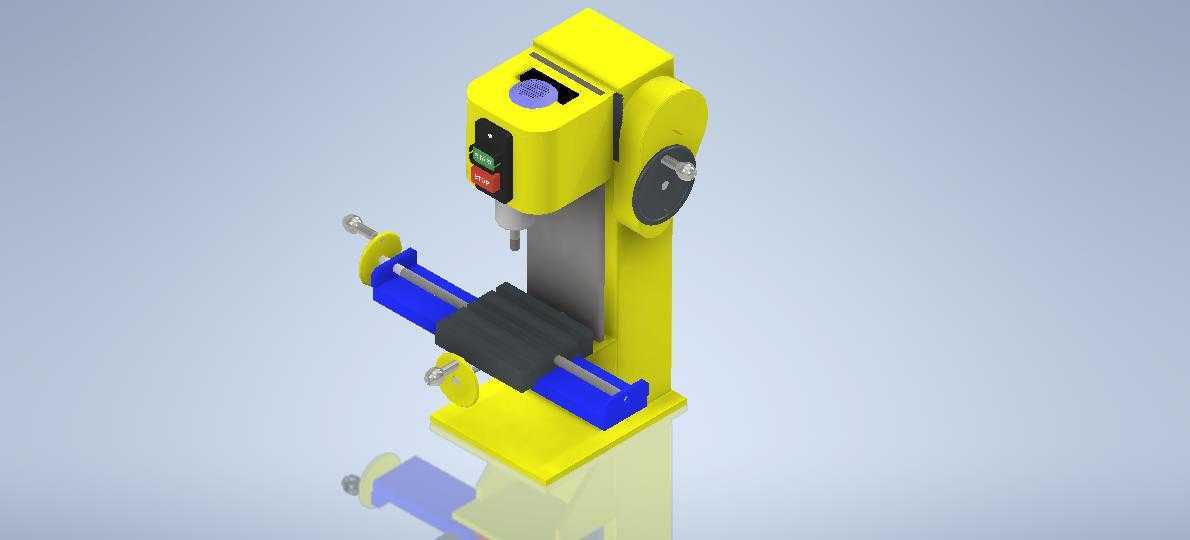

　　这套立式铣床的概念结构，主要面向小型零件加工场景设计，适配教学演示、小批量非标零件试制、五金维修作坊的轻量铣削需求，整体结构紧凑，不需要过大的安装占地，适合空间有限的加工工位布设。从结构布局来看，采用了经典的C型床身布局，立柱垂直固定在床身底座后侧，主轴箱沿立柱垂直导轨做上下进给运动，十字工作台布置在床身前侧的水平导轨上，可分别实现纵向、横向的手动进给调节，这种布局的优势在于操作视野开阔，工件装夹、对刀操作都比较顺手，日常维护时也能快速触及各个传动部件。

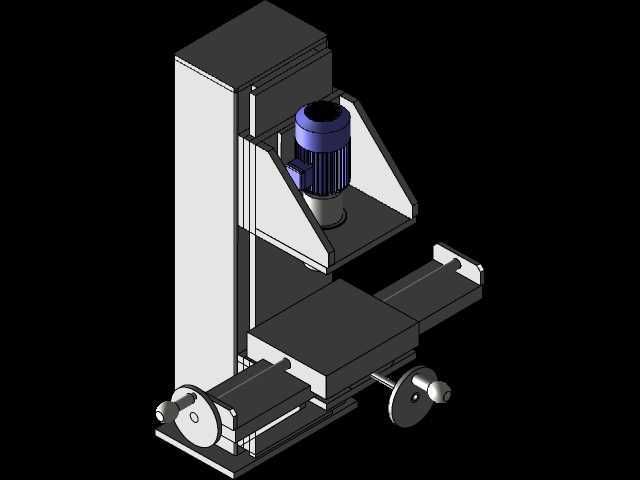

　　主轴部件采用了集成式的动力单元布置，驱动电机竖直安装在主轴箱上方，动力直接传递至下端的铣刀装夹位，省去了复杂的中间传动带轮或齿轮组结构，既压缩了主轴箱的整体高度，也减少了传动环节的动力损耗，同时降低了传动间隙带来的加工精度偏差。主轴箱与立柱的配合面采用了燕尾导轨结构，配合锁紧手柄可以在任意垂直位置锁定，满足不同高度工件的加工行程需求，垂直方向的手动进给手轮布置在主轴箱侧方，操作时可以站在设备正前方直接调节，不需要侧身操作，符合一线操作的人机工程要求。

　　十字工作台部分采用了双层滑台结构，下层滑台沿床身水平导轨实现横向移动，上层滑台沿下层滑台的导轨实现纵向移动，两个方向的进给都采用手轮驱动丝杠传动的结构，丝杠配备了消隙螺母，能有效减少反向传动间隙，保证手动进给的精度稳定性。工作台面预留了标准的T型槽结构，可以适配通用的平口钳、分度头、简易夹具的安装，不需要额外改制工作台面，能兼容常规的小型零件装夹需求。两个方向的导轨都设置了可调式镶条，长期使用出现磨损后，可以通过调节镶条的压紧程度来恢复导轨配合精度，延长设备的实用寿命。

　　从安装边界来看，整套结构的占地尺寸控制在小型设备范畴，底座采用了整体式铸铁结构的概念设计，重心偏低，即使进行轻量铣削加工也能保证足够的稳定性，不需要额外打地脚螺栓固定，放置在平整的水泥地面或者加厚工作台面上即可使用，适合移动性较强的加工场景或者教学实验室的灵活布设。床身后侧预留了电机的走线空间，电气线路可以沿立柱内侧的线槽布设，不会外露干扰加工操作，也能避免切削液、切屑刮擦损坏线路。

　　设计过程中优先考虑了结构的易加工性，大部分结构件都采用板材焊接或者型材拼接的工艺可行性，没有复杂的异形曲面结构，小批量试制时不需要投入高额的模具成本，适合教学设备厂商、小型机床改装爱好者参考制作。各个运动部件的润滑点都布置在易触及的位置，日常保养时不需要拆解大量护罩就能完成注油操作，降低了后期维护的难度。手轮的操作位置都设置在设备前侧的安全区域，操作时手部不会靠近铣削加工区域，能有效避免操作过程中的安全隐患。

　　这套概念结构没有配置复杂的数控进给系统，全部采用手动进给的设计，一方面是控制整体的制造成本，另一方面也适合初学者熟悉铣床的基本操作逻辑，掌握手动进给的铣削手感，作为铣削加工入门的实操设备非常合适。主轴的转速调节可以通过更换电机带轮或者搭配调速电机实现，能适配不同材质工件的铣削线速度需求，不管是铝件、塑料件的轻切削，还是低碳钢件的小余量加工，都能通过参数调整满足加工要求。工作台的行程设计覆盖了小型零件的常规加工尺寸范围，不需要过大的行程冗余，既控制了设备的整体体积，也避免了过长导轨带来的刚性下降问题。
