国产普通车床配套尾座结构设计

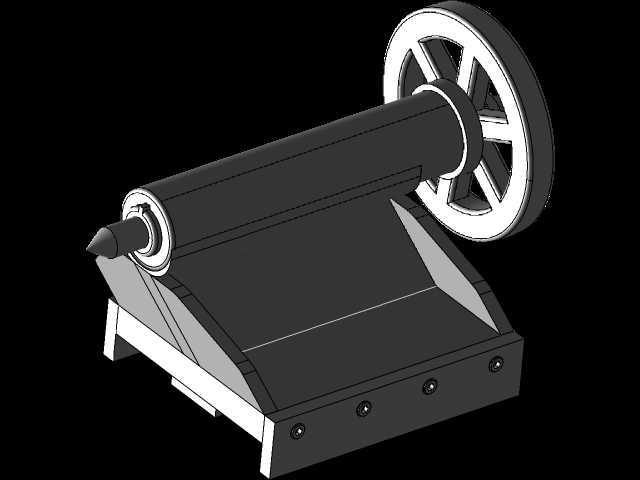

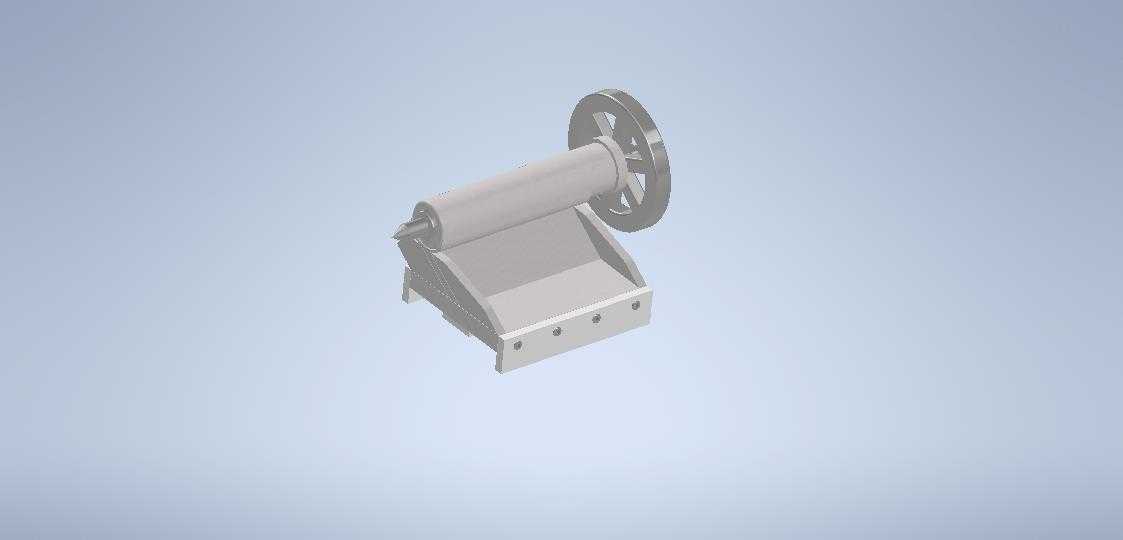

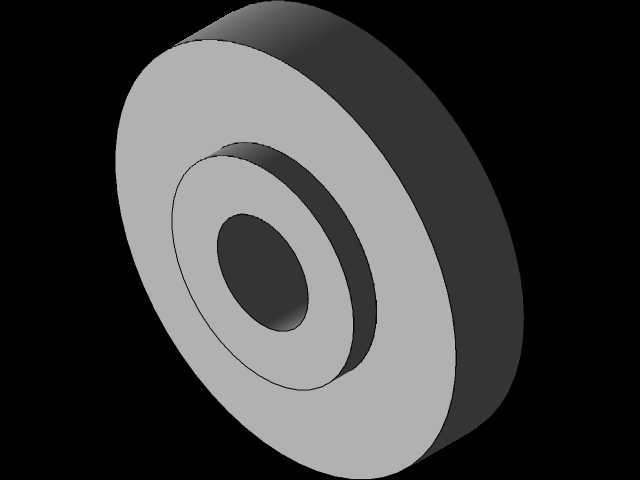

　　在普通卧式车床的加工场景里，尾座是承担长轴类工件装夹定位、孔系加工进给的核心配套部件，日常作业中不管是轴类零件的双顶装夹，还是配合回转顶尖完成细长轴的切削防颤支撑，或是换装钻夹头、铰刀完成轴件端面的中心孔、定位孔加工，尾座的结构刚性、进给顺滑度、锁紧可靠性都直接影响最终加工精度。这套尾座结构适配常规中小型国产卧式车床的床身安装基准，整体布局延续了成熟的尾座体、套筒、手轮进给、锁紧机构的经典构型，没有冗余的复杂结构，完全匹配车间日常批量加工、修配作业的实用需求。从安装边界来看，尾座底座的底面加工有与车床床身导轨匹配的定位贴合面，压板锁紧结构的安装槽位置完全对齐常规车床的导轨截面尺寸，安装时无需额外改装床身，

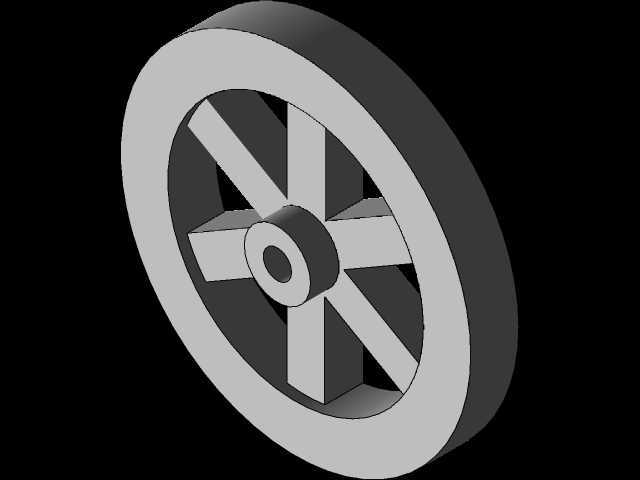

　　直接通过压板螺栓即可将尾座固定在床身导轨的任意轴向位置，适配不同长度工件的装夹跨度需求，底座与床身导轨的贴合面做了刮研余量预留，实际装配时可根据导轨的实际磨损情况配刮接触面，保证尾座套筒轴线与主轴轴线的同轴度误差控制在允许范围内，避免加工长轴时出现锥度误差。尾座的核心功能部件是内置的进给套筒，套筒内孔采用标准莫氏锥度设计，可直接适配标准莫氏锥柄的固定顶尖、回转顶尖、钻头、铰刀等常用工装，套筒的外圆与尾座体的内孔做了高精度间隙配合，配合面的长度足够保证进给过程中不会出现偏摆，套筒表面加工有轴向的长键槽，配合尾座体上的导向键，可防止套筒在进给过程中发生周向转动，保证刀具或顶尖的定位精度。手轮进给机构采用梯形丝杠传动，

　　梯形丝杠的自锁特性可以保证进给到位后不会因为切削力的作用出现套筒回缩，手轮与丝杠的连接位置设置了刻度环，操作人员可通过刻度环精准控制进给深度，在进行钻削、铰削作业时能精准把控孔的加工深度，减少人工操作的误差。尾座体与底座之间设置了横向调节机构，当需要加工小锥度的长锥面时，可通过调节螺栓微调尾座体相对于底座的横向偏移量，偏移量的调节范围覆盖常规小锥度工件的加工需求，调节完成后通过两侧的锁紧螺栓将尾座体与底座牢牢固定，避免切削过程中出现位移。套筒的锁紧机构采用偏心压紧结构，当套筒进给到位后，扳动锁紧手柄即可通过偏心块将套筒牢牢压紧在尾座体的内孔壁上，锁紧力足够承受大切削量下的轴向抗力，不会出现顶尖移位导致的工件飞出或加工尺寸超差问题，

　　锁紧手柄的操作位置设置在尾座体的侧方，操作人员在装夹工件时无需大幅度挪动身体即可完成锁紧操作，符合人机工程学的操作习惯。整套结构的设计思路完全围绕车间实际加工的实用性出发，没有追求花哨的附加功能，所有部件的结构都经过长期生产验证，零部件的通用性极强，日常维护时如果出现丝杠磨损、套筒拉伤等问题，可直接采购标准配件进行更换，无需定制特殊零件，大幅降低了设备的维护成本。在实际加工场景中，这套尾座不仅能完成常规的轴类装夹作业，还可配合特殊工装完成内孔的滚压、端面的压印等特殊工序，套筒的最大伸出长度覆盖常规加工的进给行程需求，不会出现伸出过长导致刚性不足的问题，尾座整体的重量配比经过优化，在床身上移动时不会出现卡顿，同时自身重量足够保证切削过程中的稳定性，减少切削振动带来的工件表面粗糙度超差问题。对于从事机床改造、非标工装设计的工程人员来说，这套结构的尺寸参数可直接作为同类型尾座设计的参考基准，各个部件的配合公差选取都遵循常规机械加工的工艺要求，加工难度低，普通的机加工车间即可完成全部零部件的加工制造，无需特殊的加工设备，装配时的调整环节也相对简单，不需要复杂的专用工装即可完成总装调试，装配完成后只要保证套筒轴线与主轴轴线的等高度、同轴度符合要求，即可稳定投入生产使用。
