汽车天鹅颈式尾翼扰流板结构设计

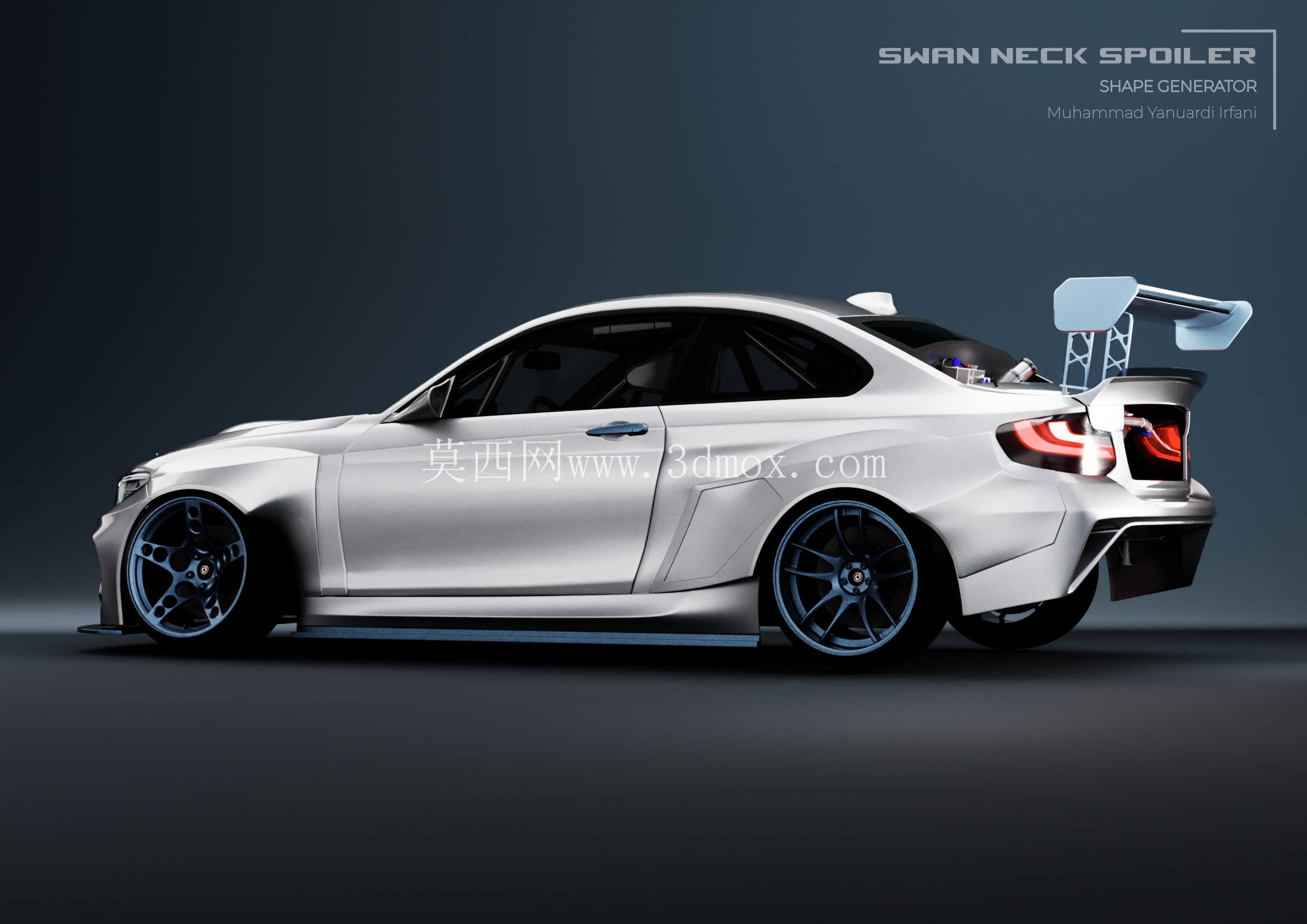

这套天鹅颈结构的车尾扰流板，核心服务于民用性能车、赛道改装车的空气动力学优化场景，区别于传统低位固定扰流板，其支架从翼片上表面延伸连接至车尾安装基座，彻底规避了传统下置支架对翼片下表面气流的干扰，能让高速流经翼片下方的气流保持更规整的层流状态，最大化发挥翼片的下压力生成效率。

从实际用途来看，该部件主要在车辆时速超过80km/h的工况下发挥作用，通过翼片特定的攻角设定，将流经车尾上部的气流导向后下方，形成垂直于车身的下压力，抵消车辆高速行驶时车尾的升力，提升后轮抓地极限，减少高速过弯、紧急变线时的车尾侧滑风险；同时规整的气流导向还能降低车尾乱流形成的真空区，一定程度上优化整车风阻系数，减少高速行驶的能耗损失。

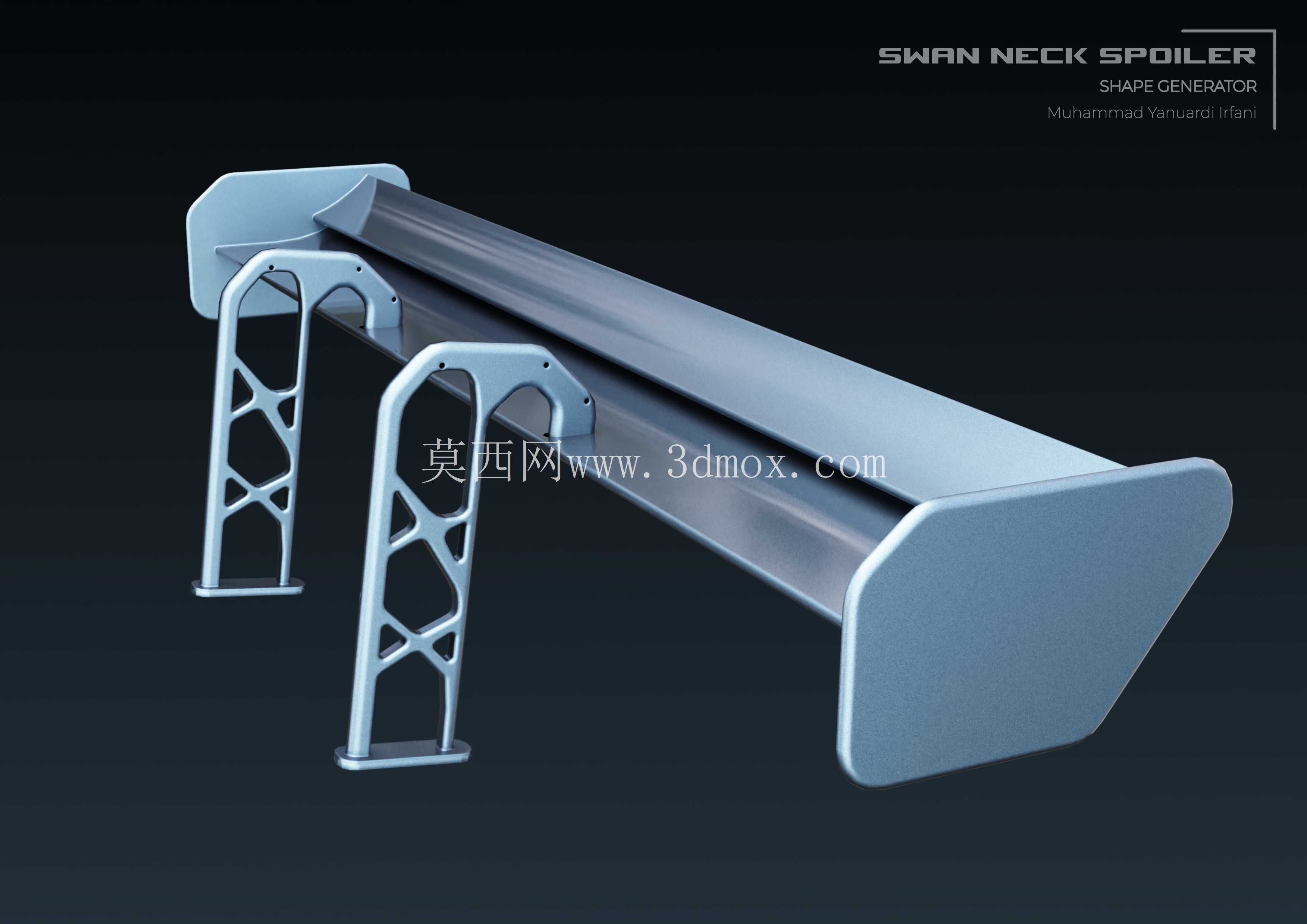

功能特性层面，整个部件分为翼片主体与天鹅颈支架两个核心功能单元。翼片采用对称翼型截面设计，上表面曲率平缓、下表面带有预设的导流弧度，两端设置了直立式端板，能够阻挡翼片上下表面的气流串流，避免翼尖涡流的生成，进一步提升下压力输出的稳定性；支架采用镂空桁架式结构，在保证连接刚度的前提下尽可能减少迎风面积，降低支架自身带来的额外风阻，支架与翼片的连接点设置在翼片上表面靠近前缘1/3弦长位置，匹配翼片的受力中心，避免高速气流冲击下翼片出现震颤变形。

设计思路上，整个结构优先考虑安装适配性与受力合理性，首先基于常规三厢性能车、掀背跑车的车尾安装面弧度，确定支架底部的安装点位分布，两个支架沿车尾纵向中心对称布置，安装孔位预留了±5mm的调节余量，可适配不同车型的尾箱盖安装曲率；翼片的攻角设定为可微调结构，支架与翼片的连接位置预留了角度调节槽，可根据不同赛道的直道、弯道占比，在0-12度范围内调整翼片攻角，平衡直道极速需求与弯道下压力需求。结构强度校核阶段，针对200km/h时速下的气流冲击载荷做了受力仿真，支架采用等强度变截面设计，靠近安装基座的位置截面厚度更大，向翼片连接端逐步收窄，既保证1.5倍额定载荷下的结构形变量不超过0.2mm，又尽可能控制部件自身重量，避免给尾箱盖带来额外的负重负担。

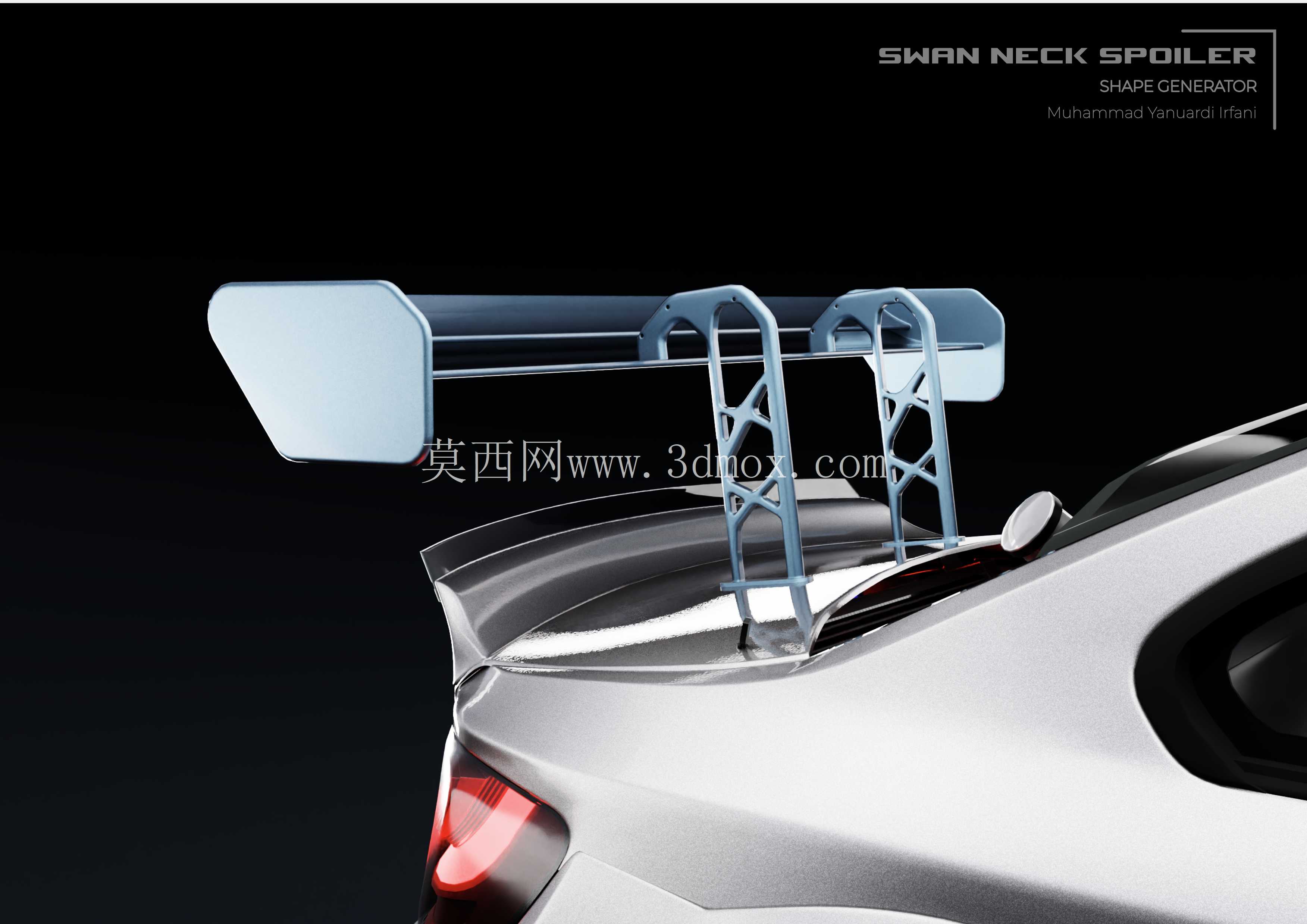

外形尺寸与安装边界方面，整套扰流板翼片总宽度控制在1850mm，适配绝大多数A级、B级性能车的车尾宽度，不会超出车身两侧外轮廓，满足道路行驶的法规要求；翼片弦长为250mm，支架总高度为180mm，安装后翼片下表面与车尾箱盖表面预留120mm的气流通道，保证气流能够顺畅从翼片下方流过，不会与尾箱盖表面的凸起结构产生气流干涉。安装边界上，支架底部的安装面采用仿形设计，匹配常规车型尾箱盖上部的弧度，安装时无需对尾箱盖做大面积切割改造，仅需在对应点位钻孔固定即可，安装后翼片前缘与车顶后沿的气流衔接平顺，不会在车顶到尾翼的过渡区域产生乱流。

细节设计上，翼片边缘做了R3mm的圆角处理，避免尖锐棱边带来的应力集中，同时也减少气流在棱边位置的分离；支架的桁架杆件连接处做了圆弧过渡，减少应力集中点，长期承受交变气流载荷时不会出现焊缝疲劳开裂的问题；翼片与支架的连接位置设置了橡胶减震垫，过滤高速行驶时的气流震颤，避免震颤传递到车身引发内饰异响。
