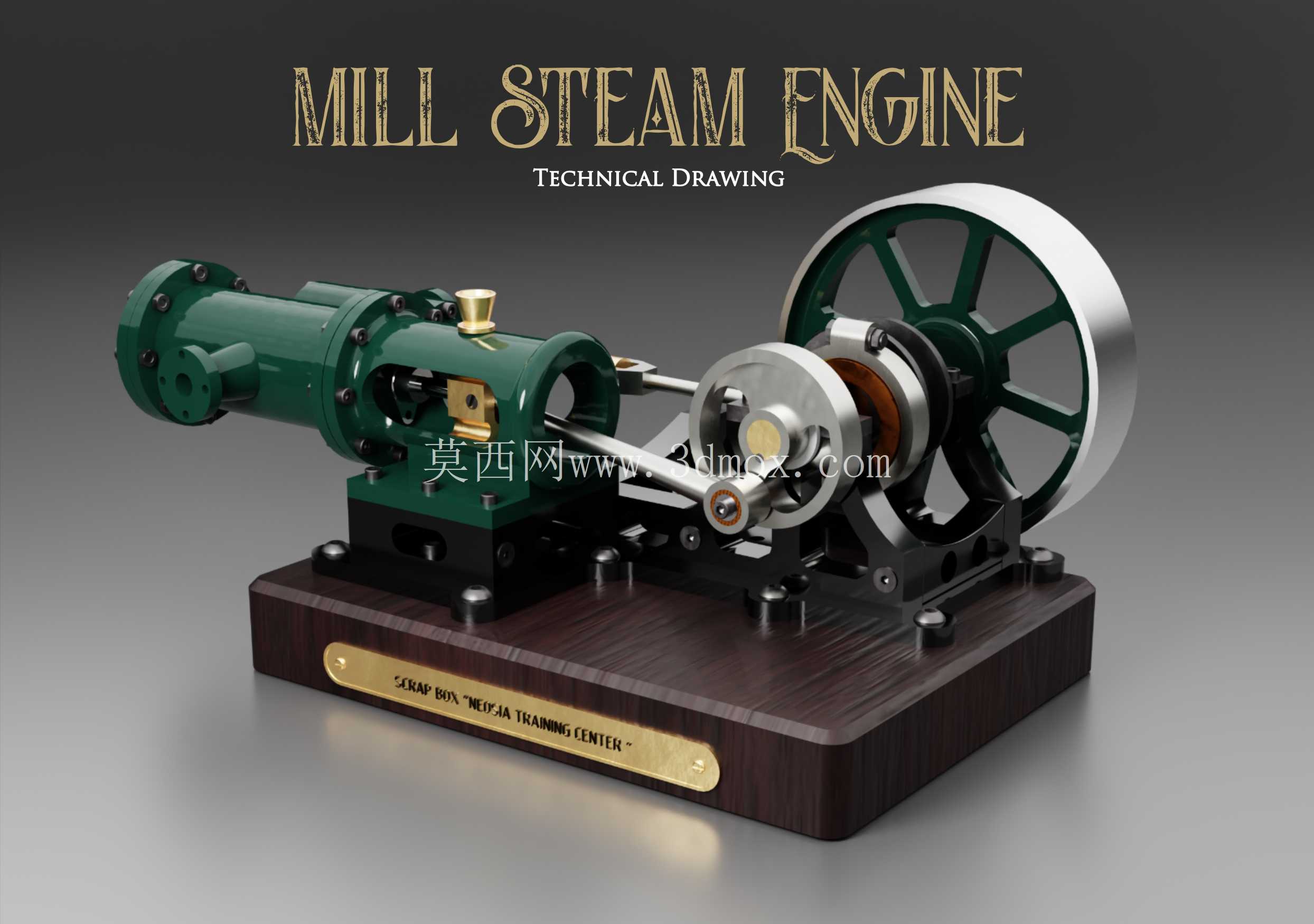

复古磨坊用卧式蒸汽动力机组结构

　　这套卧式蒸汽动力结构，最初的应用场景是面向小型谷物磨坊、传统工坊的独立动力供给，在电网覆盖不足的传统加工场景中，可通过蒸汽压力驱动磨盘、小型输送机构完成谷物脱壳、磨粉作业，也可作为教学演示载体，直观展示往复式动力的转换逻辑，帮助从业者理解热能到机械能的完整传递路径。从功能特性来看，整套结构采用单缸卧式布局，核心做功单元为铸铁材质的汽缸总成，汽缸端部设置进排气换向阀组，通过压力差推动活塞做轴向往复运动，活塞输出端连接十字滑块结构，抵消连杆摆动带来的侧向力，避免活塞与缸壁出现偏磨，延长核心做功部件的使用寿命。

　　动力输出端配置大直径辐条式飞轮，飞轮轮缘做加厚配重处理，利用转动惯量抹平活塞往复运动的扭矩波动，让输出轴的转速更平稳，避免磨坊作业时磨盘转速忽快忽慢导致的研磨粒度不均问题，飞轮与曲轴之间设置铜质滑动轴承衬套，降低转动副的摩擦损耗，日常维护仅需定期加注润滑脂即可保证长期运转。设计思路上，整套结构优先考虑拆装维护的便捷性，汽缸与底座之间采用定位销加螺栓的连接方式，换向阀组独立集成在汽缸侧方，出现阀片磨损、密封失效问题时无需拆解整个汽缸即可完成更换；底座采用分层设计，下部为实木承托基座，上部为铸铁安装平台，平台上的所有安装孔位均做同轴度公差约束，保证曲轴、连杆、活塞的运动中心线处于同一平面，避免装配应力导致的运转卡滞。

　　从安装边界来看，整套动力单元的安装基面需保持水平，平面度公差控制在0.1mm每米范围内，飞轮侧需预留不小于飞轮半径1.2倍的安全操作空间，避免运转时人员误触转动部件；汽缸侧需预留管路连接空间，方便接入蒸汽输入管路与冷凝水排出管路，整体安装高度适配传统磨坊的磨盘输入轴高度，无需额外加装复杂的传动换向机构即可直接对接作业负载。结构细节上，连杆两端均采用铰接结构，大头端与曲轴轴颈配合，小头端与活塞销连接，配合面均做表面淬火处理，硬度达到HRC45-50，可承受长期往复冲击载荷；底座上的铭牌安装位预留了沉头孔，可根据实际应用场景标注设备参数、维护提示信息；所有外露的紧固件均采用发黑处理，兼顾防锈性能与复古外观质感，适配传统工坊的展示与实用双重需求。

　　在实际选型适配时，可根据负载扭矩需求调整飞轮直径与配重，若驱动的作业负载冲击较大，可适当增加飞轮轮缘厚度提升惯量储备，若用于教学演示场景，可将部分金属部件替换为透明材质，直观展示内部活塞、阀组的运动状态，无需拆解即可观察整个做功循环的动作逻辑。
