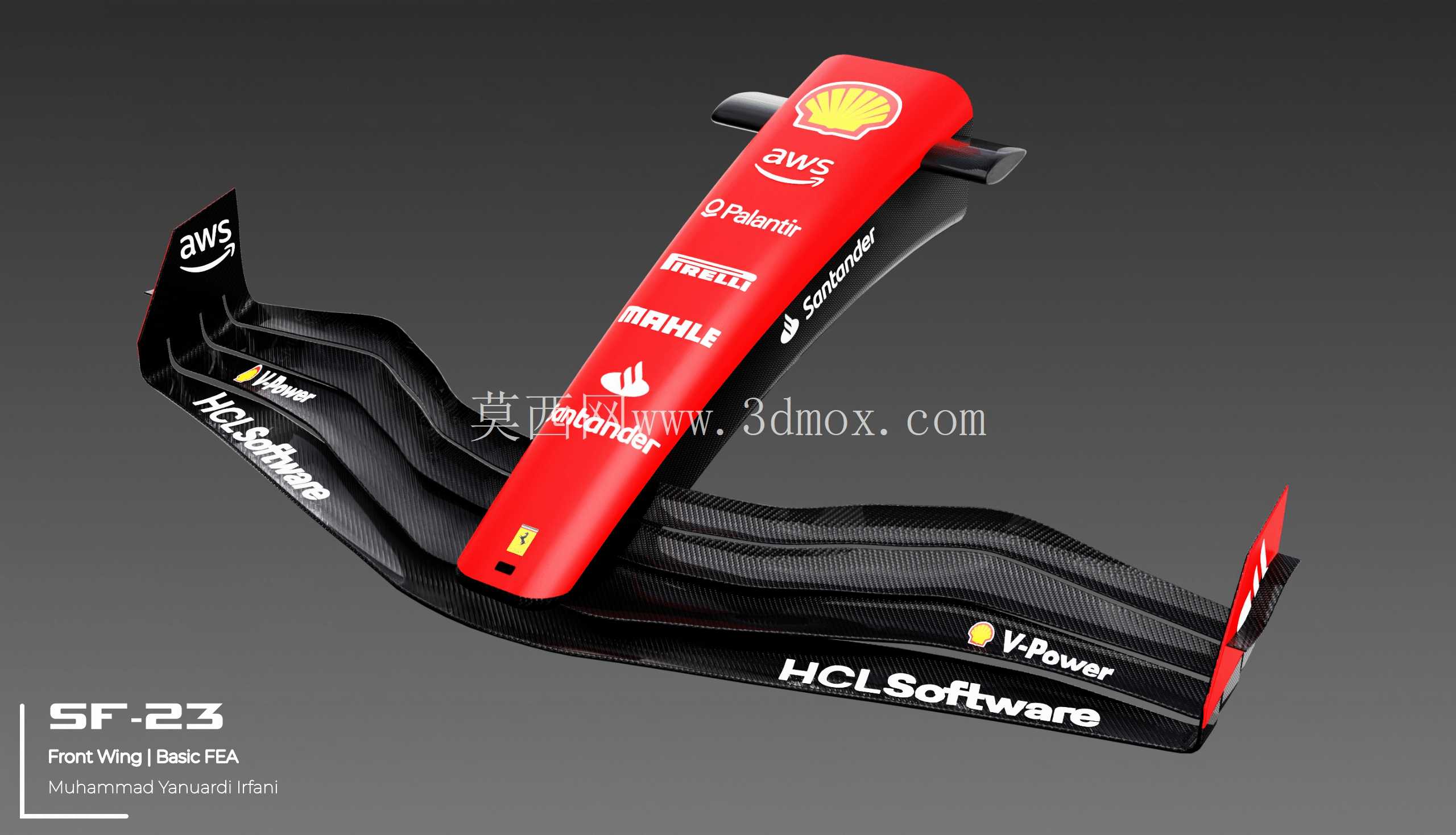

F1赛车SF-23前翼结构有限元分析模型

　　在方程式赛车的空气动力学开发流程中，前翼是整车气流管理体系的第一核心部件，其结构性能与气动效率直接决定了赛车在直道尾速、弯道下压力、轮胎抓地力平衡等核心赛道表现，本次针对SF-23车型前翼的有限元分析模型，完全围绕赛事实际应用场景搭建，覆盖从单体结构强度验证到整车气流匹配的全流程工程需求。从实际赛事用途来看，F1前翼承担着三重核心功能：首先是为前轮提供可控的下压力输出，在200km/h以上的高速工况下，前翼需要贡献整车约30%的前部下压力，保证前轮在高速过弯、制动时拥有足够的接地载荷；其次是梳理车头来流，将迎面气流精准分流至刹车通风道、侧箱进气口、底板边缘等关键区域，避免乱流冲击车身中部造成气动效率损失；第三是承担高速行驶中的异物冲击防护，赛道上的碎石、轮胎碎屑撞击前翼时，结构不能出现开裂、形变超限的问题，避免引发部件脱落的赛事事故。

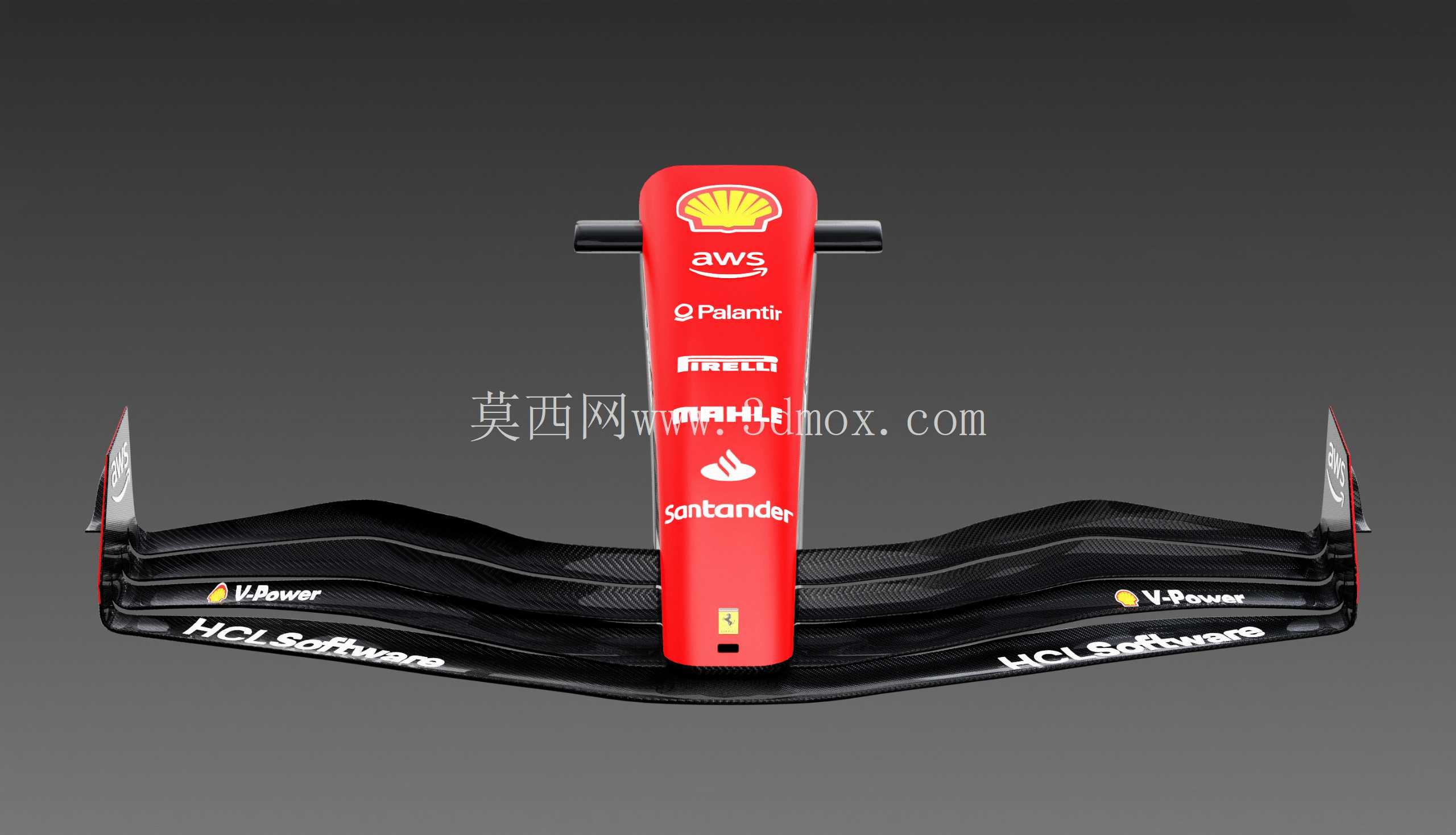

　　从设计思路层面，该前翼采用多段翼片+主翼梁+端板的一体化复合结构，主翼梁作为核心承力构件，采用高模量碳纤维铺层设计，铺层角度沿翼展方向做梯度变化，靠近鼻锥连接的区域铺层厚度更大，用于传递前翼产生的全部气动载荷至单体壳车头结构；多段副翼片采用薄型碳纤维夹层结构，在保证翼型精度的前提下尽可能降低部件重量，每段翼片的攻角沿翼展方向做连续变化，靠近端板的区域翼片攻角更大，用于引导气流向外绕开前轮，减少前轮尾流对后部气动部件的干扰；端板部分集成了涡流发生器结构，通过特定的曲面造型在翼片端部产生可控的翼尖涡流，将前翼下方的高压区与上方的低压区做物理隔离，减少翼尖涡流带来的下压力损失，同时涡流会沿着车身侧面向后流动，为底板边缘的气流密封提供辅助作用。从安装边界与尺寸约束来看，该前翼的安装接口完全匹配SF-23车型的鼻锥连接点，两个主安装孔位的间距、安装面的平面度公差、连接螺栓的规格都严格遵循赛事技术规则要求，前翼整体宽度控制在赛事规则限定的2米范围内，翼片最低点距离地面的高度满足赛事最低离地间隙要求，避免高速行驶中出现翼片擦地引发的结构损坏；前翼与前轮的纵向间隙、横向间隙都经过精准校核，保证前轮在最大转向角度、悬架最大跳动行程下，不会与前翼结构发生运动干涉。

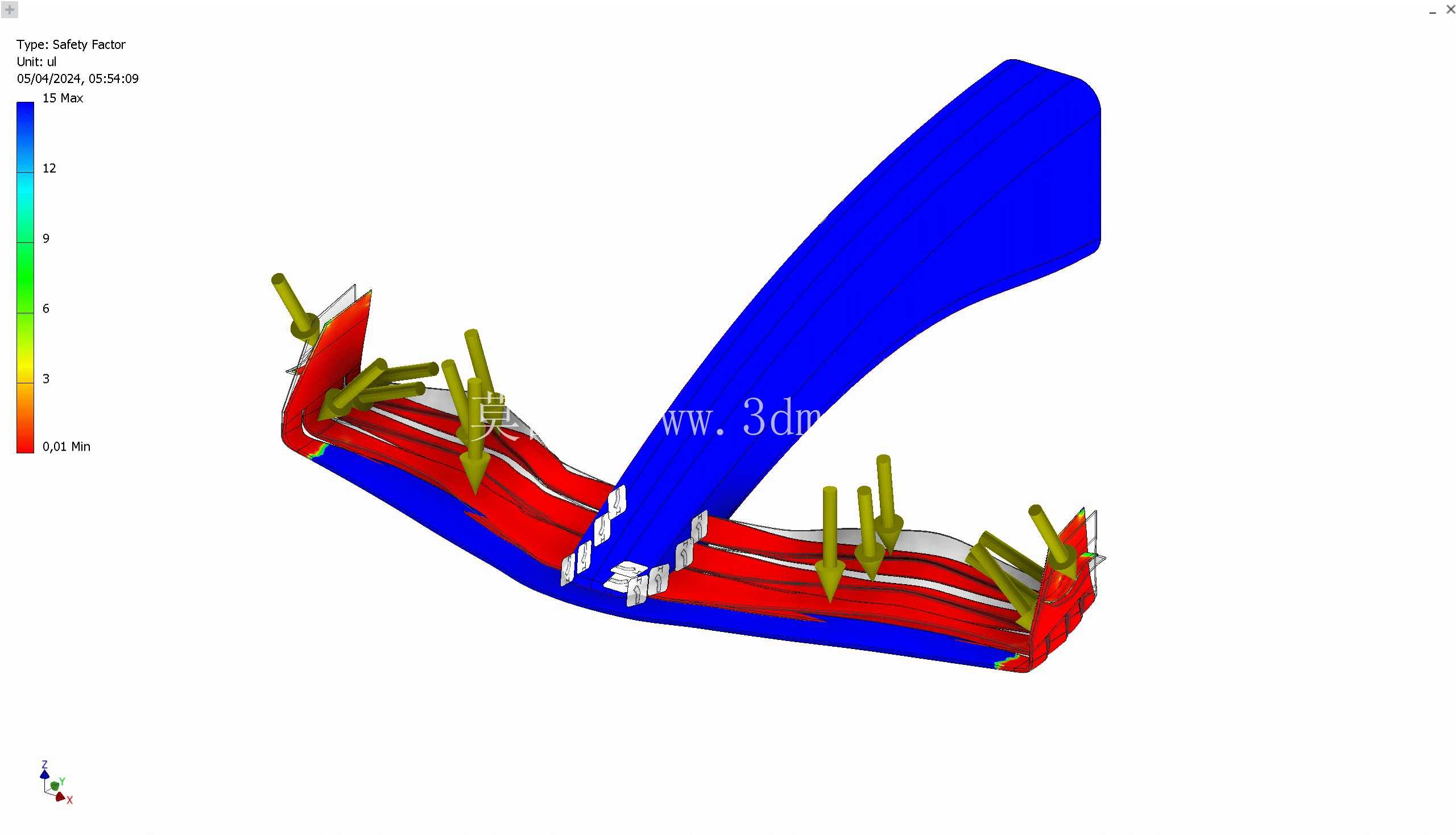

　　在有限元分析的工况设置上，模型覆盖了三类核心工程场景：第一类是极限气动载荷工况，模拟赛车在330km/h直道尾速下前翼承受的最大下压力与气动阻力，验证主翼梁的最大应力是否在碳纤维材料的许用应力范围内，翼片的最大形变量是否会改变预设的翼型攻角，避免形变过大导致气动效率骤降；第二类是冲击载荷工况，模拟100g加速度下的碎石撞击、路肩冲击场景，验证翼片边缘、端板下部等易受冲击区域的结构强度，避免出现分层、开裂的失效问题；第三类是安装刚度验证，模拟前翼安装到鼻锥后的整体模态频率，确保其固有频率避开整车行驶中的振动频率区间，避免高速行驶中出现结构共振，引发翼片抖动、气动性能不稳定的问题。

　　从结构细节设计来看，前翼表面的赞助商标识区域并非简单的贴图处理，而是在建模时就考虑了标识厚度对翼型表面粗糙度的影响，将标识层的厚度控制在0.1mm以内，避免额外的表面凸起扰乱附面层气流；翼片之间的连接支架采用流线型截面设计，在保证连接强度的前提下尽可能减小支架的迎风面积，降低支架本身带来的气动阻力；端板上的开槽结构经过多轮气动迭代，能够将前轮前方的高压气流引导至前轮外侧，减少前轮正前方的气流阻滞，同时降低前轮升力对整车气动平衡的影响。对于三维建模与结构分析从业者而言，该模型完整还原了F1前翼从结构设计到性能验证的全流程逻辑，既可以作为碳纤维复合材料部件有限元分析的学习案例，也可以作为赛车空气动力学部件结构设计的参考样本，理解赛车部件设计中“气动效率优先、结构强度兜底、重量控制贯穿全程”的核心设计原则，掌握高速运动部件在多工况约束下的结构优化思路，避免出现只关注外观造型而忽略实际安装边界、载荷工况的设计误区。
