立式双缸蒸汽机组装结构三维设计

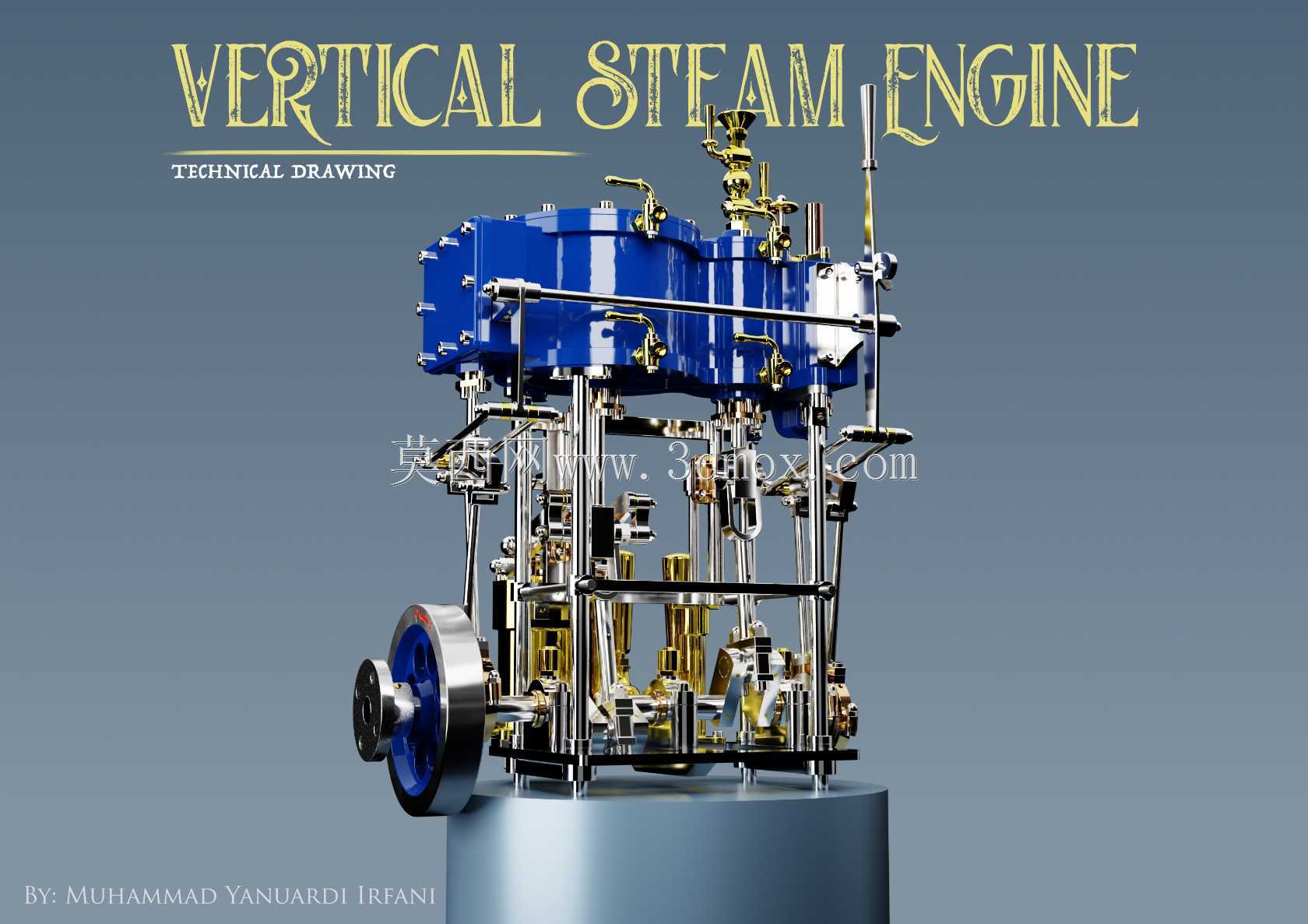

　　这套立式蒸汽动力装置的三维结构，完整还原了双缸立式排布的蒸汽动力输出逻辑，在小型固定式动力输出场景、教学演示教具开发、复古动力装置复刻领域都有明确的参考价值。从结构排布来看，整机采用立式同轴布局，两个蒸汽缸体并排固定在上部安装基座上，缸体外部的蓝色包覆结构兼顾了保温与安装定位作用，缸体侧面的进排气阀组采用黄铜材质构件，既适配蒸汽介质的耐腐蚀要求，也通过金属材质的差异区分了管路与结构件的功能边界。

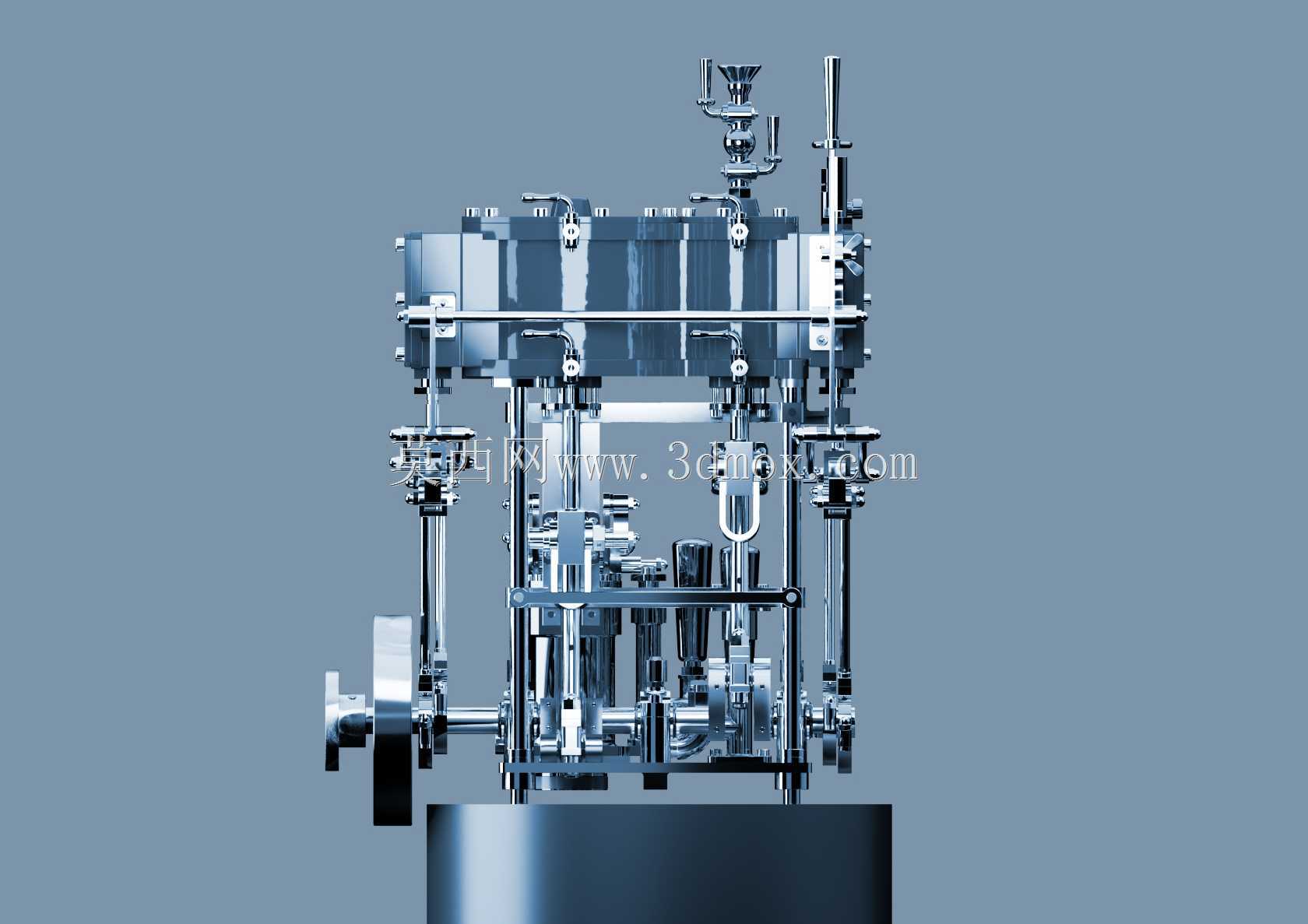

　　设计过程中首先考虑的是动力传递路径的同轴度控制，缸体下方的活塞杆垂直向下连接十字头滑块结构，十字头在垂直导向轨内做往复直线运动，避免活塞杆承受侧向力导致密封件偏磨，这套导向结构的安装基准与缸体中心的同轴度公差需要控制在0.05mm以内，才能保证长时间运行的密封可靠性。十字头通过连杆连接下部的曲柄飞轮组件，飞轮采用轮辐式结构，外圈镶嵌重金属配重环，用来储存做功行程的动能，抵消双缸交替做功时的转速波动，飞轮轴的两端采用滑动轴承支撑，轴承座直接集成在下部的安装底座上，减少了额外的装配连接件，提升了整机的结构刚性。

　　从安装边界来看，整机底部的圆柱形安装底座直径与上部双缸总成的宽度比例约为1.2:1，保证立式放置时的重心稳定，不需要额外的地脚固定即可在水平台面上稳定放置，整机垂直高度约为缸体直径的3.5倍，这种紧凑的垂直排布方式大幅减少了设备的水平占地面积，适合在空间局促的小型动力舱、教学展示台内安装布置。进气管路从缸体上部的中央位置接入，两路分支管路分别连接两个缸体的进气阀，阀组的拨叉结构与曲轴末端的凸轮结构联动，精确控制进排气的正时，保证两个缸体的做功行程相差180度曲轴转角，让动力输出更加平顺。

　　在细节结构设计上，所有管路接头都采用了标准的锥管螺纹连接结构，方便后期拆装维护，缸体侧面的观察孔盖采用快拆式结构，不需要完全拆解缸体即可检查内部活塞的磨损情况。导向轨的侧面设置了润滑油注油点，可在运行过程中定期为十字头滑动面补充润滑，减少运动副的磨损。飞轮外侧的防护罩采用半包围结构，既避免运动部件外露带来的安全隐患，也不会遮挡飞轮的运转状态，方便教学演示时观察曲柄连杆机构的运动过程。

　　这套结构的设计思路完全围绕小型蒸汽动力装置的实用化需求展开，没有冗余的装饰性结构，所有外露的金属构件要么承担动力传递功能，要么承担密封、支撑、配气的实际作用，双缸交替做功的结构相比单缸结构，启动时不存在死点，不需要手动盘车即可在进气后直接启动，大幅降低了操作难度。在教学应用场景中，这套完整的装配结构可以清晰展示蒸汽动力从热能到直线往复运动、再到旋转运动的完整转换过程，所有运动部件的连接关系都没有被外壳遮挡，能够直观看到配气机构、曲柄连杆机构、飞轮储能机构的协同工作逻辑。在小型复古动力装置的改装场景中，这套结构的安装尺寸可以直接适配小型船舶模型、固定式微型发电机组的安装空间，只需要调整进汽压力参数即可匹配不同的功率输出需求。
