星型排布多缸径向发动机结构设计

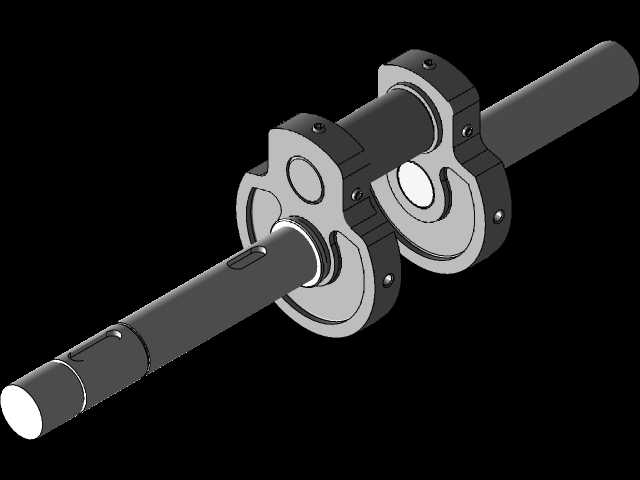

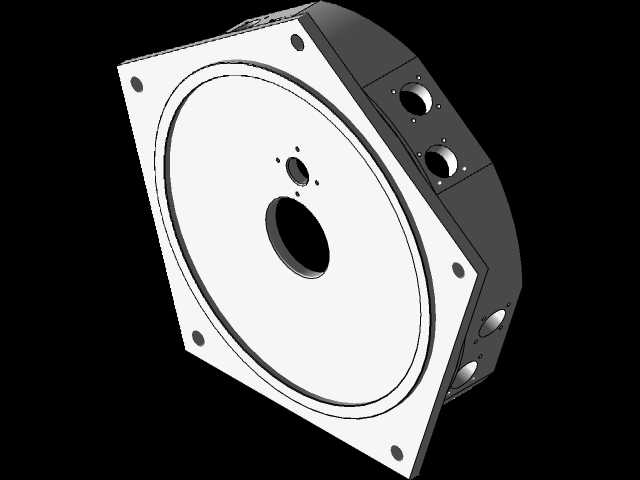

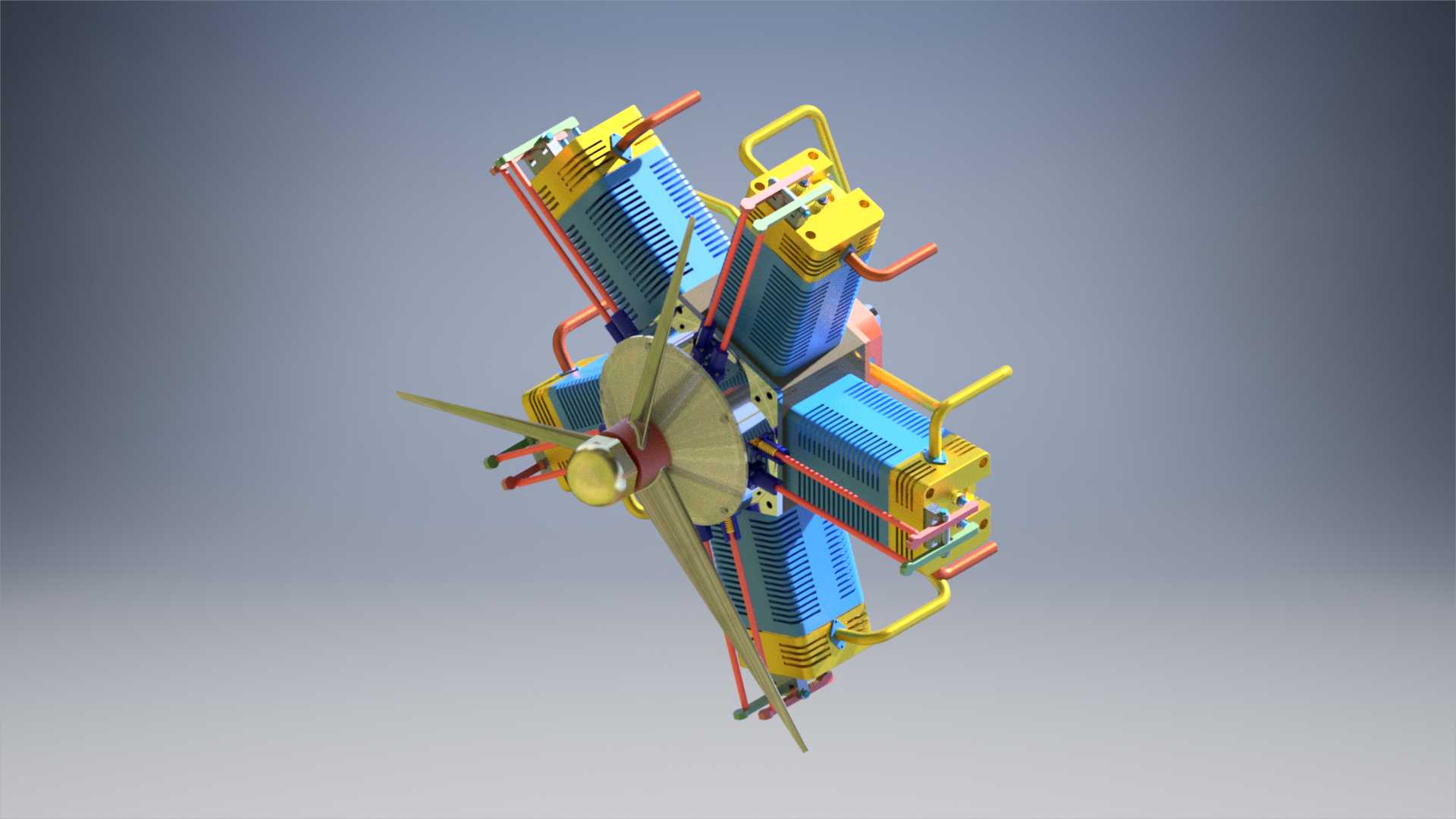

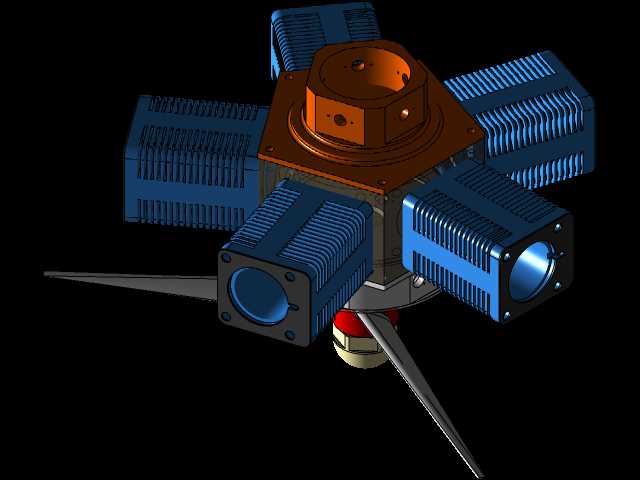

这类径向排布的多缸动力装置，最早在轻型通航飞机、早期螺旋桨航空器上得到广泛应用，凭借紧凑的径向布局，能在极小的迎风截面内布置多组做功气缸，相比直列、V型动力单元，曲轴长度更短，整机转动惯量分布更均匀，输出轴直接连接螺旋桨负载时，不需要额外加装过长的传动转接结构，大幅降低动力传递路径上的损耗。从结构设计逻辑来看，所有气缸围绕中心曲轴呈圆周等角度分布，每一组气缸的活塞通过连杆铰接在曲轴的曲柄销上，做功冲程依次错开，保证动力输出的连续性，不会出现明显的扭矩波动，前端集成的轴流散热风扇，能在整机运转时引导气流横向扫过每一组气缸的散热鳍片，不需要额外布置复杂的水冷管路、散热水箱与循环泵组，整体结构更简单，维护时只需要逐缸检查火花塞、活塞环密封状态即可，大幅降低野外作业场景下的维保难度。设计过程中需要重点关注各缸连杆与中心曲柄的运动干涉边界，每一组气缸的安装定位面都要围绕曲轴中心做同轴度公差约束，避免活塞往复运动时出现偏磨，缸体上布置的燃油管路、润滑管路沿着气缸间隙排布，既不会干涉前端风扇的转动路径，也能在检修时快速拆解对应管路，不需要拆卸相邻气缸组件。整机的安装边界以中心曲轴为回转基准，所有气缸的外轮廓都在固定回转直径范围内，安装到机架上时只需要固定中心机匣的安装法兰即可，不需要为每个气缸单独设计支撑结构，适配轻型动力载具的紧凑安装空间。这类动力结构除了航空场景外，也常被改装用于小型竞速艇、轻型特种作业车辆的动力单元，凭借结构简单、扭矩输出平顺、风冷维护便捷的特性，在缺乏复杂维保条件的户外作业场景下有很高的适配性，建模时完整还原了每一组气缸的散热鳍片、铰接连杆、前端桨毂、管路排布的细节，能直观呈现各部件的装配关系与运动逻辑，帮助从业者理解径向动力单元的布局思路与装配约束要点。
