伺服步进电机外观结构三维建模作品

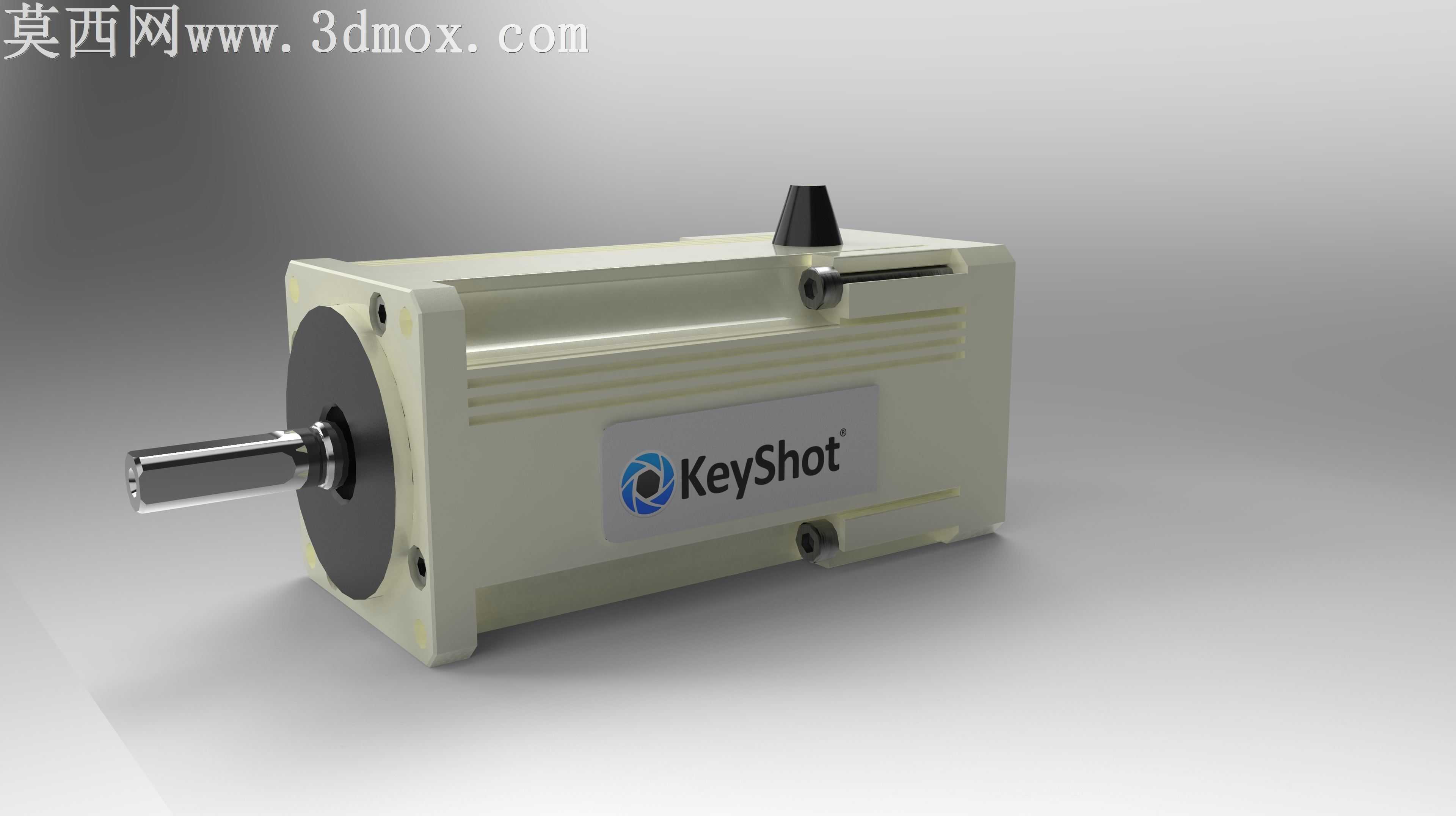

本作品针对伺服类步进电机开展全参数化三维建模，建模过程严格遵循工业级电机的真实外观与结构比例，首先以电机输出轴为基准定位核心装配轴线，依次完成输出轴切削结构、前端盖安装孔位、机身散热筋条、尾部出线防护结构、顶部接线端凸台的特征搭建，所有倒角、圆角细节均匹配量产电机的工艺规范，避免出现尖锐棱角等不符合实际加工要求的结构。建模阶段采用自顶向下的设计思路，先搭建电机整体轮廓骨架，再拆分各个独立零部件的特征，确保前端盖与机身的止口配合、输出轴与端盖的同轴度、安装孔位的间距公差都符合通用伺服电机的行业安装标准，可直接用于设备装配的干涉校验场景。材质与渲染阶段，针对电机不同部件匹配对应工业材质：机身主体采用米白色哑光工业漆材质，还原量产电机外壳的磨砂质感，调整材质粗糙度参数避免出现过度反光的失真效果；输出轴采用抛光不锈钢材质，添加细微的切削纹理与金属反光特性，还原金属加工件的真实质感；前端盖采用黑色哑光工程塑料材质，调整材质的漫反射参数匹配工程塑料的光学特性；机身表面的品牌标识区域采用独立的面特征制作，模拟丝印铭牌的哑光覆膜效果，渲染时采用三点布光方案，主光源从侧上方投射勾勒电机的轮廓棱线，辅助光源补全暗部细节避免出现死黑区域，背景采用浅灰色渐变背景突出电机主体，最终渲染效果清晰展现电机的外观细节与结构特征。模型整体结构完整，所有特征均为可编辑参数化特征，可根据需求调整机身长度、轴径、安装孔位等参数，适配不同规格伺服步进电机的设计参考需求，建模过程中规避了破面、重合特征、冗余线段等常见建模问题，模型拓扑结构规整，可直接用于后续的装配仿真、渲染出图、教学演示等场景，能够直观展现伺服步进电机的外部结构与典型外观特征，为机电一体化设备的整体装配设计提供准确的电机外观参考。
