工业用辊式压水设备结构设计方案

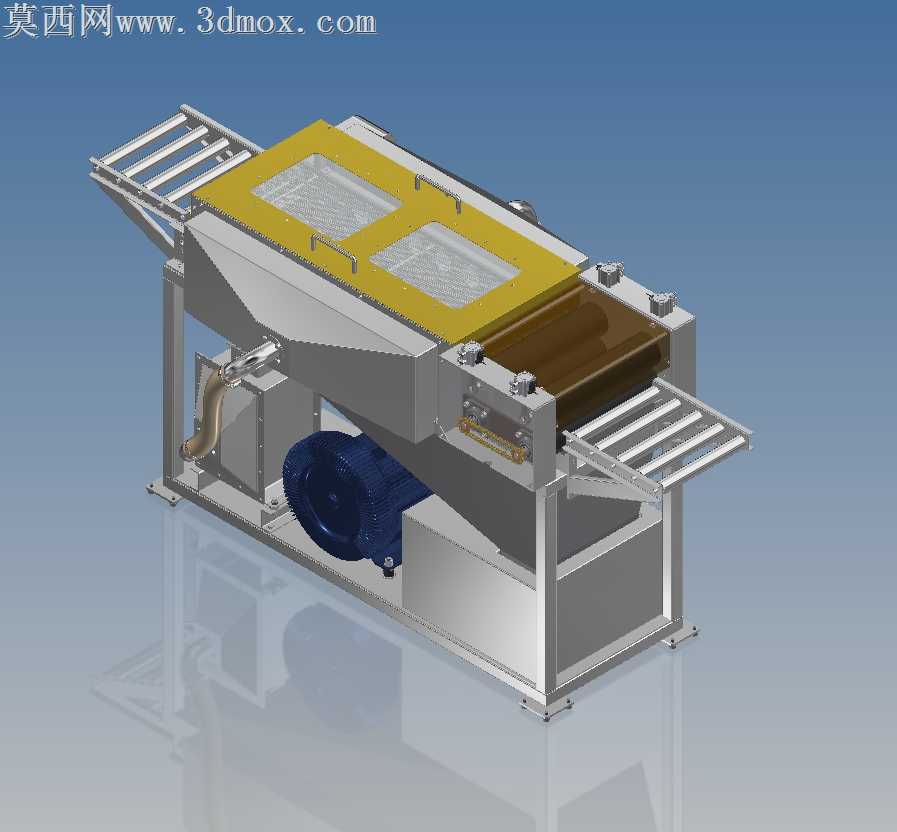

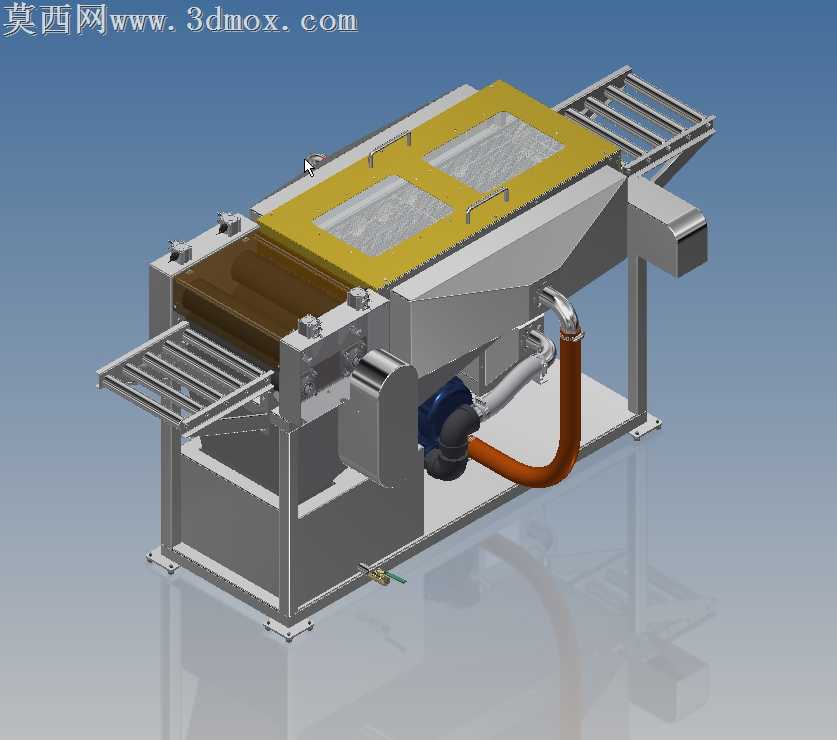

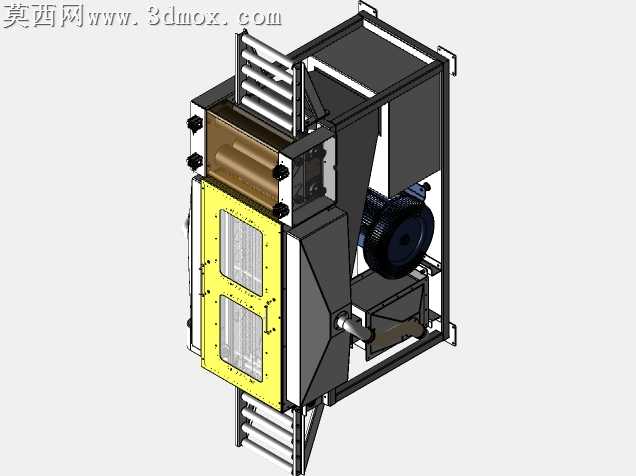

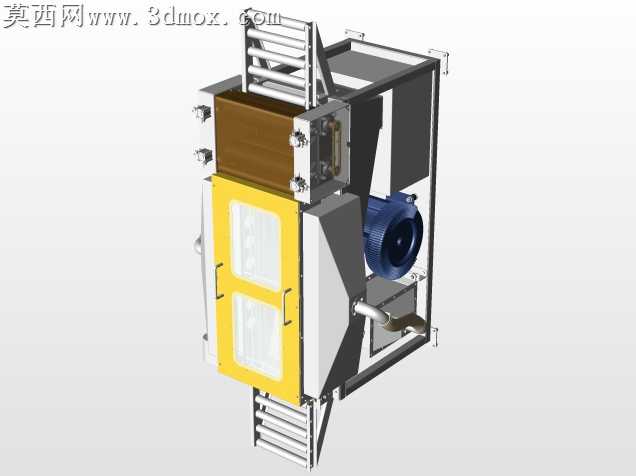

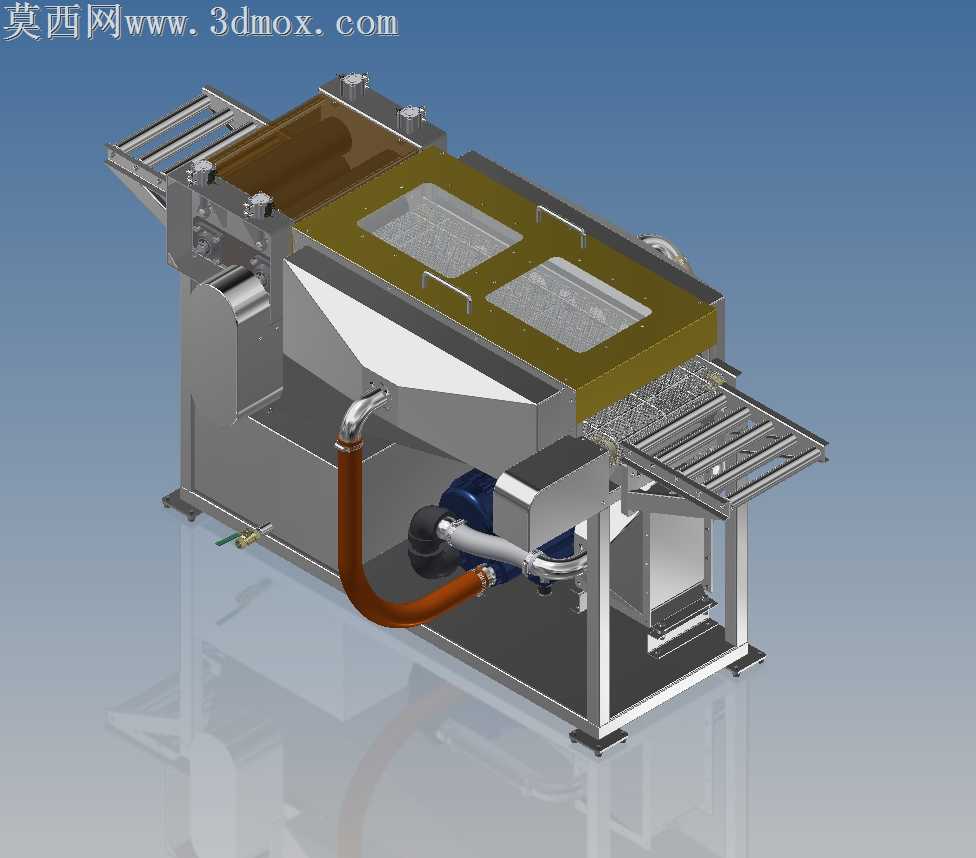

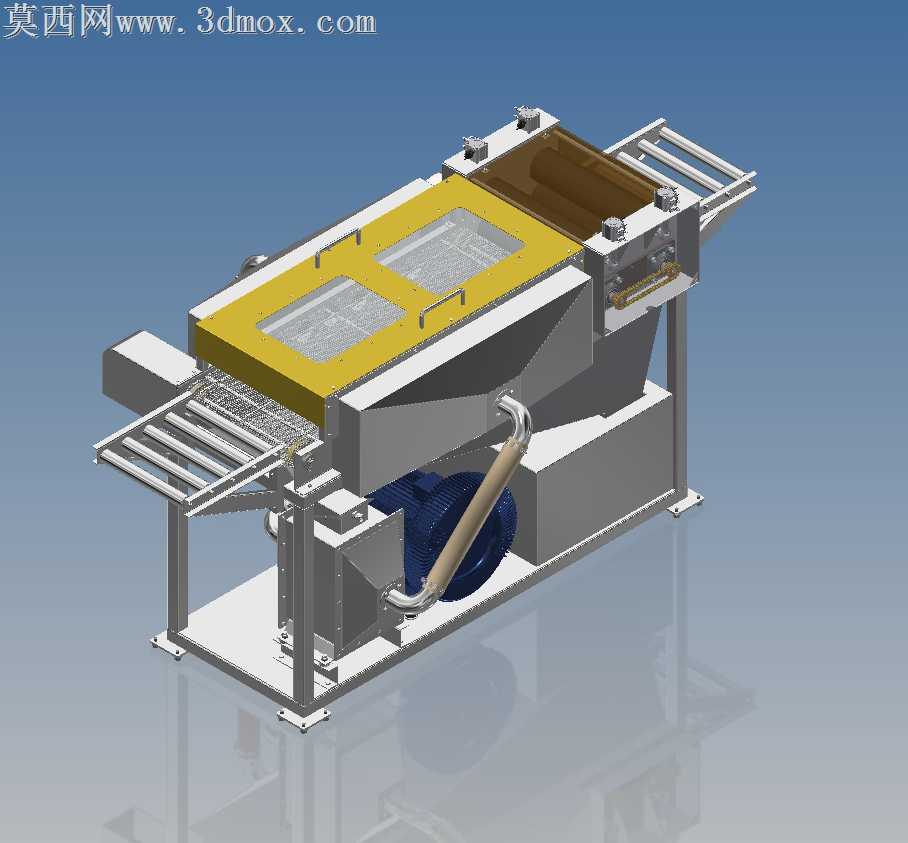

本作品为辊式压水设备的三维建模设计成果，建模阶段采用多实体协同搭建方式，先完成整体机架的基准框架搭建，以方管型材的标准截面为基础绘制机架支撑结构，预留出辊组安装位、动力组件安装位与管路排布空间，确保各部件安装基准统一，避免后续装配出现干涉问题。设备主体的压合辊组部分，分别绘制上下压辊的辊体、轴承座、调节锁紧结构，进料与出料端的输送辊架采用等间距排布的辊轴设计，辊轴表面做防滑纹理的材质模拟，保障物料输送过程平稳不偏移。设备顶部的防护盖板采用半透明视窗设计，建模时分别赋予黄色防护边框与半透明钢化玻璃材质，既可以直观观察内部压合作业状态，也能起到安全防护作用，盖板上设计有内嵌式拉手结构，方便后期维护时开启盖板。设备侧方的动力与管路系统，分别绘制风机组件、弯管管路、连接阀件，管路部分采用金属弯管与橙色耐温软管的材质区分，金属管路赋予磨砂不锈钢材质，软管赋予橡胶哑光材质，风机端盖做深蓝色漆面材质处理，还原真实工业设备的材质质感。渲染阶段采用工业产品常用的冷色调渐变背景，添加地面反射效果突出设备的立体结构，各部件的材质参数经过反复调试，金属机架的哑光金属质感、辊面的橡胶质感、视窗的半透明折射效果都得到准确呈现。设计过程中重点考量设备的作业连贯性，进料输送、压合作业、出料输送的动线保持水平直线排布，减少物料转运的冗余路径，底部机架设计有可调脚杯结构，可根据安装地面的平整度调节设备水平度，侧方管路预留有阀门接口，方便后期对接供水或排水系统，整体结构紧凑合理，各功能模块分区明确，既满足压水作业的功能需求，也兼顾了设备安装、维护、操作的便捷性，完整还原了工业压水设备的真实结构与细节特征。
