龙门式耐火砖液压成型压机三维设计

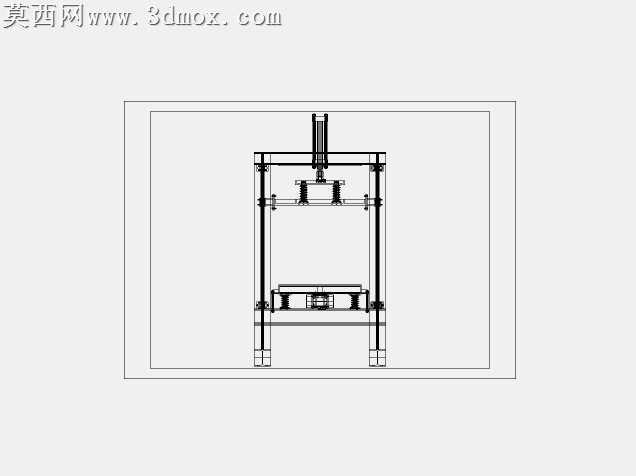

本作品为耐火砖液压成型压机的三维设计成果，建模过程中严格遵循重型液压设备的设计规范，首先完成整体机架的结构搭建：采用双立柱龙门式框架结构，左右两侧为加厚型立式支撑立柱，上下分别设置上横梁安装座与下机身底座，底座配备带安装定位槽的支撑脚，保障设备运行时的结构稳定性，建模时对各焊接连接部位做了贴合实际工艺的倒角、焊缝细节处理，还原真实加工装配特征。上半部分的液压执行单元采用立式液压缸安装布局，液压缸通过法兰盘固定在上横梁中心位置，活塞杆端部连接多层式压头组件，压头部分设置了导向柱与缓冲弹簧结构，建模时还原了弹簧的螺旋特征、导向套的配合间隙细节，保障压头下行压制过程中的运动同轴度，避免压制成型时出现偏载问题。中部的活动横梁与立柱之间设置了线性导向结构，可沿立柱做垂直方向的精准往复运动，活动横梁下方设置可更换的成型模具安装位，适配不同规格耐火砖的压制需求。下半部分的工作台面设置了砖坯定位机构与顶出装置，顶出结构内置弹性复位组件，可在压制完成后自动将成型砖坯顶出工作台面，方便取料作业。渲染环节采用工业厂房实景环境作为背景，金属结构件赋予哑光铸铁材质，液压缸缸筒做亮面金属处理，弹簧部件赋予弹簧钢材质，导向柱表面做镀铬亮面质感处理，底座支撑脚做带轻微锈迹的旧化金属质感，整体渲染效果贴近真实车间内的设备观感，各部件的装配关系清晰可见，运动部件的行程范围、配合间隙均按照实际液压机的设计参数做了对应设置，完整还原了耐火砖液压压机从合模、加压、保压到脱模顶出的全流程结构逻辑，可用于设备结构展示、液压成型工艺教学、非标压机方案参考等场景。
