多工位真空吸附并联转换输送机构

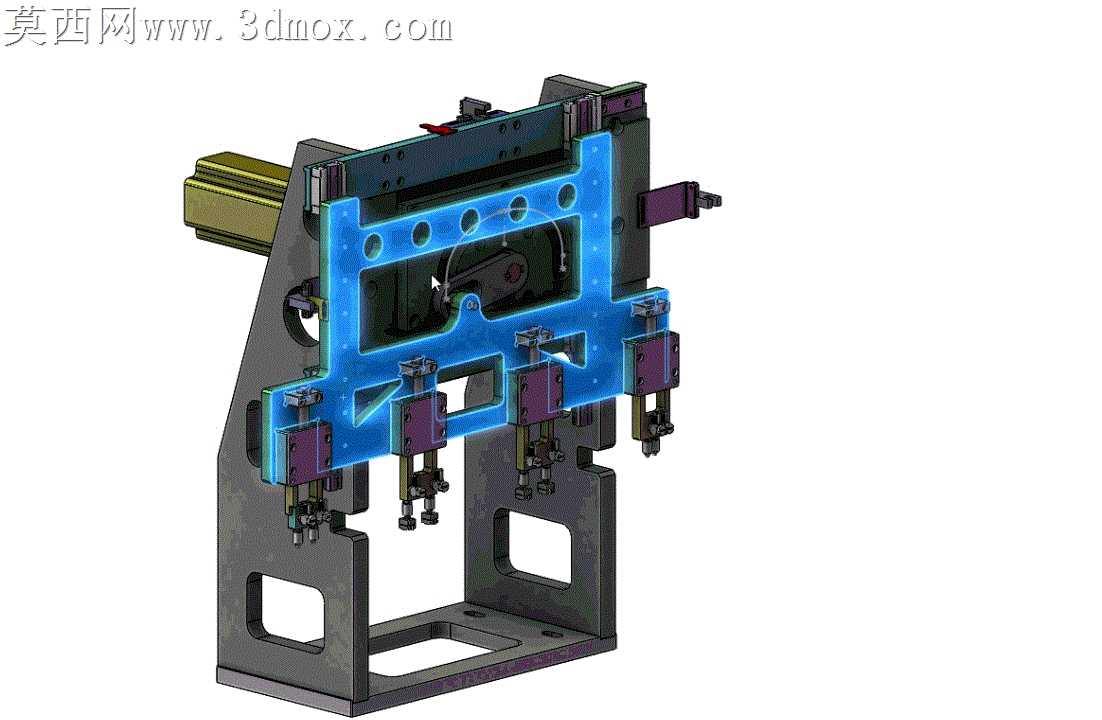

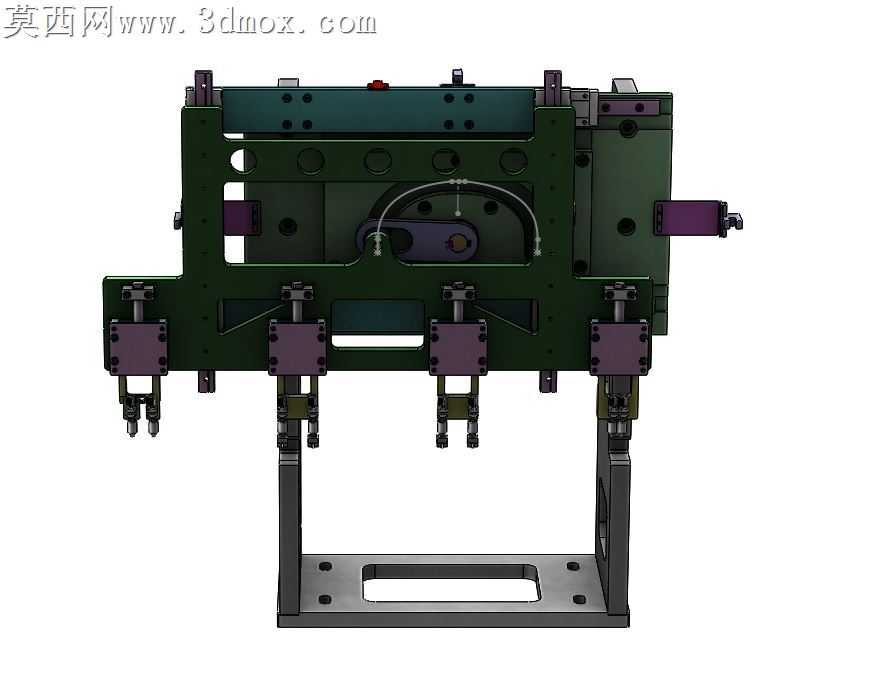

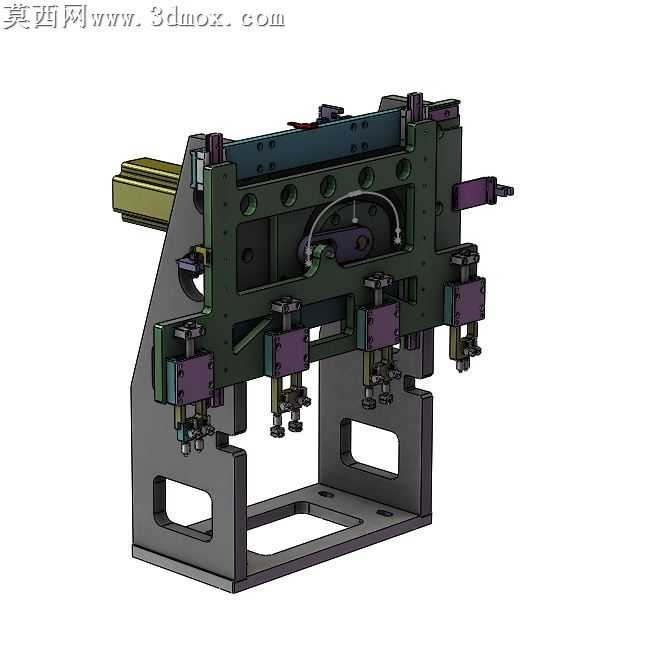

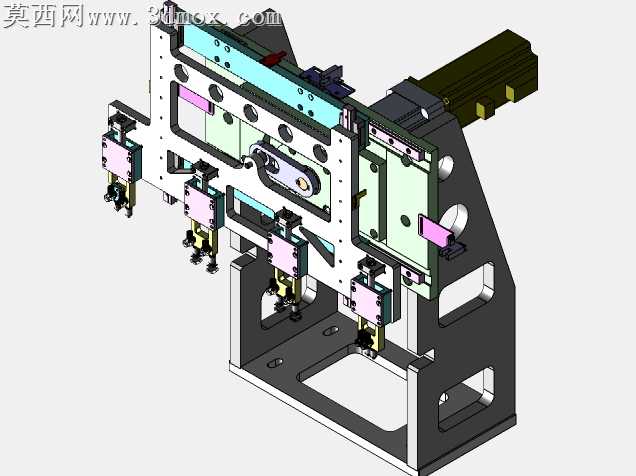

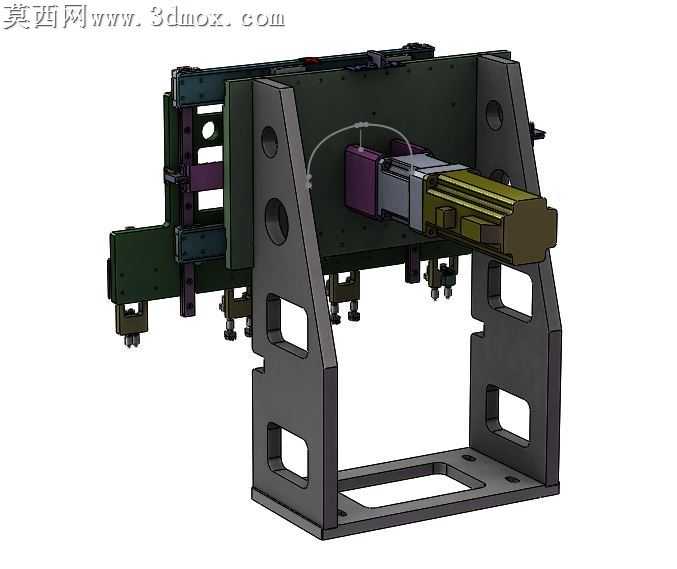

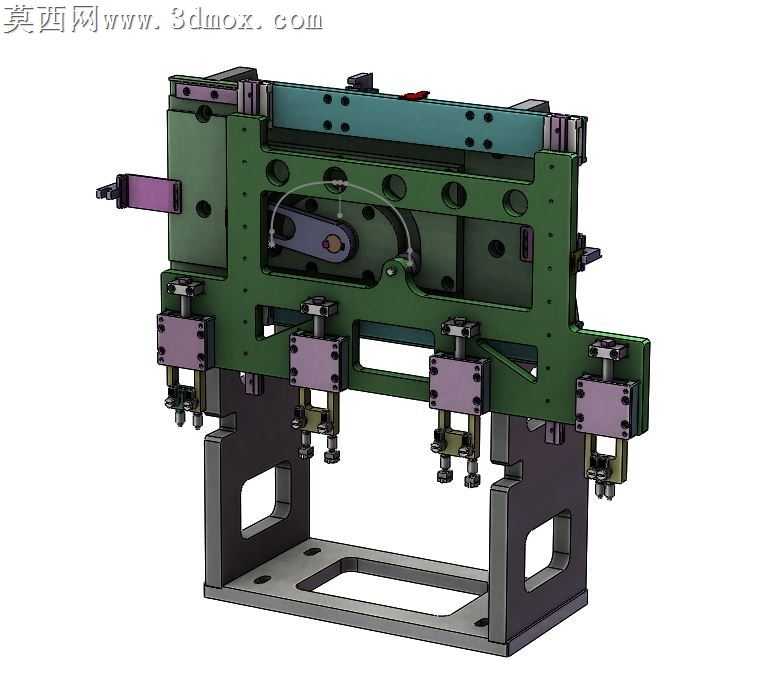

本模型为多工位真空吸附式并联转换输送机构，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械设计装配规范，所有零件均按实际加工公差要求完成尺寸约束，无冗余几何特征，装配层级清晰，可直接用于结构验证与工程参考。模型整体采用立式门型机架结构，底部为带镂空减重槽的一体式安装底座，通过加强筋结构提升机架整体刚性，避免高速运行过程中产生结构形变影响吸附定位精度。中部为并联驱动核心模组，集成了多组对称布置的直线导向副与曲柄联动结构，可实现多组吸附头的同步升降与间距转换动作，驱动端预留标准动力安装接口，可适配伺服电机、旋转气缸等多种动力源，满足不同节拍的产线适配需求。下部均匀排布四组真空吸附执行单元，每组单元均设置独立的高度微调结构与缓冲组件，吸附头采用快换接口设计，可根据待输送工件的外形尺寸更换对应规格的真空吸盘，适配不同规格的真空垫类工件的抓取转运需求。渲染阶段对不同功能部件赋予了差异化材质：机架主体采用喷砂氧化碳钢材质，呈现哑光深灰金属质感；导向轴与紧固件采用镀镍光亮金属材质，突出精密加工件的质感差异；吸附模组的调节块采用阳极氧化紫色铝合金材质，直观区分功能模块；驱动连接部位做了金属光泽强化处理，清晰展示传动路径。设计过程中重点考量了机构的动作同步性，通过对称式的连杆布局保证各组吸附头的动作一致性，同时在各运动副位置预留了润滑与维护空间，整体结构紧凑无运动干涉，可直接集成至自动化输送线中，完成工件在不同工位间的平行转移与间距调整作业，有效提升产线物料转运的效率与定位精度，适用于电子、包装等行业的轻薄工件自动化上下料场景。
