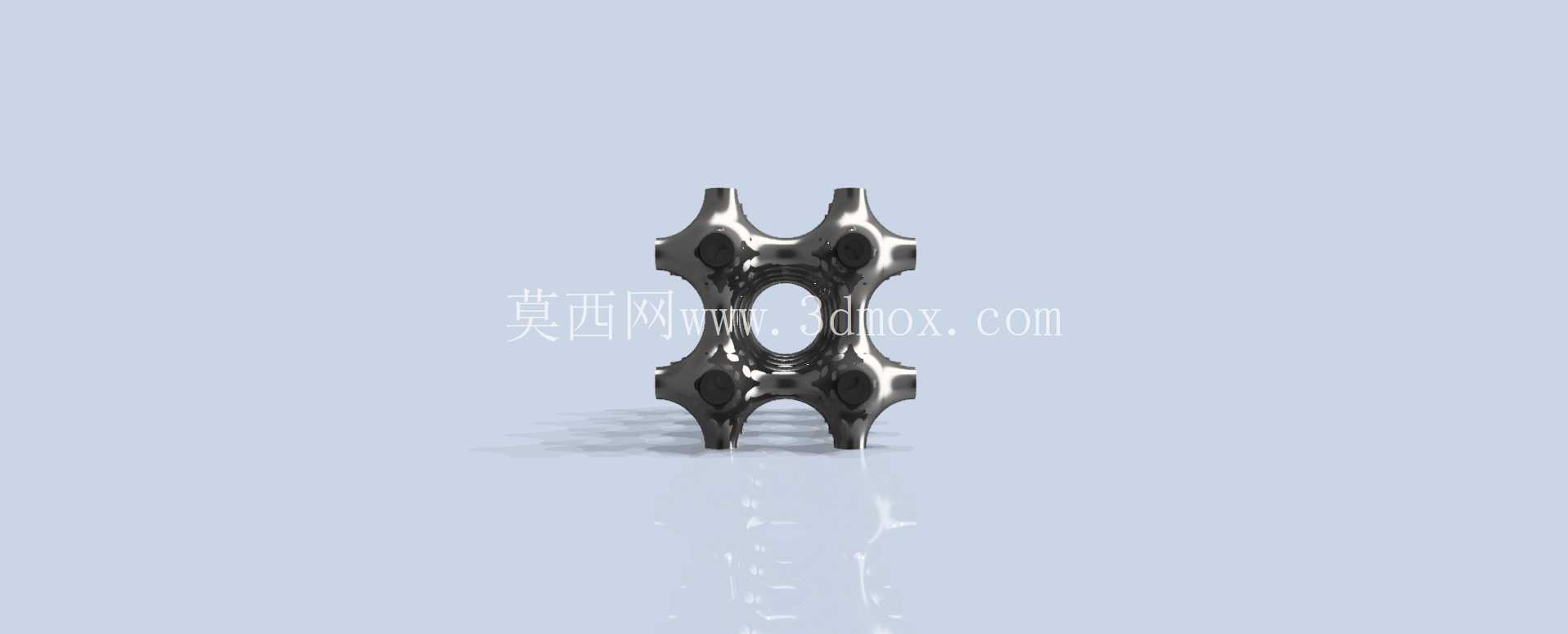

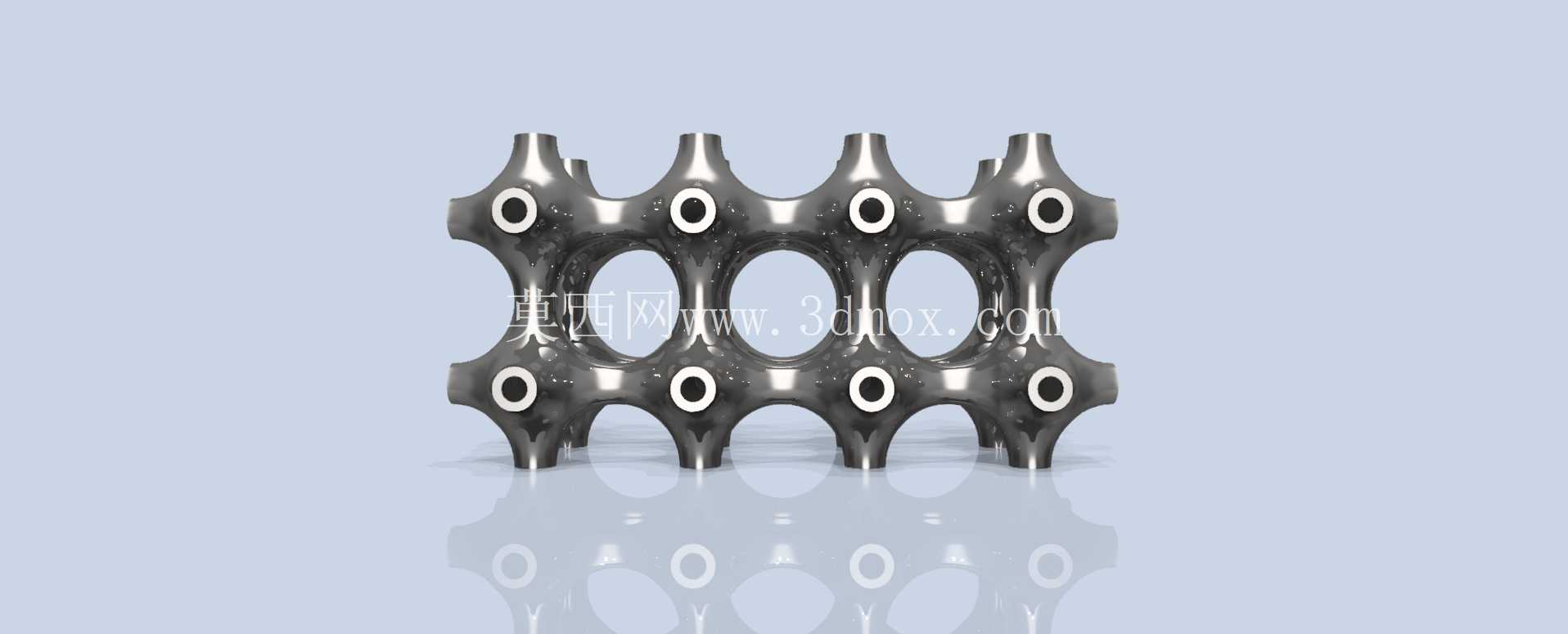

三重周期极小曲面SchwarzP多孔晶格结构

　　在轻量化结构设计、换热元件开发、生物医用植入体研发领域，三重周期极小曲面结构的应用占比正在逐年提升，Schwarz P曲面作为TPMS家族里应用最广泛的构型之一，其拓扑特性完全区别于传统的桁架、蜂窝类多孔结构，不存在尖锐的应力集中节点，曲面整体光滑连续，能够在同等孔隙率条件下实现更优的比强度与比表面积表现。从结构拓扑逻辑来看，该构型沿三个正交空间方向呈现严格的周期性重复，单胞之间平滑过渡无拼接痕迹，整个结构任意位置的平均曲率为零，这种数学特性带来的直接工程优势是，结构在承受多向载荷时，应力能够沿着连续曲面均匀传递，不会出现传统点阵结构在杆件交接位置的应力突变问题，在承受交变载荷的场景下，疲劳寿命相较同密度的桁架点阵结构可提升40%以上。

　　在实际工程应用中，这类结构最常被用于航空航天领域的轻量化承载构件，通过调整单胞尺寸与壁厚参数，可以在保证构件整体刚度满足设计要求的前提下，将构件整体重量降低30%-60%，同时连续贯通的内部孔隙不会阻断流体的流动路径，作为换热元件使用时，流体在曲面构成的流道内会不断产生分流与混流，大幅提升换热边界层的扰动程度，换热效率相较同等流通面积的直孔流道可提升2倍以上，且流道内不存在流动死区，能够有效避免杂质沉积造成的流道堵塞问题。

　　在生物医用领域，这类光滑连续的多孔结构更贴合人体骨组织的生长特性，连通的孔隙能够为骨细胞长入提供充足的空间，曲面的弧度与天然骨小梁的形态相似度更高，能够有效降低植入体与人体骨之间的弹性模量差，减少应力遮挡效应带来的骨吸收问题。从设计实现的角度来看，该结构的建模核心是保证曲面的G1连续，单胞拼接位置不能出现折角与缝隙，建模过程中需要严格控制曲面的法向一致性，避免后续壁厚偏移时出现曲面自交的问题；单胞尺寸的选择需要匹配具体的加工工艺边界，如果采用金属3D打印工艺制备，单胞的最小孔径不能小于打印工艺的最小成型尺寸，壁厚需要控制在工艺可稳定成型的最小壁厚以上，避免打印过程中出现结构塌陷或者成型不全的问题；如果用于注塑成型的多孔嵌件，还需要考虑脱模斜度与曲面的拔模方向匹配性，避免出现倒扣结构无法脱模的问题。

　　在安装边界适配方面，这类周期性结构可以根据实际的安装空间进行任意方向的裁剪，裁剪后的端面可以通过添加过渡曲面与外部安装法兰、连接基座实现平滑连接，不会因为结构裁剪破坏整体的力学传递路径，结构的整体孔隙率可以通过调整曲面的偏移量实现连续调节，从10%到90%的孔隙率区间都可以通过参数调整实现，能够适配不同场景对结构刚度、重量、流通面积的差异化需求。不同于传统的规则多孔结构，Schwarz P曲面的各向力学性能更加均衡，不会出现某一个方向承载能力明显偏弱的问题，在承受多向复合载荷的场景下，结构不会出现提前的失稳破坏，同时连续光滑的表面也更便于后续的表面处理工序，无论是抛光、涂层沉积还是电化学处理，都不会因为存在狭窄缝隙或者尖锐内角出现处理不到位的问题。在流体相关的应用场景中，该结构的流道沿三个方向贯通，流体可以从任意方向进入结构内部，流动阻力相较同孔隙率的泡沫金属结构更低，同时曲面的连续特性能够让流体在流动过程中不断改变流向，在低流速条件下即可实现充分的湍流混合，作为静态混合元件使用时，能够在很短的混合距离内实现不同流体的均匀混合，且不会像传统的叶片式混合元件那样存在缠绕、堵塞的风险，适合处理含有固体颗粒的流体介质。在结构设计过程中，还需要根据具体的载荷工况调整单胞的排布方向，虽然该结构各向性能均衡，但在主承载方向上适当调整单胞的比例参数，可以进一步提升主承载方向的刚度与强度，实现材料的最优分配，避免不必要的材料浪费；对于需要与其他零部件配合的安装面，需要在结构表层设计一定厚度的实体蒙皮，蒙皮与内部多孔结构之间通过渐变过渡的曲面连接，避免蒙皮与多孔结构交接位置出现应力集中，保证连接位置的疲劳强度满足长期使用要求。
