可倾斜式剪叉结构工业作业承载平台

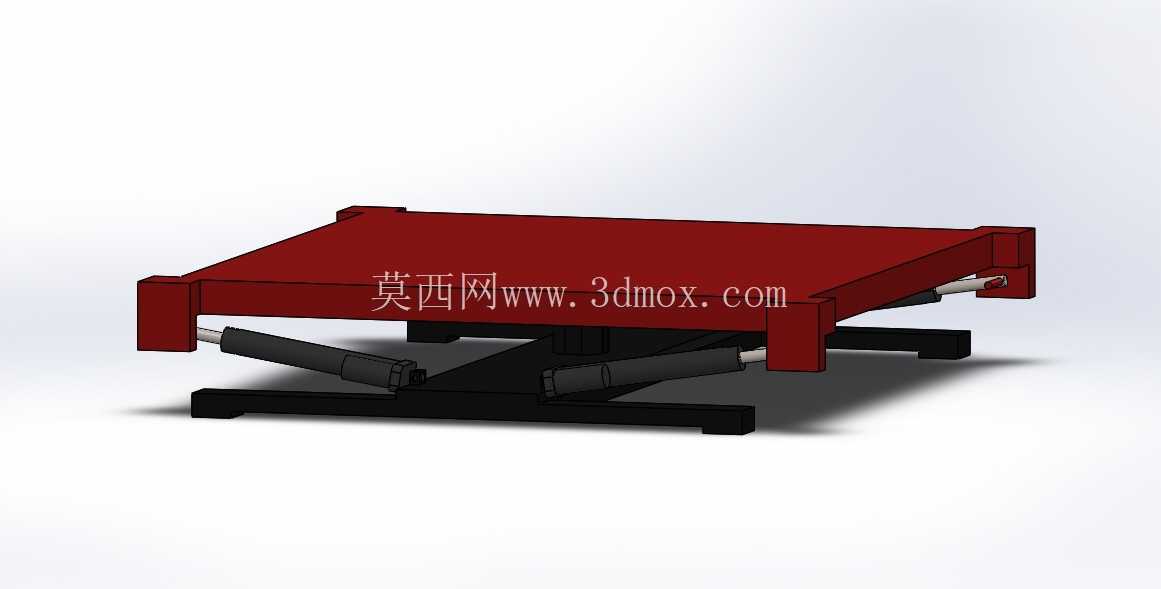

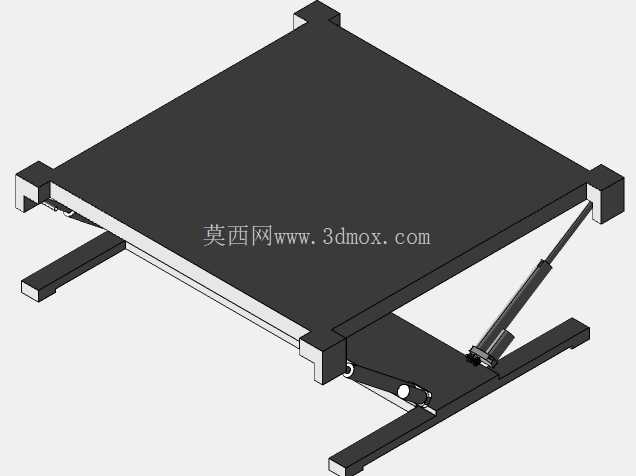

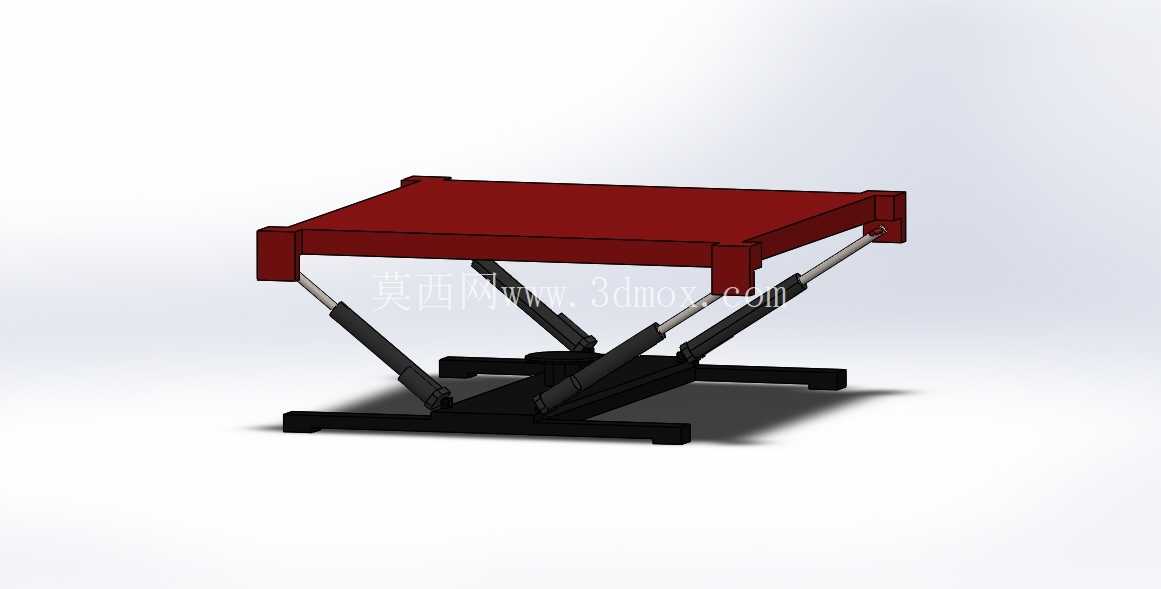

在车间装配、重型工件检修、工位物料转运等场景里，常规固定式作业台往往受限于单一水平承载面，遇到需要调整工件俯仰角度、适配不同作业高度的工况时，往往需要额外搭配垫块、吊具辅助，不仅增加作业准备时间，也存在工件滑落、对位偏差的安全隐患。这款剪叉式作业平台的设计，正是针对这类多维度作业需求做的结构优化，区别于普通仅能垂直升降的剪叉台，它在剪叉臂组与顶部承载台的连接位置做了铰接自由度释放，配合独立的斜向支撑油缸，可在垂直升降、水平位移调整的基础上，实现承载面一定角度的倾斜，满足工件装配时的角度对位、焊接作业时的焊缝位置调整、重型部件检修时的姿态适配需求。

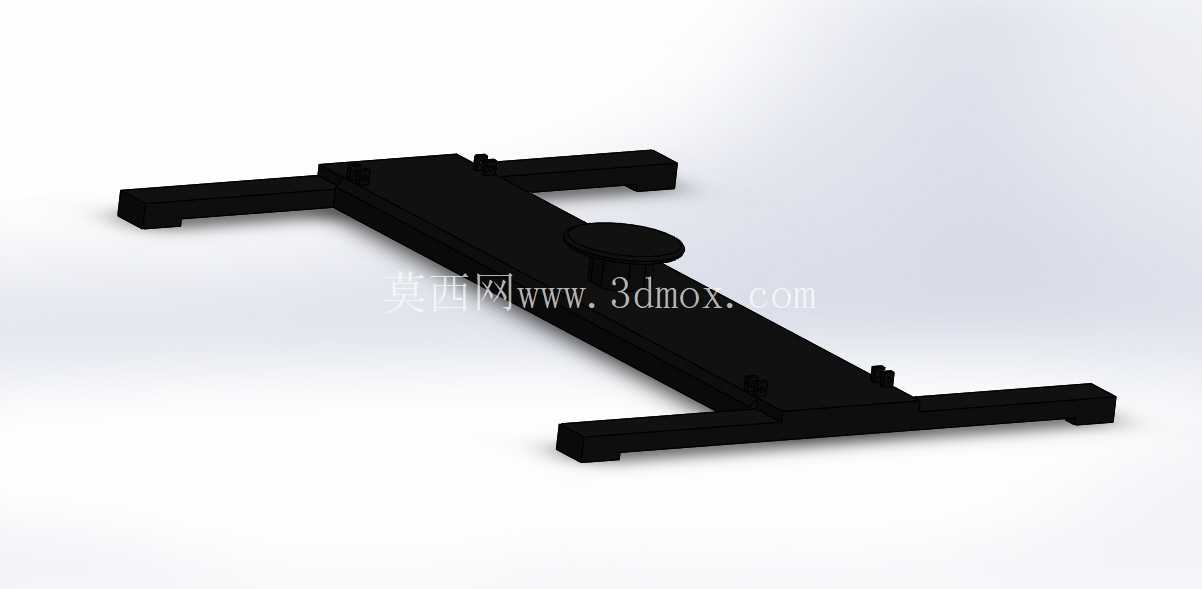

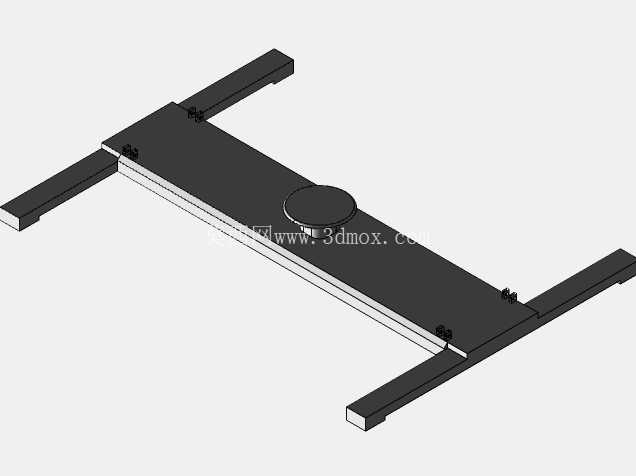

从结构设计逻辑来看，底部采用一体式H型支撑底架，底架的横向支脚向两侧延伸出足够的支撑跨距，在平台升至最高行程、承载面倾斜至最大角度时，整机重心仍能落在底架支撑边界内，避免侧翻风险。底架与剪叉臂的连接采用销轴铰接配合自润滑轴套，长期承受交变载荷时也能减少铰接点的磨损量，降低日常维护频次。剪叉臂组采用内外双层臂板交叉布置的形式，臂板之间通过中间铰接销轴传递载荷，相比单臂板结构，抗侧向偏载能力提升40%以上，即使工件放置位置偏离承载台中心一定距离，也不会出现臂板扭曲变形的问题。

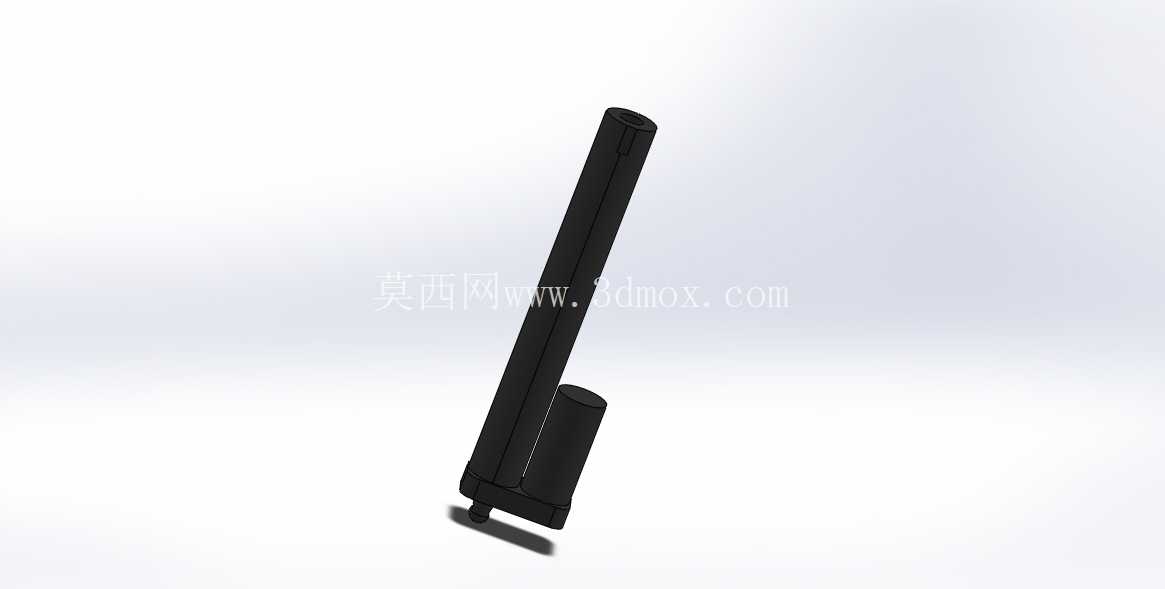

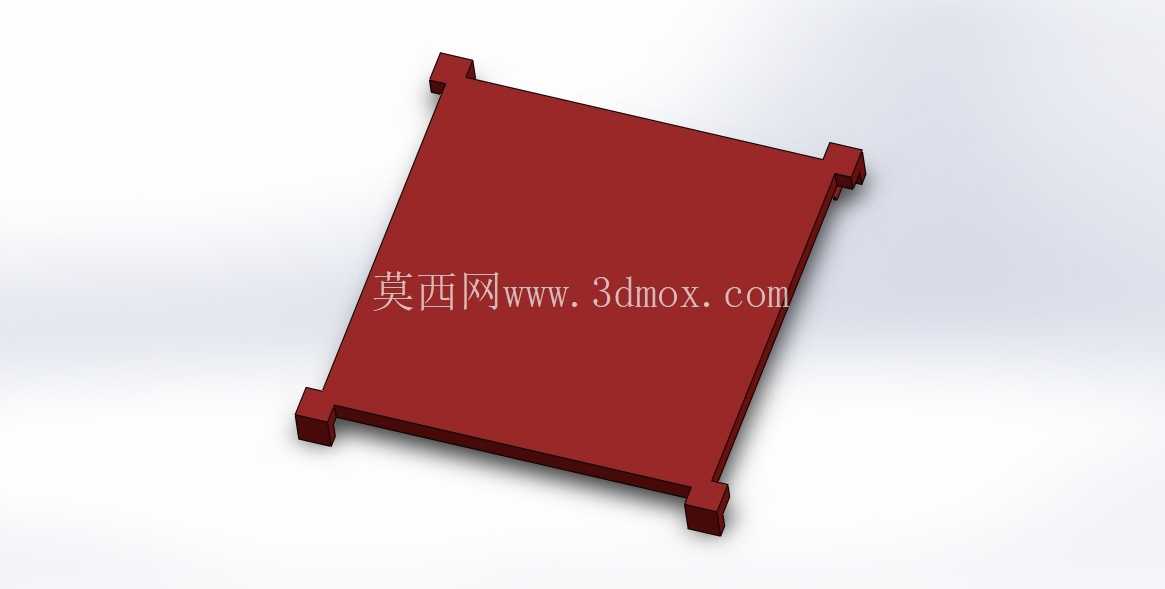

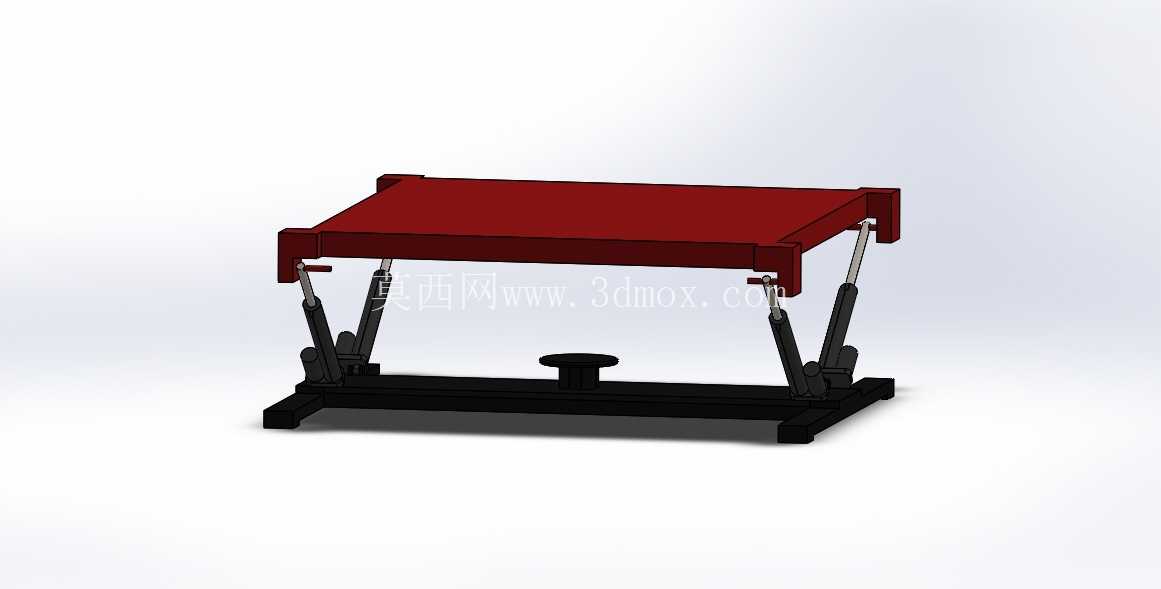

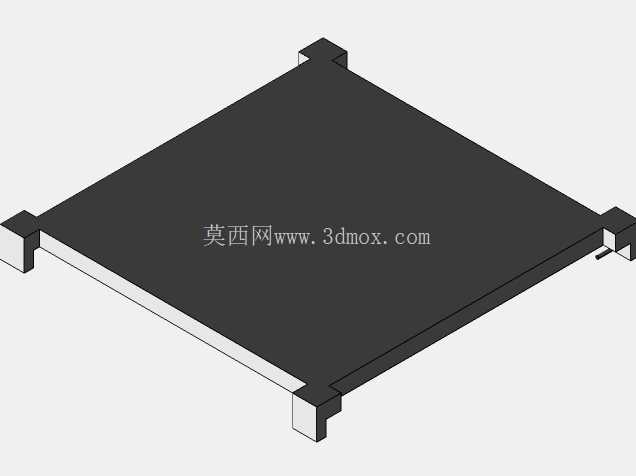

顶部承载台采用整块钢板折弯成型的箱型结构，台面边缘做了向上的翻边设计，防止放置在台面上的工件、工具在平台升降或倾斜过程中从边缘滑落，翻边高度控制在30mm，既不会阻碍工件的吊装上下料，也能起到足够的阻挡作用。承载台底部与剪叉臂的连接点做了加强筋焊接，倾斜调节时的支撑力通过加强筋分散到整个台面底部，避免局部应力集中导致台面变形。驱动部分采用三组独立的液压推杆，其中两组对称布置在剪叉臂两侧，负责提供垂直升降的驱动力，另外一组斜向布置在剪叉臂与承载台之间，负责控制承载面的倾斜角度，三组推杆可独立控制也可联动操作，作业人员可根据实际工况灵活调整平台的高度与倾斜角度，调整过程中液压锁会实时锁定推杆位置，不会出现姿态漂移、沉降的问题。

安装边界方面，这款平台完全收拢时的整体高度控制在220mm，可直接放置在车间地面使用，不需要提前做地坑预埋，适合现有车间的工位改造，不需要破坏原有地面结构。底架上预留了四个地脚螺栓安装孔，若需要长期固定在某一工位，可通过膨胀螺栓将底架与地面锁定，进一步提升大载荷作业时的稳定性；若需要在不同工位间转移使用，也可在底架下方加装脚轮，配合牵引装置实现短距离转运。承载台的台面尺寸设计为1200mm×800mm，可覆盖大多数中小型工业工件的承载需求，从机械零部件装配、模具检修到小型总成的预装作业都能适配，最大倾斜角度可达到15度，足够满足大多数焊接、装配作业时的角度调整需求，不需要额外搭配角度工装。

在实际使用场景中，这款平台可直接对接车间的物料输送线，当输送线将工件转运至平台旁时，可调整平台高度与输送线齐平，将工件滑移至台面上后，再根据作业需求调整高度与倾斜角度，减少工件吊装转运的频次，降低作业人员的劳动强度。在设备检修场景中，可将待检修的重型部件放置在平台上，调整至适合检修人员操作的高度与倾斜角度，避免检修人员长期弯腰、仰头作业，降低职业损伤风险。剪叉臂的升降行程设计为600mm，最低作业高度220mm，最高作业高度820mm，覆盖了从地面作业到站立式作业的常用高度区间，不需要额外搭配登高凳或垫脚工装。

结构细节上，所有铰接点的销轴都做了淬火处理，表面硬度达到HRC45-50，可承受长期的交变载荷冲击，轴套采用铜基石墨自润滑材质，日常使用时不需要频繁加注润滑脂，维护成本更低。液压管路全部布置在剪叉臂的内侧空隙中，外部加装了防护拖链，平台升降、倾斜过程中管路会随拖链有序弯折，不会出现管路被臂板挤压、磨损的问题，延长液压系统的使用寿命。承载台表面做了防滑喷砂处理，工件放置在台面上时的摩擦力更大，即使台面处于倾斜状态，也能减少工件滑移的风险，若有特殊装夹需求，台面上还预留了T型槽安装位，可快速加装夹具对工件进行固定，适配更多定制化作业需求。
