基于NACA0012翼型的航空机翼结构设计

　　在固定翼飞行器的气动结构设计环节，翼型的选型与结构落地直接决定了整机的升阻特性、低速操纵稳定性以及结构承载效率，NACA0012作为经典的对称低速翼型，在轻型通航飞机、航测无人机、初级教练机的机翼设计中有着极为广泛的应用场景。这款翼型结构的三维建模完全围绕实际装机的工程需求展开，没有做多余的艺术化修饰，所有曲面、加强结构的设计都对应真实的加工与装配逻辑。从实际用途来看，这类对称翼型的机翼在零迎角状态下不会产生额外升力，操纵响应的线性度极佳，非常适合用作特技飞行器的主翼、小型通航飞机的水平尾翼，或是小型长航时无人机的主升力面，在低速飞行区间（通常对应海平面时速100-280公里范围），其升力系数随迎角的变化曲线平缓，失速迎角边界清晰，能给飞控系统或飞行员留出足够的操纵余量，不容易出现突发的失速尾旋风险。

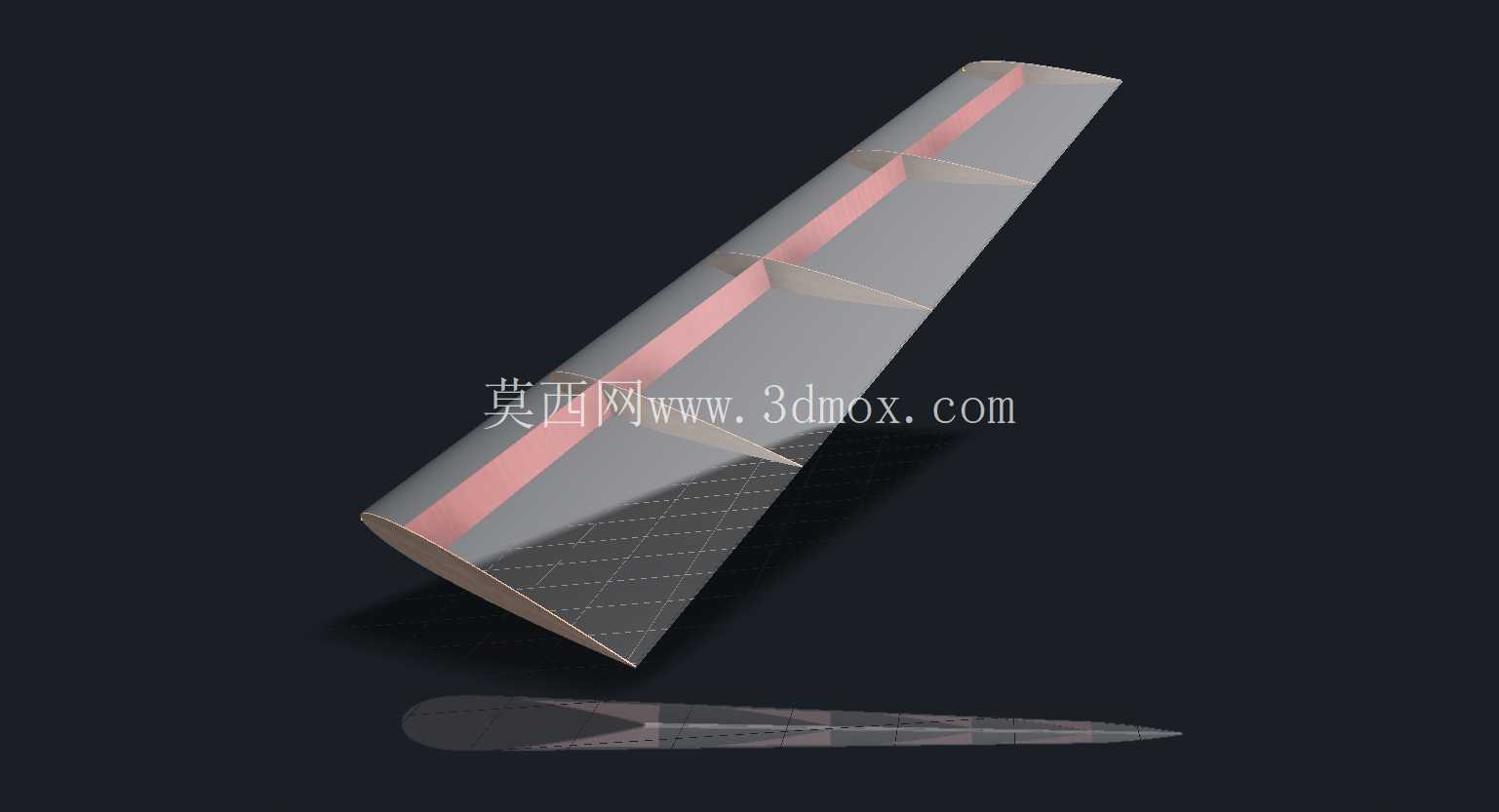

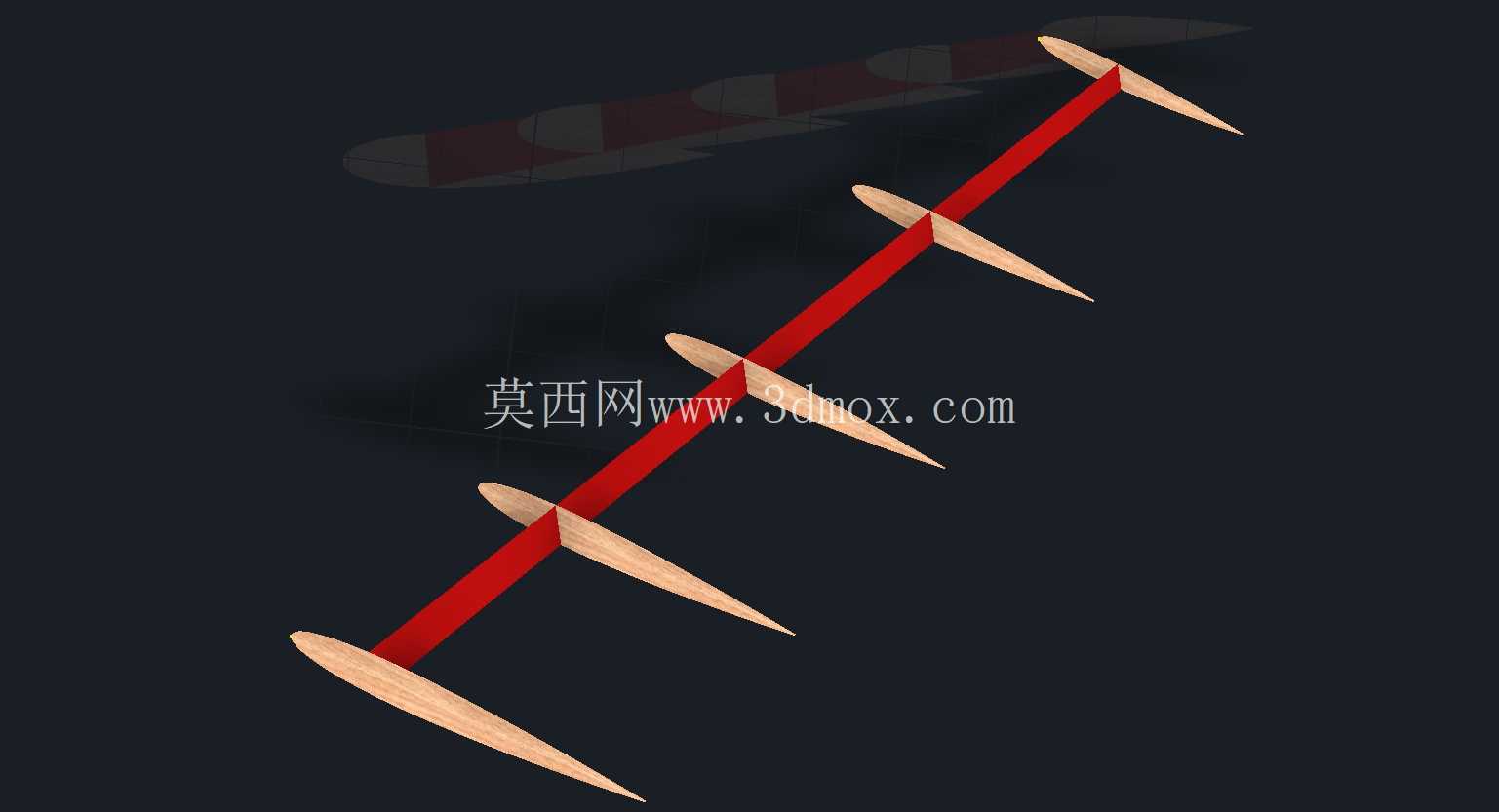

　　从功能特性上看，模型还原了机翼内部的翼肋支撑结构，沿翼展方向等距布置的翼肋完全贴合NACA0012的翼型曲面轮廓，每一片翼肋的边缘都预留了与蒙皮粘接/铆接的定位边，翼肋中间的减重孔是按照等强度原则设计的，在保证翼型截面刚度、抵抗飞行中气动力导致的翼面扭转变形的前提下，尽可能去除了非承载区域的材料，有效降低了机翼整体的结构重量。翼梁作为机翼的主承力结构，沿翼展方向贯穿整个机翼，布置在翼型弦长30%的位置——这个位置恰好是飞行过程中翼面气动载荷的合力作用点附近，能让翼梁承受的弯矩分布更均匀，避免局部应力集中导致的结构失效。

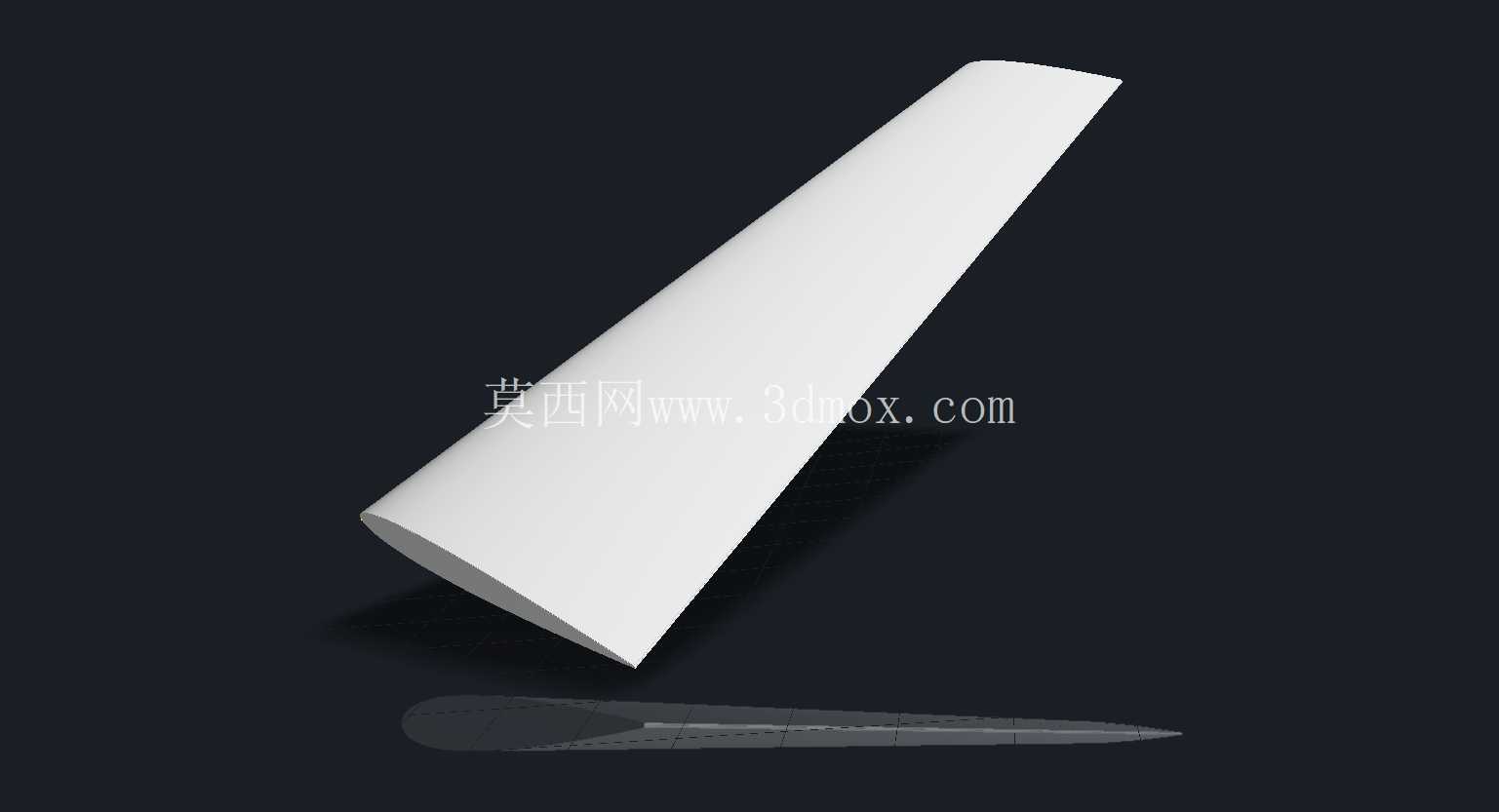

　　从设计思路上看，整个建模过程首先是严格按照NACA0012的坐标方程生成精准的翼型截面曲线，先确定翼根与翼尖的弦长参数，再通过线性扭转设置给翼尖预留2-3度的负扭转角，这个设计细节是为了让机翼在大迎角飞行状态下，翼根区域先进入失速，保证翼尖位置的副翼操纵面始终能保持有效舵效，避免飞机在低速大迎角状态下出现横向操纵失效的问题。翼面的蒙皮采用等厚度设计，对应实际加工中常用的航空铝合金薄板或者碳纤维复合材料铺层的厚度，蒙皮与内部翼肋、翼梁的贴合面都做了相切连续处理，没有出现曲面褶皱或者曲率突变的问题，能保证实际加工出来的翼面气动外形光滑连续，不会因为表面的台阶或者凸起产生额外的摩擦阻力。关于外形尺寸与安装边界，模型的翼根弦长、翼展长度都按照轻型无人机的常用装机尺寸做了参数化设置，翼根位置预留了与机身连接的安装接头定位面，接头上的安装孔位按照标准航空螺栓的间距布置，能直接与机身的机翼承力框对接，不需要额外做结构修改。机翼前缘做了小半径的钝化处理，对应实际使用中防冰装置的安装空间，不会因为前缘过于尖锐导致防冰加热层的铺设难度增加；机翼后缘预留了操纵面的安装缝隙，缝隙宽度按照舵面偏转的最大角度做了干涉校验，保证副翼在上下偏转15度的范围内不会与固定翼面发生碰撞。

　　很多刚接触航空结构设计的工程师容易忽略翼型内部结构的传力路径设计，这款模型在建模时就把翼肋的受力传递逻辑做了还原：每一片翼肋上的气动载荷都会先传递到前后翼梁上，再通过翼梁传递到翼根的安装接头，最终传递到机身承力结构上，整个传力路径没有断点，也没有出现多余的承载结构，能在保证结构强度满足2.5g机动过载要求的前提下，把机翼的结构重量控制在合理范围内。在实际的工程应用中，这类翼型的三维模型还可以直接导入气动仿真软件做流场分析，因为曲面的连续性达到了G2级别，网格划分时不会出现畸形网格，能有效提升仿真计算的收敛速度与结果精度；同时模型的所有特征都是参数化的，设计人员可以根据实际的飞行器起飞重量、飞行速度要求，快速调整翼展、弦长、翼肋间距等参数，不需要重新从零开始建模，能大幅缩短前期方案设计的周期。需要注意的是，这类对称翼型在低速状态下的升阻比虽然略低于高升力翼型，但胜在结构简单、加工难度低、操纵特性线性，对于入门级的飞行器设计项目或者教学演示场景来说，是性价比极高的翼型选择，模型中还原的内部支撑结构，也能给刚接触航空结构设计的人员提供清晰的结构布置参考，理解机翼从气动外形到内部承力结构的完整设计逻辑。
