立式电动金属薄板卷压成型设备

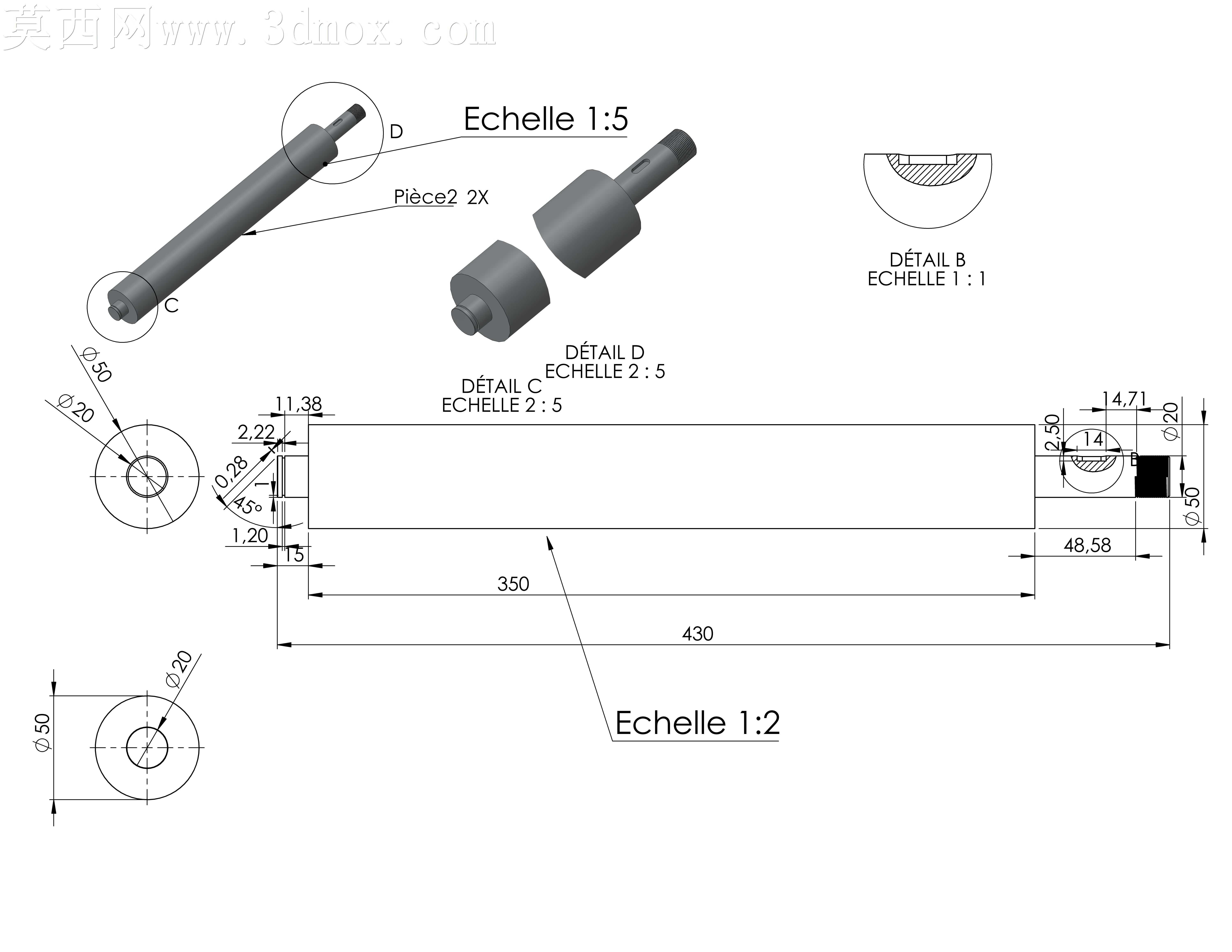

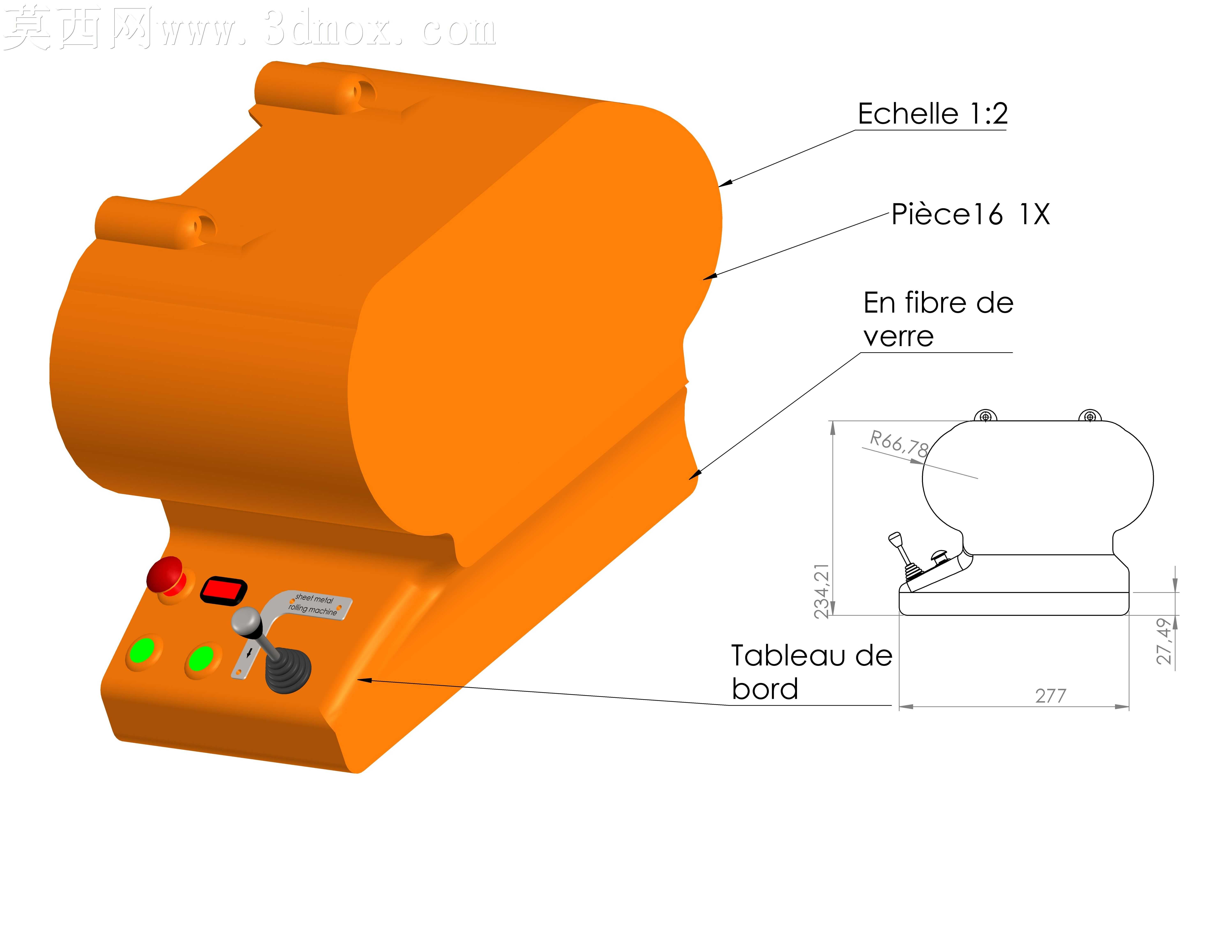

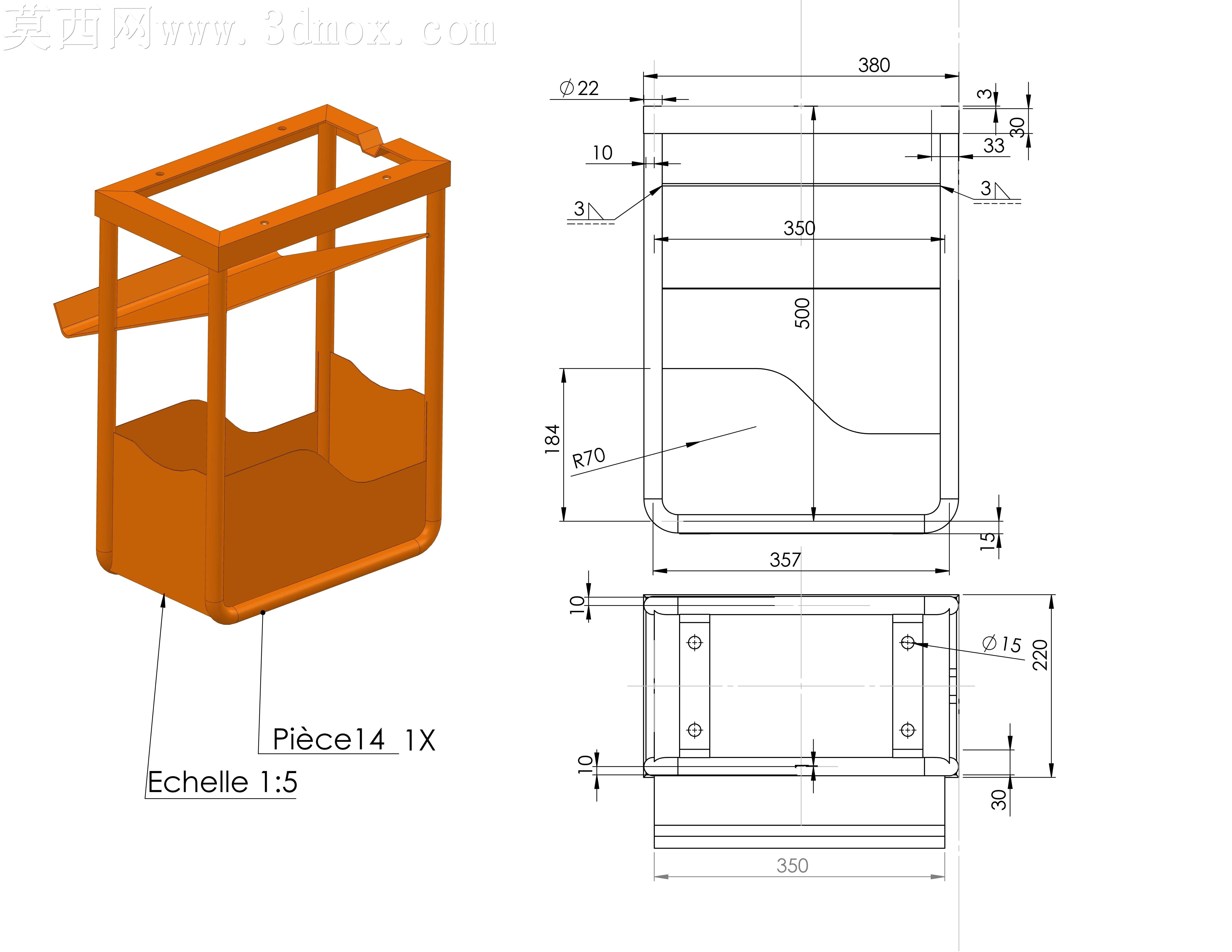

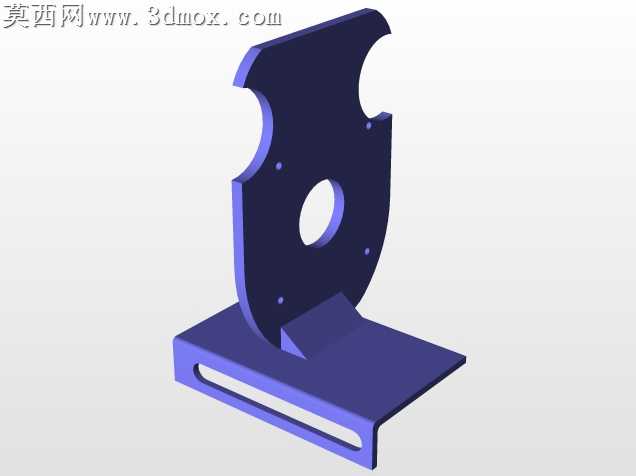

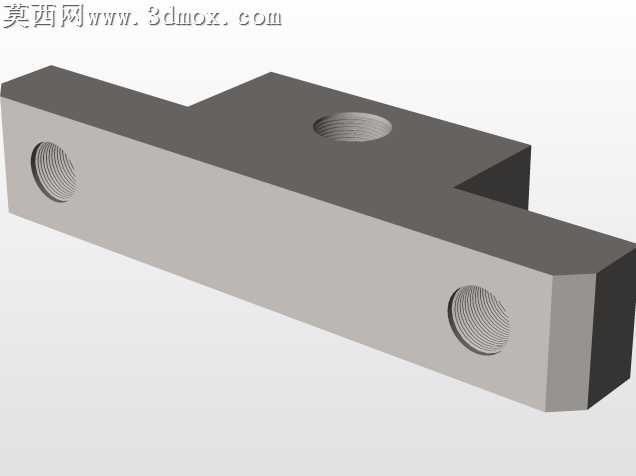

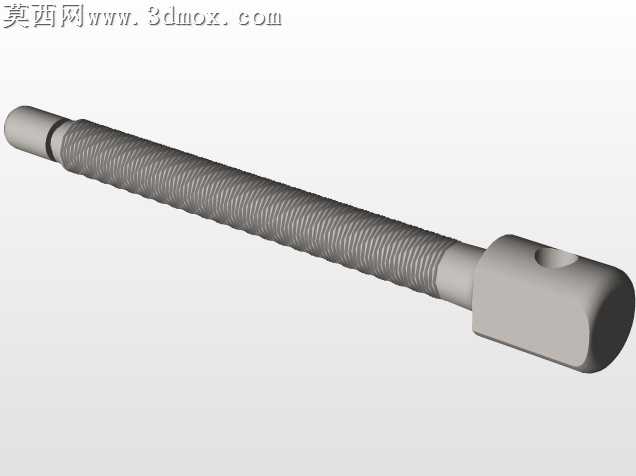

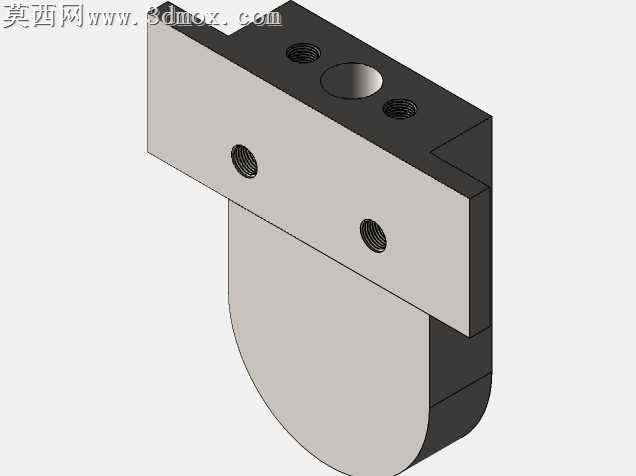

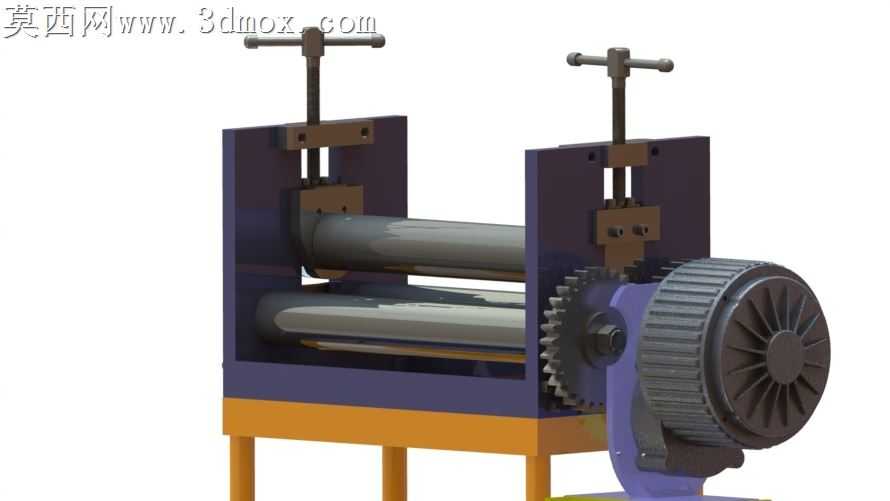

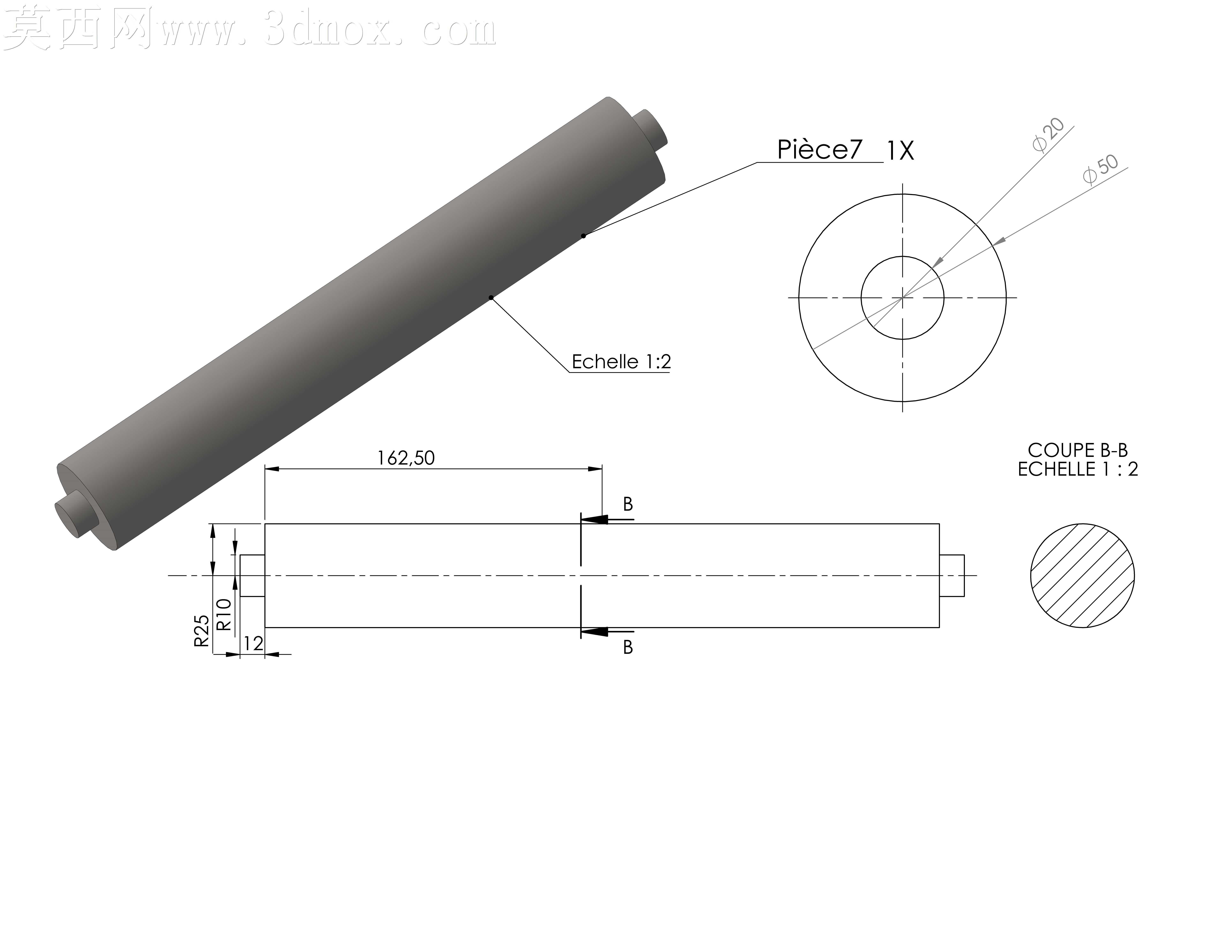

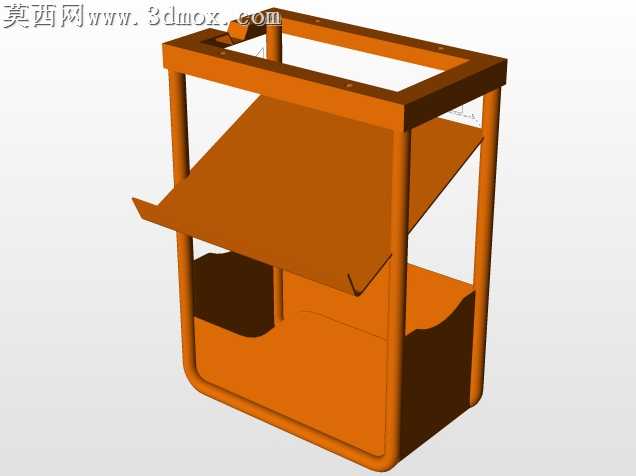

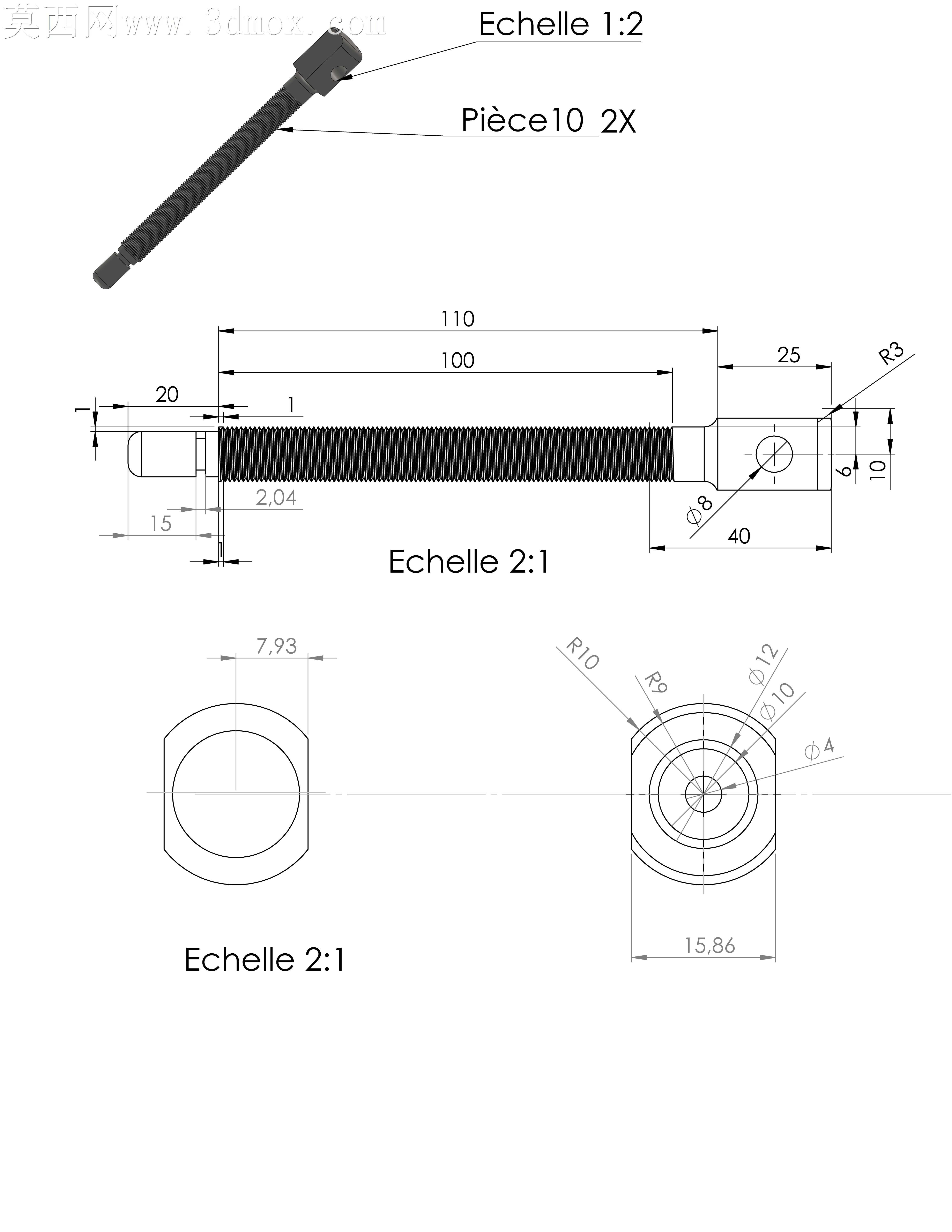

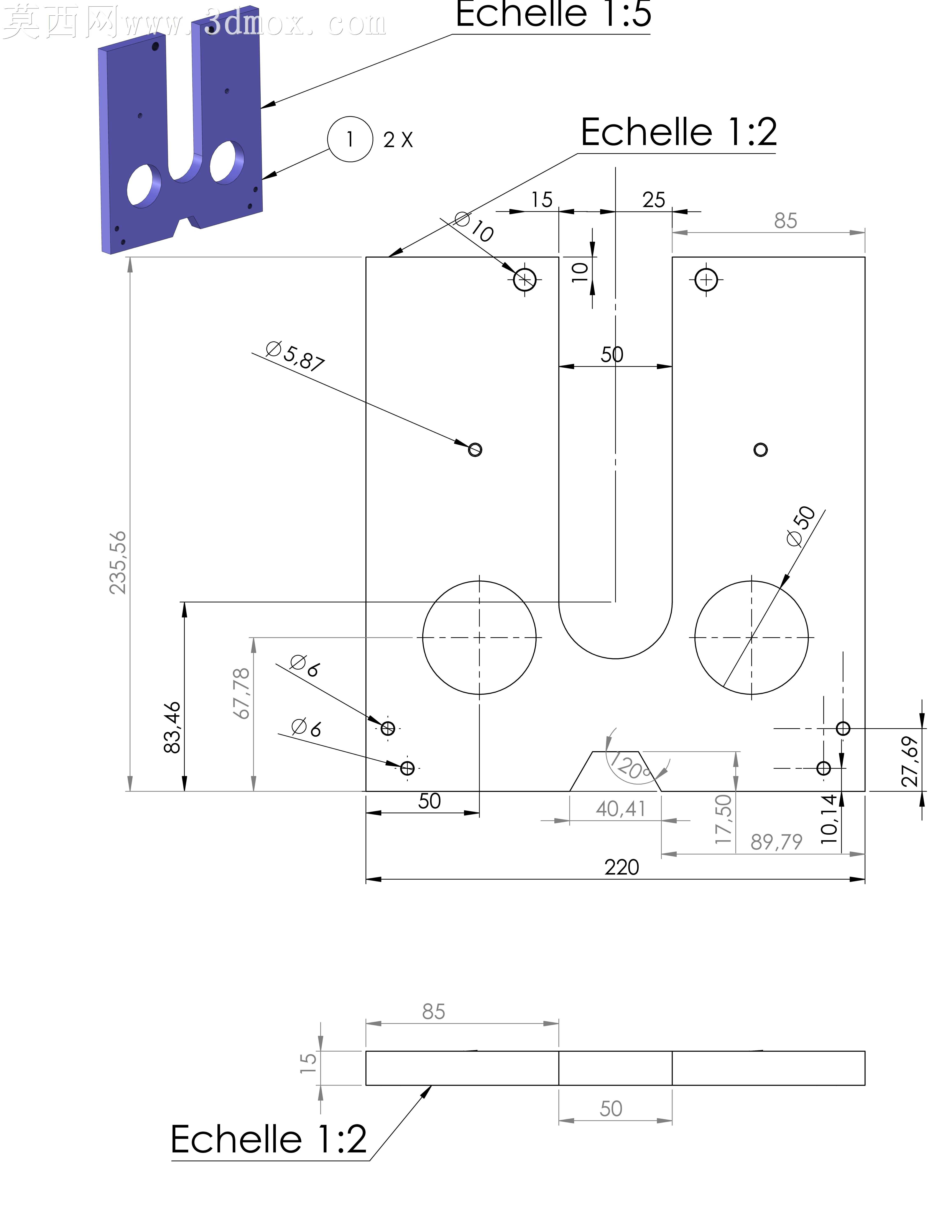

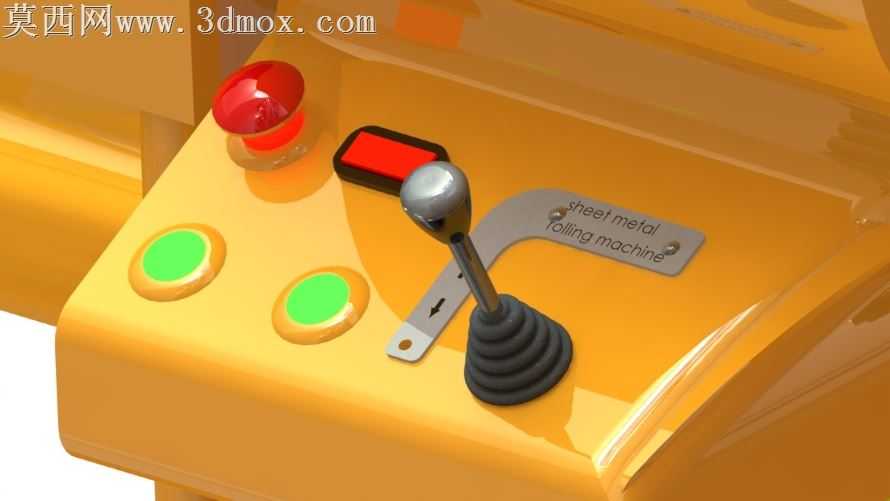

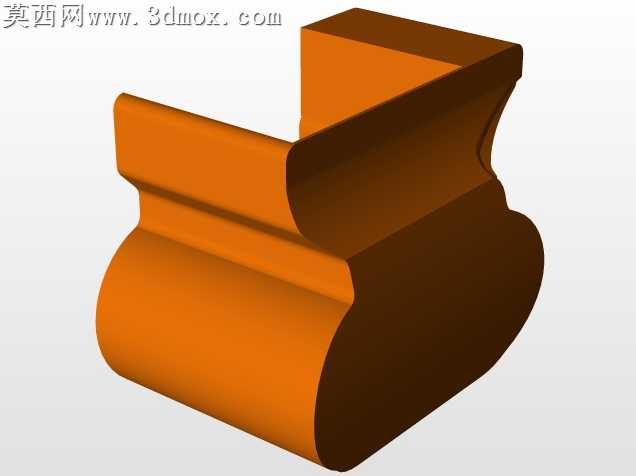

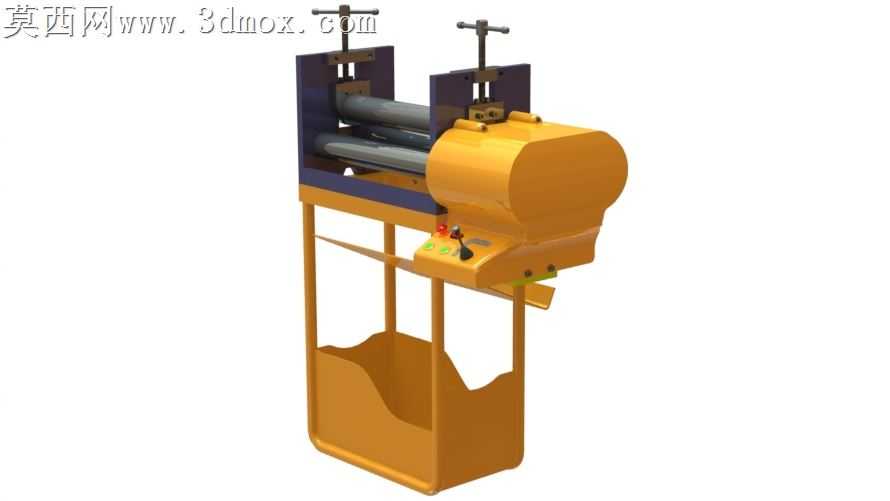

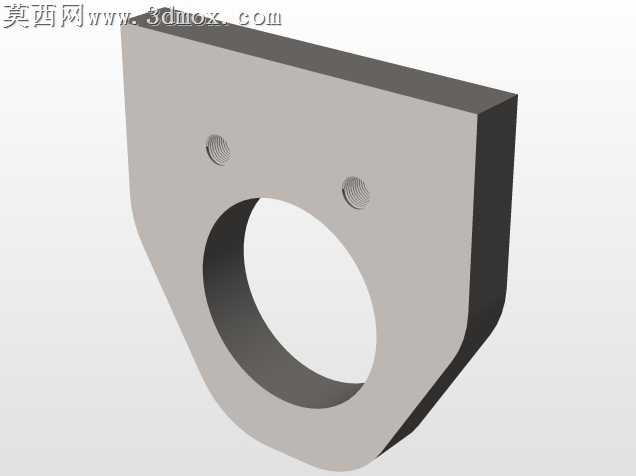

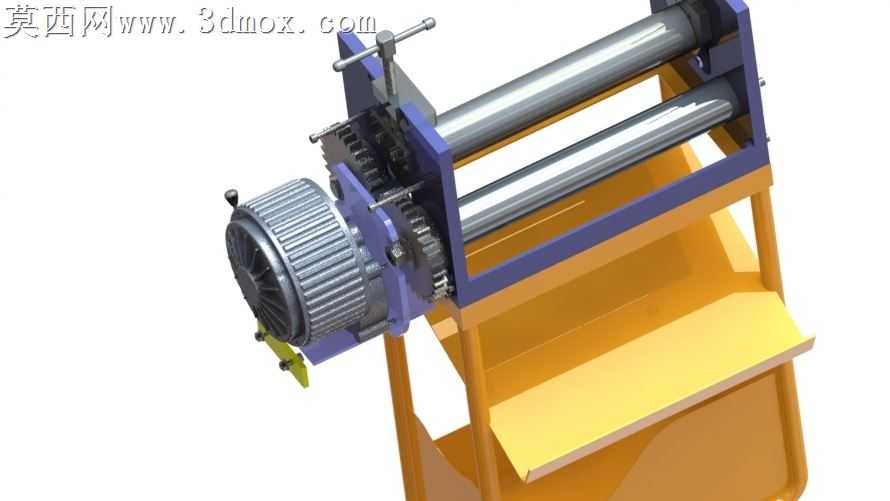

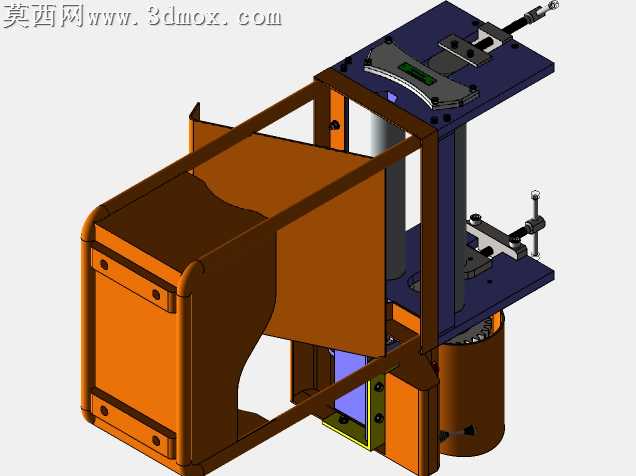

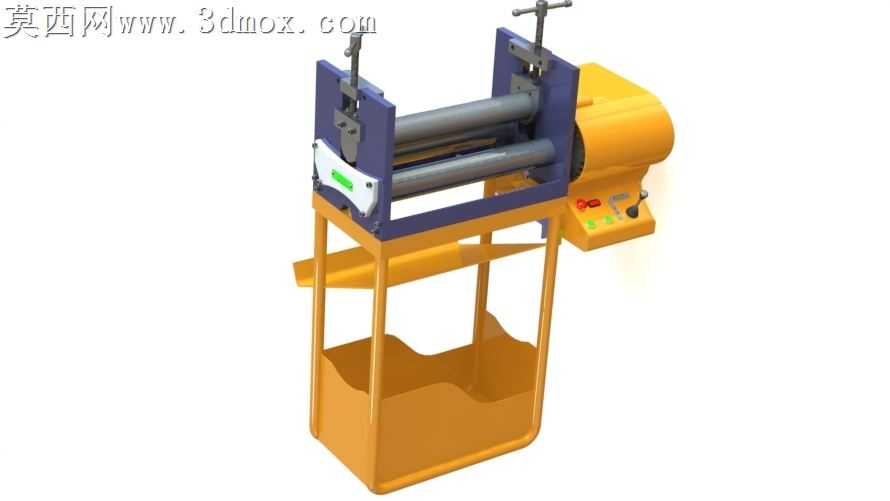

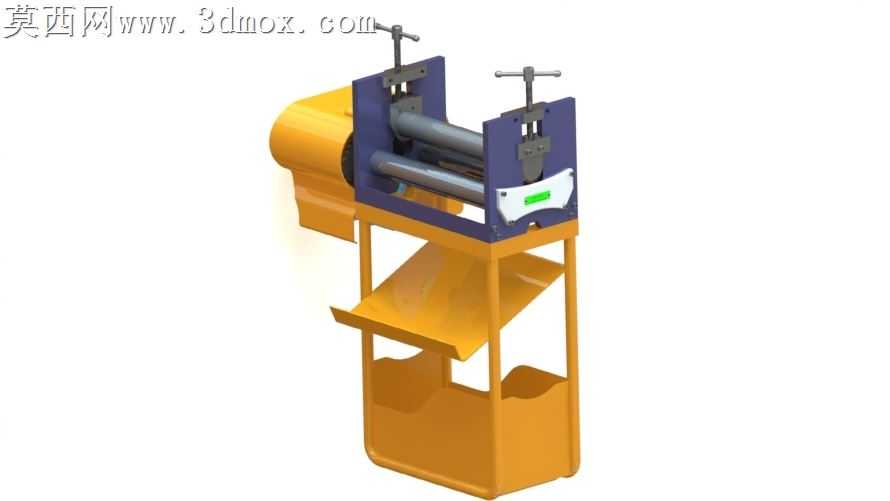

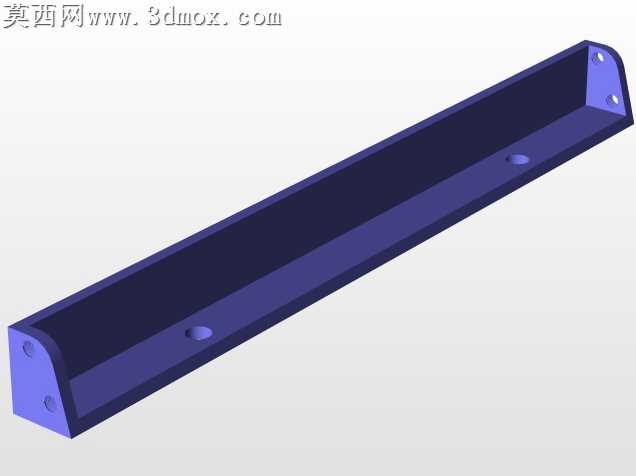

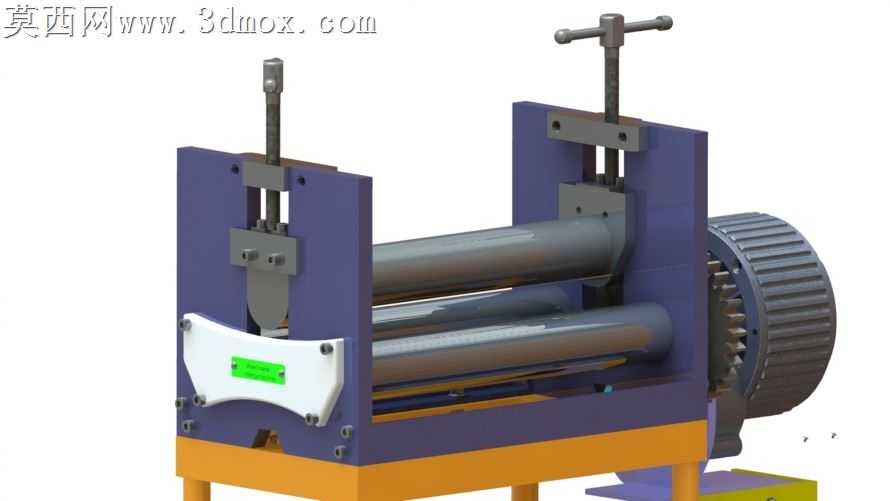

本作品为针对金属薄板卷压作业设计的立式电动压型设备三维建模成果，建模过程中严格遵循钣金加工设备的实际功能逻辑与尺寸比例，完整还原设备的全部功能结构。模型整体采用立式布局设计，上部为核心压辊作业单元，设置三根平行排布的钢制压辊，压辊两端通过可调式轴承座安装在立式支撑墙板上，支撑墙板顶部配置手轮调节机构，可通过转动手轮调整压辊的间隙与相对位置，适配不同厚度金属薄板的卷压弧度需求，压辊表面做光滑金属质感处理，还原冷轧钢辊的耐磨平整特性。压辊单元侧方集成驱动与控制模块，驱动部分采用封闭式黄色电机外壳造型，还原工业设备电机的防护结构设计，控制区域设置操作按钮、急停开关与调节旋钮，按键区域采用红绿配色区分功能，符合工业设备操作的安全标识规范。设备下部为一体式支撑机架，采用方管焊接框架结构，机架底部设置弧形接料槽，可承接卷压作业过程中滑落的工件边角料，机架中部设置倾斜置物托板，可临时放置待加工板材或作业工具，机架整体采用暖黄色涂装，与上部深蓝色的支撑墙板形成清晰的色彩区分，既还原真实工业设备的涂装设计，也让模型的结构层次更加分明。建模过程中对各部件的装配关系做了精准还原，手轮与调节丝杠的传动结构、压辊与轴承座的配合关系、电机与压辊的传动连接位置都做了细节刻画，没有出现结构穿模或装配错位的问题；渲染阶段针对不同部件的材质特性做了差异化处理，钢制压辊赋予高反光金属材质，机架部分采用哑光工业漆材质，操作按钮采用半透明塑料与彩色塑胶材质，接料槽部分做了轻微的磨砂质感处理，模拟实际使用过程中的磨损质感。设计过程中充分考虑设备的操作便利性与结构稳定性，立式机架的重心经过合理排布，确保设备运行过程中不会出现晃动，调节手轮设置在设备顶部靠前位置，方便操作人员站立状态下调整压辊参数，控制箱设置在驱动单元侧方，伸手即可完成操作，整体结构紧凑，占地面积小，适合小型钣金加工场景的薄板卷圆、压弧作业需求，模型细节完整，可直接用于设备结构展示、作业原理演示等场景。
