标准环形平垫圈紧固连接件结构设计

在各类机械装配、电子设备组装、通讯设施搭建的现场，平垫圈是最容易被忽略却又不可或缺的基础连接件，很多刚入行的结构设计人员容易低估这类小零件的作用，实际在批量装配的工况下，平垫圈的选型与结构合理性，直接影响整套连接结构的服役寿命。日常装配场景里，螺栓穿过被连接件的通孔后，在螺母与被连接件接触面之间加装这类平垫圈，首先能分散螺母拧紧时对被连接件表面的压应力，避免软质被连接件比如铝合金壳体、塑料面板表面被压出凹痕，甚至出现应力开裂的问题。尤其是通讯设备的机柜组装场景里，薄钢板的安装面如果不加装垫圈，螺母拧紧后局部压强过大，很容易导致板面变形，后期设备运行时的振动还会让连接预紧力快速衰减，出现连接松动的问题。

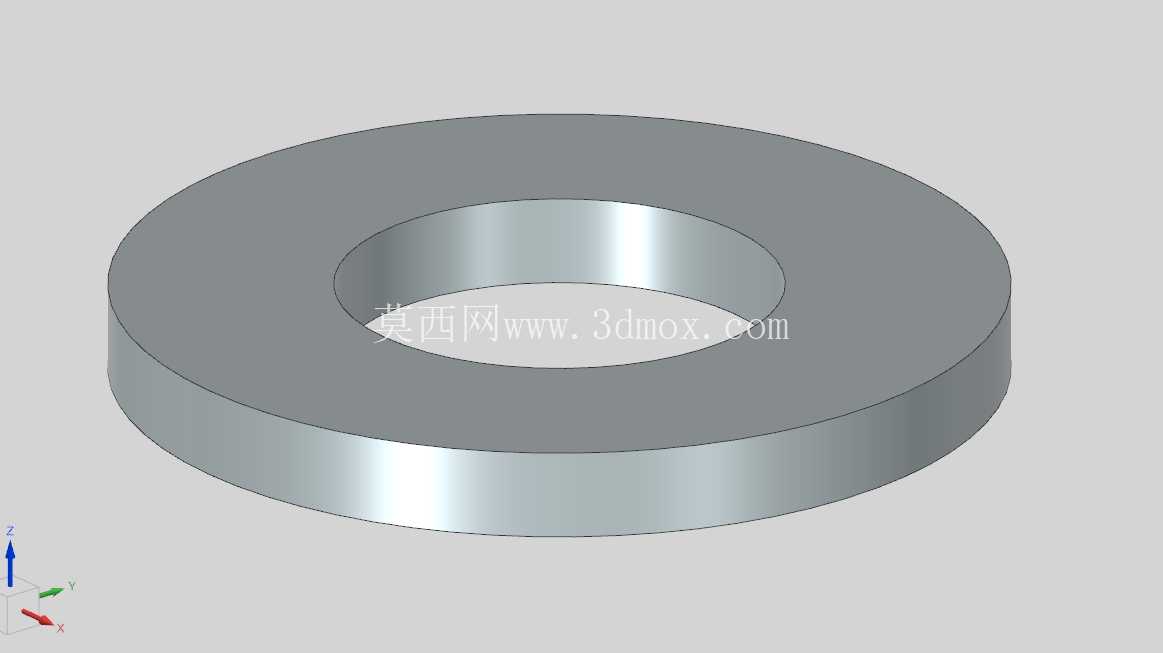

从结构设计的角度看，这款平垫圈采用等厚度环形圆盘结构，两侧端面均为精加工平面，平面度控制在合理公差范围内，保证装配后两端面能分别与螺母端面、被连接件表面充分贴合，不会出现偏载导致的局部应力集中。中心通孔的尺寸设计要适配对应规格的螺栓杆径，通孔与螺栓杆之间保留合理的安装间隙，既方便装配时快速穿入，又不会因为间隙过大导致垫圈偏移，无法均匀覆盖接触面。外径尺寸的设计要匹配对应螺母的对边尺寸，保证垫圈的承压面积完全覆盖螺母的接触面，同时不会因为外径过大干涉周边的其他安装结构，在空间紧凑的通讯设备内部安装场景里，垫圈的外径冗余量控制尤为重要，很多高密度布线的机柜内部，相邻安装孔的间距很小，垫圈外径过大会直接顶到相邻的连接器或者走线槽，导致装配无法完成。

实际选型应用时，还要结合被连接件的材质调整垫圈的厚度，比如被连接件是硬质钢材时，垫圈厚度可以适当减小，保证连接刚性；如果被连接件是工程塑料、覆铜板这类软质材料，就要选择厚度稍大的平垫圈，进一步分散压应力，避免软质材料被压溃。在有防松需求的场景里，这类平垫圈还可以和弹簧垫圈、防松螺母配合使用，平垫圈贴紧被连接件表面，弹簧垫圈设置在平垫圈与螺母之间，既保证接触面的压强均匀分布，又能通过弹簧垫圈的弹力补偿振动带来的预紧力损失。

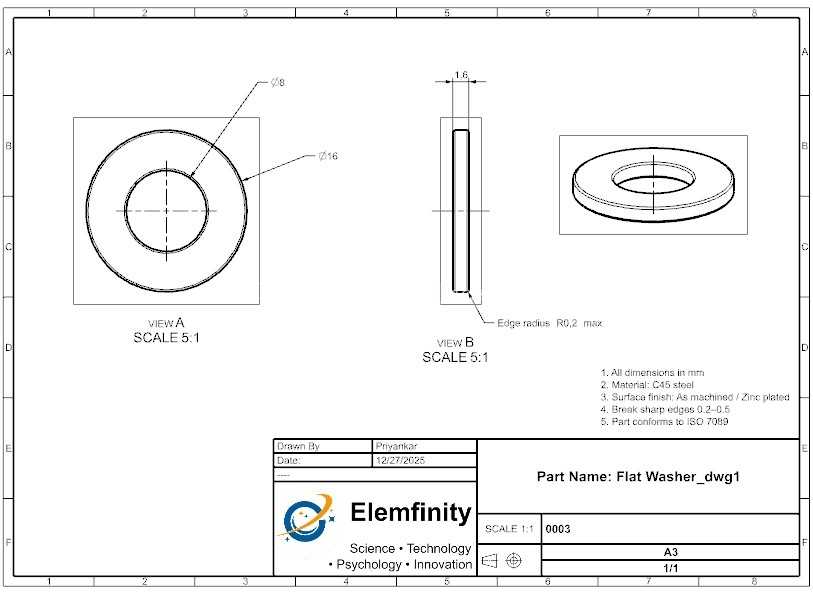

建模过程中要注意两端面的平行度公差，以及内外圆的同轴度要求，如果平行度超差，装配后垫圈会出现倾斜，导致螺栓承受附加的弯曲应力，长期受载下容易出现螺栓断裂的风险；内外圆同轴度超差则会导致安装时通孔与螺栓杆卡滞，或者垫圈一侧突出螺母接触面，无法起到均匀承压的作用。另外垫圈的边缘要做微小的倒角处理，去除冲压或车削加工产生的毛刺，避免装配时毛刺脱落掉入设备内部，造成电路短路或者运动部件卡滞的隐患，这一点在电子通讯类产品的装配中尤为关键，细小的金属毛刺都可能导致整台设备的功能故障。

在不同的应用场景下，平垫圈的材质选择也有区别，普通钢结构连接可以选用常规碳钢冲压垫圈，做镀锌防锈处理即可满足户外使用需求；在有导电要求的接地连接场景，要选用铜质平垫圈，降低接触电阻，保证接地回路的导通可靠性；在有耐腐蚀要求的化工设备或者户外沿海设备上，则要选用不锈钢材质的平垫圈，避免长期使用后锈蚀胀大，导致连接结构卡死无法拆卸。很多设计人员在出工程图时容易遗漏平垫圈的形位公差要求，导致采购回来的垫圈翘曲变形，装配后预紧力达不到设计要求，后期设备运维时频繁出现连接松动的故障，反而增加了后期的维护成本。
