本田Supra100摩托车220mm碟刹制动盘

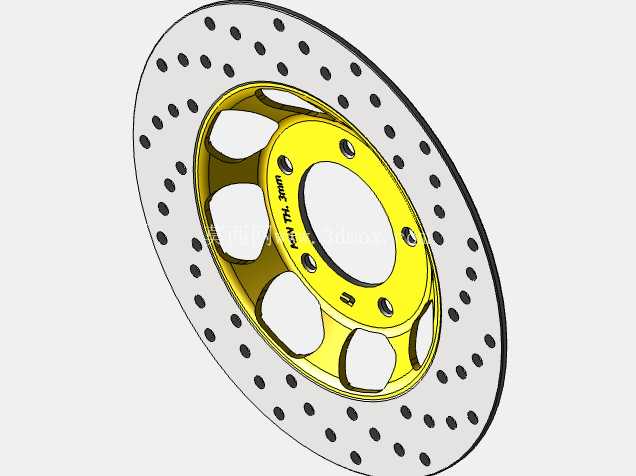

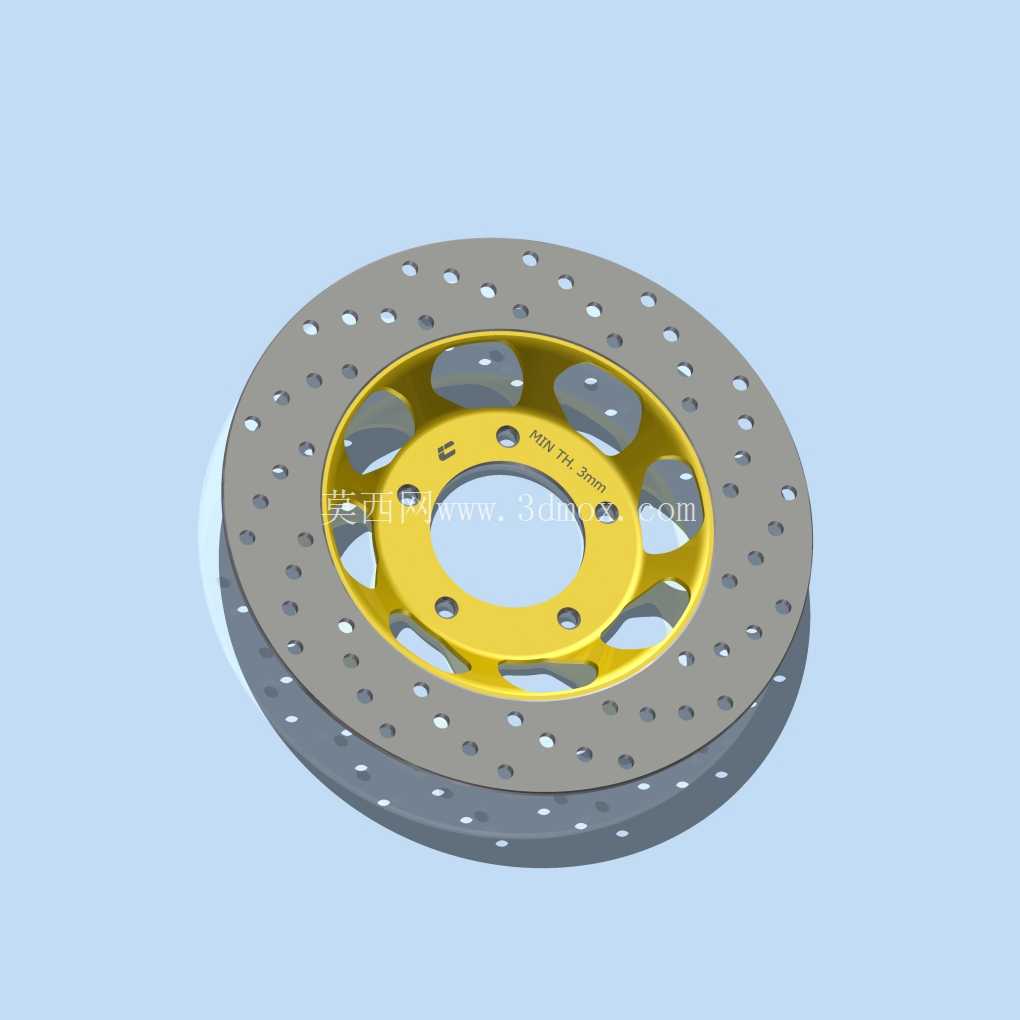

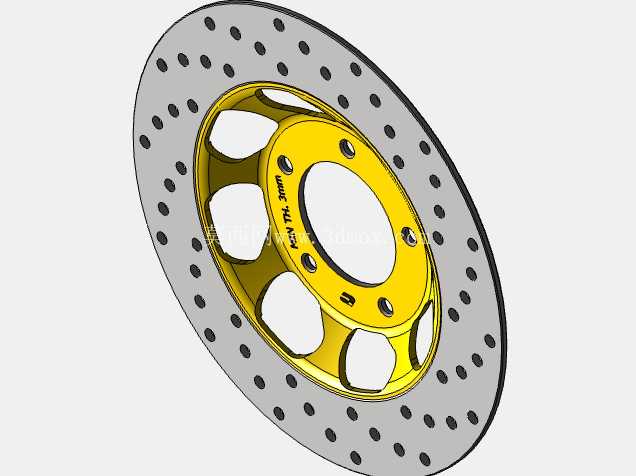

　　从结构设计来看，盘体采用内外分体式结构，外圈摩擦环为铸铁材质，表面均匀分布多组圆形通风散热孔，这些孔洞并非均匀等距排布，而是根据制动时的应力分布做了疏密调整，在摩擦面与刹车片高频接触产生高温时，孔洞能够引导气流穿过盘体带走热量，同时也能在雨天行驶时快速排开摩擦面的积水，避免水滑导致制动距离变长；内圈的安装基座采用金色阳极氧化铝合金材质，通过多组镂空辐条结构与外圈摩擦环刚性连接，这种设计既可以通过铝合金材质降低整体盘体重量，减少前轮的非簧载质量，提升悬挂系统的响应速度，镂空结构也能进一步辅助散热，同时在辐条上预留了对应轮毂安装孔位的定位点，安装时能够直接与前轮轮毂的安装止口匹配，不需要额外制作转接垫片，保证制动盘与轮毂的同轴度，避免高速制动时出现方向盘抖动的问题。这款碟刹制动盘是适配本田Supra 100车型的前轮制动核心部件，外径设定为220mm，属于小排量通勤摩托常用的制动尺寸规格，在日常城市通勤、短途代步的使用场景下，该尺寸的制动盘能够在轮辋有限的安装空间内，平衡制动效能与簧下重量控制，不会因为盘体过大增加前轮转动惯量，也不会因尺寸过小导致制动摩擦面积不足引发热衰减。

　　在实际使用场景中，这类碟刹盘主要承担车辆行驶过程中的减速、驻车制动功能，当骑手捏下前刹手柄时，制动卡钳的活塞会推动两侧刹车片夹紧摩擦环，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速。设计过程中需要重点考虑几个边界条件：首先是安装孔的位置度公差，必须与原厂轮毂的安装螺孔完全匹配，孔位偏差超过0.1mm就会导致安装后盘体偏摆，制动时出现异响和抖动；其次是摩擦环的平面度要求，整个摩擦工作面的平面度公差需要控制在0.05mm以内，保证刹车片与盘体能够完全贴合，避免局部接触导致的偏磨和制动效能下降；另外盘体的厚度设计也经过匹配计算，对应常用的双活塞卡钳刹车片间隙，既保证足够的结构强度承受制动时的夹紧力，不会在紧急制动时出现盘体变形，也不会因为厚度过大导致卡钳活塞行程过长，影响刹车手感。

　　从安装边界来看，220mm的外径尺寸适配原厂17寸前轮辋的内部空间，安装后盘体外缘与轮辋辐条之间保留有足够的安全间隙，不会在车轮跳动时发生干涉，内圈安装基座的中心孔直径与轮毂轴头直径匹配，安装时能够实现自定位，配合固定螺栓的扭矩要求，可以保证盘体在长期使用过程中不会出现松动移位。摩擦环表面的散热孔设计还兼顾了排屑功能，刹车片在长期摩擦过程中产生的磨屑可以通过孔洞及时排出，避免磨屑夹在刹车片与盘体之间造成摩擦面划伤，延长制动盘和刹车片的使用寿命。

　　在结构强度校核方面，设计时需要模拟紧急制动时的最大制动力矩工况，验证盘体在最大夹紧力下的应力分布，确保辐条连接位置、安装孔周边不会出现应力集中导致的开裂，同时还要考虑连续制动后的热变形量，保证高温状态下盘体的平面度变化在允许范围内，不会因为热胀冷缩导致制动卡钳卡滞。对于小排量摩托车来说，前碟刹的制动效能占整车制动能力的70%以上，这款制动盘的设计在保证足够制动摩擦力矩的前提下，通过材质搭配和结构优化尽可能降低重量，对于提升车辆的操控灵活性有明显帮助，日常使用中只要定期检查刹车片磨损情况，避免刹车片磨尽后铁基背板直接摩擦盘体，这类制动盘的使用寿命可以达到数万公里，能够满足日常通勤的使用需求。
