CVT传动系统弹簧保持架结构设计

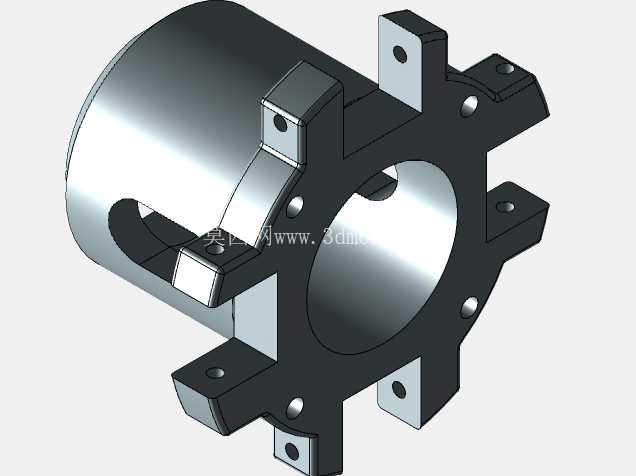

　　周向伸出的六组安装支耳呈对称分布，每个支耳上加工有定位销孔与螺栓过孔，销孔用于与从动轮组件的端盖进行周向定位，螺栓过孔则用于穿装紧固件实现保持架与轮组端盖的刚性连接，支耳的厚度经过载荷校核，可承受弹簧压缩过程中传递的最大轴向推力，避免长期交变载荷下出现支耳变形或断裂问题。主体筒壁上开设的三处对称缺口，是为了避让CVT变速过程中移动轮盘的导向凸台，缺口的边缘做了R2圆角过渡处理，避免应力集中导致的疲劳开裂，同时缺口的宽度尺寸严格匹配导向凸台的运动轨迹，保证轮盘轴向移动时不会与保持架发生运动干涉。在无级变速传动系统的核心结构中，弹簧保持架是承担弹簧定位、载荷传递与运动约束的关键支撑部件，其结构合理性直接影响CVT变速过程的平顺性与部件使用寿命。这款保持架采用一体化筒式主体搭配周向均布安装支耳的结构形式，主体为中空回转结构，内孔用于与CVT输入轴端的定位轴颈配合，配合面采用基孔制过渡配合公差，保证装配后无径向窜动，同时预留足够的轴向滑移空间适配变速过程中弹簧的压缩与复位行程。

　　从设计逻辑来看，这款保持架的结构完全围绕CVT变速机构的运动需求展开：首先要保证弹簧在压缩和复位过程中不会出现径向偏移，因此筒体内壁与弹簧外径的间隙控制在0.5mm以内，既不会因为间隙过小导致弹簧卡滞，也不会因为间隙过大出现弹簧偏磨；其次要兼顾装配工艺性，所有安装孔的位置度公差控制在0.1mm以内，保证与轮组端盖的装配无需额外修配即可顺利对位；另外考虑到部件的轻量化需求，在非受力区域的筒壁做了局部减薄处理，在保证结构强度的前提下降低了转动惯量，减少CVT变速响应的迟滞。

　　从安装边界来看，保持架的最大外缘由支耳外端面决定，装配时需要保证支耳端面与轮组端盖的贴合度达到85%以上，避免局部受力不均导致的连接松动；内孔的轴向长度覆盖弹簧完全压缩后的总长度，保证弹簧在极限压缩状态下依然有足够的导向支撑，不会出现弹簧弹出或错位的问题。在实际应用场景中，这类弹簧保持架多用于小排量乘用车辆的CVT变速器、踏板摩托车的无级变速机构以及部分工业无级调速设备的传动端，其工作环境长期处于交变载荷与一定温度的工况下，因此结构设计时除了尺寸匹配，还需要考虑材料的热处理工艺，安装支耳与主体连接的根部做了加强筋过渡，提升结构的抗疲劳强度。

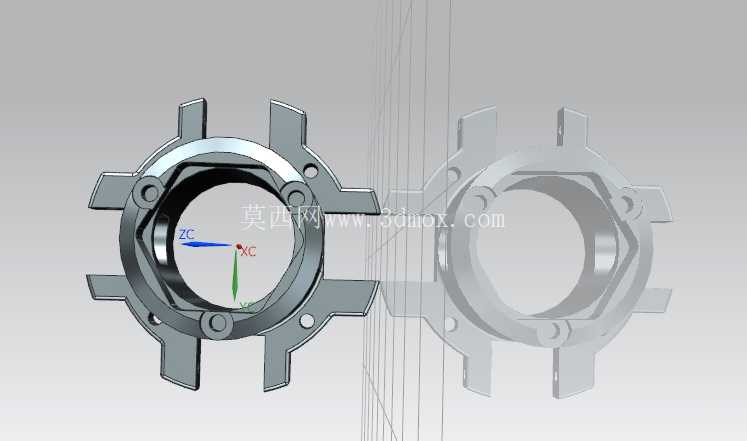

　　不同于普通的弹簧定位套，这款保持架同时承担了轴向定位、周向防转、运动避让、弹簧导向多重功能，每个结构特征都对应明确的装配或运动需求，没有冗余的设计元素：比如支耳上的沉孔结构是为了让螺栓头沉入支耳平面以下，避免螺栓突出部分与周边旋转部件发生刮擦；筒体内壁的环形凹槽是用于安装限位卡簧，限制弹簧的最大压缩行程，避免弹簧被压并导致弹力失效。在建模过程中，这类零件需要重点关注周向特征的均布精度，以及配合面的尺寸公差标注，所有棱角位置除了明确要求的锐边，其余都做了倒钝处理，避免装配过程中划伤操作人员或损坏弹簧表面的防腐涂层。对于结构设计从业者来说，这类传动部件的设计核心不在于复杂的曲面造型，而在于对运动关系的精准把控，每个尺寸的设定都需要结合相邻部件的运动轨迹做干涉校验，比如支耳的伸出长度不能过长，否则会在轮盘最大开度位置与皮带发生摩擦；内孔的倒角尺寸要匹配轴端的导入角，保证装配时可以顺利推入，不会出现卡滞。
