面板安装式IEC C14公头电源输入接插件

做设备结构设计的工程师对IEC C14接口绝不会陌生，这类品字形公座是AC供电输入端最通用的选型方案之一，这次建模的面板安装款，就是专门针对设备壳体嵌入式固定场景做的结构还原。日常选型里，这类接插件最常出现在台式PC主机、开关电源外壳、工业控制终端、小型检测仪器、桌面型电子设备的后侧供电位，承担市电AC220V回路的输入接驳功能，相比直接引线出线的方案，带固定法兰的C14座能让设备供电端的结构强度更高，插拔电源线时不会扯动内部接线，也能避免线材直接穿出壳体带来的防护缺口。

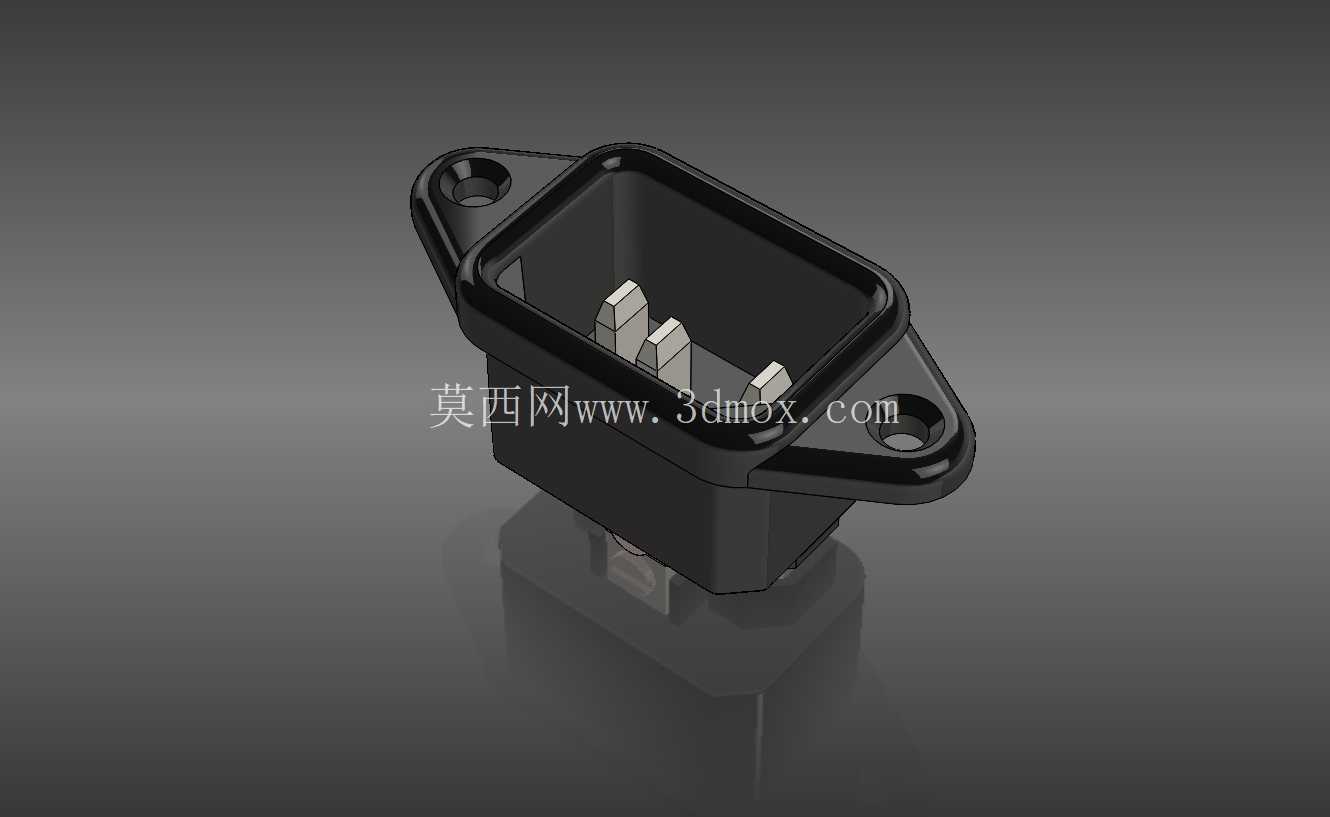

建模时最先敲定的是安装法兰的边界尺寸，这类标准件的安装孔位是行业通用规格，两个带沉台的固定耳分别位于接插件本体两侧，孔位间距匹配市面常规C14座的开孔尺寸，设备壳体开孔时只需要按照本体轮廓开出矩形避让槽，两个固定孔位对齐后用M3螺丝锁紧即可，沉台设计能让螺丝头完全埋入法兰面，不会突出壳体表面影响外观或者干涉其他部件安装。接插件的插片部分完全按照IEC标准的尺寸做还原，三个铜质插片呈品字形排布，接地插片位于上方偏左位置，零火线插片平行排布在下方，插片的厚度、间距、伸出长度都严格匹配通用C13电源线母头的插拔公差，不会出现建模尺寸偏差导致实际装配时插接过松或者插不进去的问题。

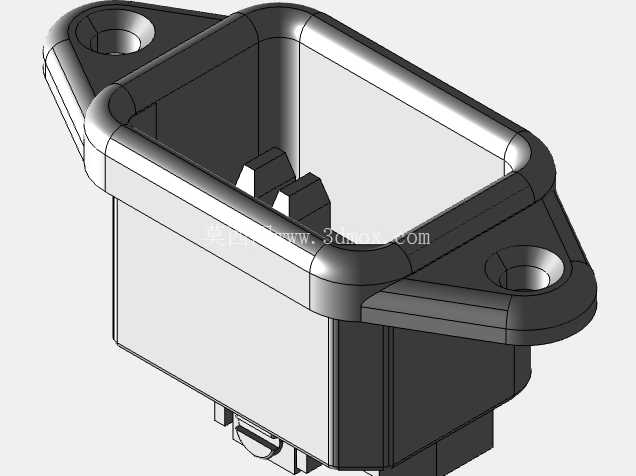

从结构设计的角度看，这款接插件的本体外壳采用黑色绝缘阻燃材质，建模时还原了外壳的拔模斜度与边缘圆角，法兰面与壳体贴合的一侧做了平整处理，实际装配时可以在法兰与壳体之间加贴密封泡棉，提升设备壳体的防尘防护等级。接插件的尾部是接线端，建模时预留了焊片或者螺丝接线的空间，结构工程师在做内部布线时，可以根据载流需求选择不同线径的电源线，直接压接或者焊接在尾部接线位即可，不需要额外做转接结构。

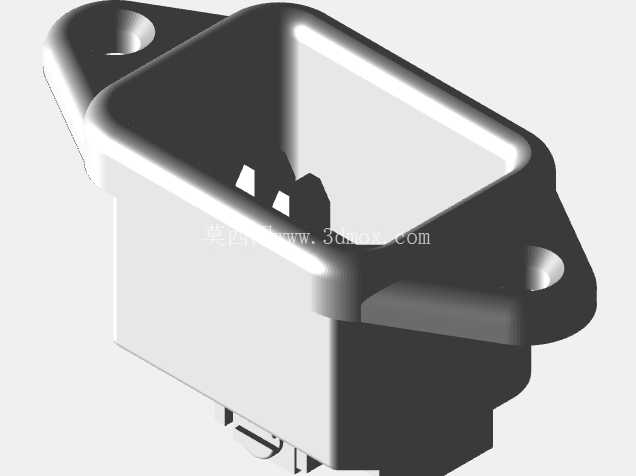

很多新手工程师在做这类接插件建模时容易忽略安装边界的避让空间，这次建模特意还原了接插件本体伸入设备内部的深度尺寸，在做壳体结构排布时，只要按照模型给出的内部占位预留空间，就不会出现内部元器件与接插件尾部干涉的问题。另外法兰面的厚度也做了准确还原，针对不同厚度的设备钣金壳体或者塑料壳体，都能匹配对应的安装固定方式，薄钣金可以用卡簧或者螺母固定，厚塑料壳可以直接做热熔柱或者螺丝柱锁紧。

在实际设备应用场景里，这类面板安装C14座相比线装式的接头还有一个明显优势，就是更换维护方便，如果接插件出现烧蚀或者接触不良的问题，只需要拆掉两个固定螺丝就能更换新的座子，不需要拆动设备内部的其他布线，大幅降低后期维护的时间成本。建模时也还原了接插件外壳的定位凸台，在壳体开孔时对应做上定位缺口，就能避免安装时接插件出现转动偏移，保证插接口的方向始终水平，不会出现电源线插好后歪扭的情况。

从载流特性来看，标准C14接口的额定载流为10A，完全覆盖常规小型电子设备、工控终端、IT设备的供电需求，建模时插片的导电截面尺寸也按照10A载流的标准铜件尺寸做还原，结构工程师选型时可以直接参考模型尺寸评估载流冗余，不需要再额外核对标准件的尺寸参数。接插件的插片根部做了防错位挡块，只有对应规格的C13母头才能顺利插入，能避免误插其他规格的供电接头带来的安全隐患。
