踏板车螺旋弹簧式减震阻尼构件

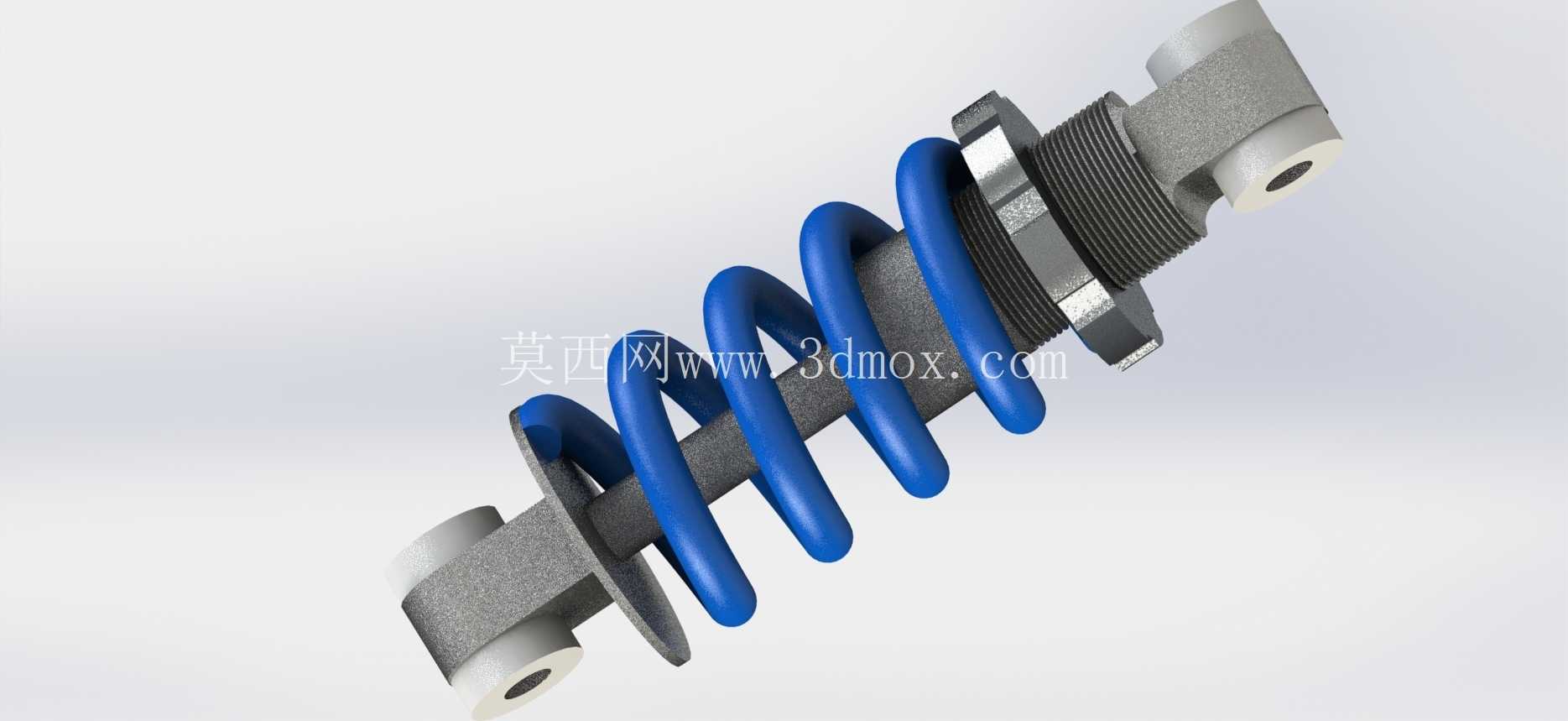

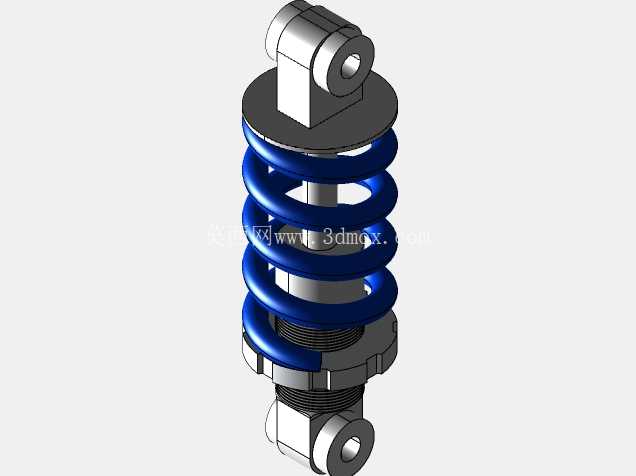

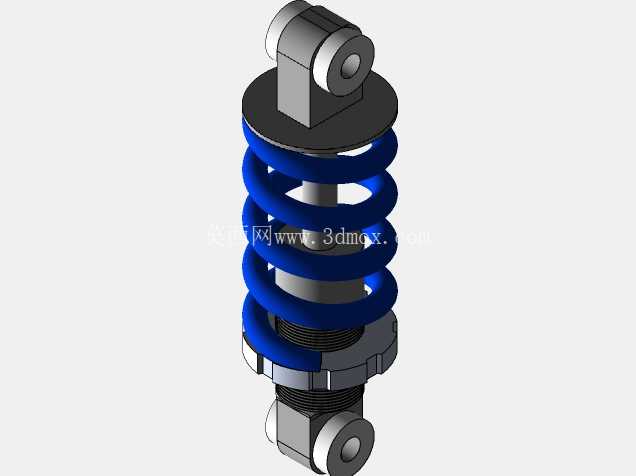

日常做两轮代步车结构匹配时，这类小尺寸弹簧阻尼一体式减震是踏板车型后悬常用的配置，区别于跨骑车型的长行程减震，踏板车的安装空间被座桶、动力舱挤压，留给减震的布置余量非常有限，设计时首先要卡准安装边界，避免和周边的线束、护板、传动箱外壳产生运动干涉。这款减震的总长度压缩到80mm级，外径控制在42mm，上下吊耳的安装孔同轴度公差要控制在0.1mm以内，装配时才能保证铰接点转动顺畅，不会出现别劲导致的阻尼卡滞、弹簧偏磨问题。

从功能逻辑上看，这类阻尼弹簧一体式构件承担两个核心作用：蓝色螺旋弹簧负责承载车身及驾乘人员的静态载荷，过滤路面传来的高频小幅振动，内部的阻尼芯则负责耗散弹簧压缩回弹过程中蓄积的能量，避免车辆经过颠簸路面后出现持续的余振，保证行驶过程中车轮始终贴合路面，不会因为弹跳失去抓地力。很多新手建模时容易忽略弹簧的并圈长度，直接按自由长度做等节距弹簧，实际装车后一旦触底就会出现弹簧刚性碰撞，不仅会产生异响，还会加速阻尼芯的密封件磨损，导致液压油渗漏失效，建模时必须预留10%左右的压缩余量，将弹簧压并长度控制在总行程的下限位置，同时在阻尼芯端部设置橡胶缓冲垫，作为最后一道触底防护。

结构细节上，上端的螺纹调节段是用来调整弹簧预压量的，不同载重需求下可以通过旋转调节螺母改变弹簧初始预紧力，单人骑行时预压量调小，减震反应更灵敏，载物或双人骑行时适当加大预压，避免减震过早触底。建模时要注意螺纹段和阻尼外筒的同轴度，调节螺母的行程要做限位，防止旋转过量导致弹簧脱出。表面做喷砂质感的金属端件是吊耳安装座，采用粉末冶金工艺成型时，要保证安装孔内的衬套过盈量在0.02-0.05mm之间，过松会出现衬套窜动产生异响，过紧则会压裂粉末冶金基体。

实际选型匹配时，不能只看外形尺寸，还要结合整车偏频计算弹簧刚度，踏板车后悬偏频一般控制在1.5-2Hz之间，乘坐舒适性最佳，弹簧刚度选得过大会导致减震过硬，小颠簸过滤差，刚度过小则会出现打底、支撑不足的问题，过弯时侧倾幅度大影响操控稳定性。阻尼阀系的匹配要和弹簧刚度对应，复原阻尼力一般设置为压缩阻尼力的3-4倍，这样既能快速吸收路面冲击，又能拉住弹簧避免回弹过快产生抛跳感。建模过程中要把弹簧的螺旋升角、丝径参数和实际选型的弹簧参数对应，不能只做外观示意，否则后续做运动仿真时，弹簧的压缩变形量计算会出现偏差，无法验证极限工况下的运动干涉情况。

安装层面，上下吊耳的铰接轴线要保持平行，和后摇臂的转动轴线平行度误差不能超过0.5°，否则减震工作过程中会承受侧向弯矩，长期使用会导致阻尼杆弯曲、油封漏油。很多维修场景下更换副厂减震容易出现偏磨问题，本质就是安装孔位的位置度公差没控制好，看似能装上去，实际工作时一直受侧向力，使用寿命会大幅缩短。做三维建模时，要把周边的安装边界件一并导入装配体做运动干涉检查，模拟减震从最大伸长到最大压缩的全行程，确认弹簧外圈和周边护板、线束的最小间隙保持在5mm以上，避免车辆行驶过程中振动摩擦损坏周边零件。
