兼容Arduino的5x4薄膜矩阵按键设计

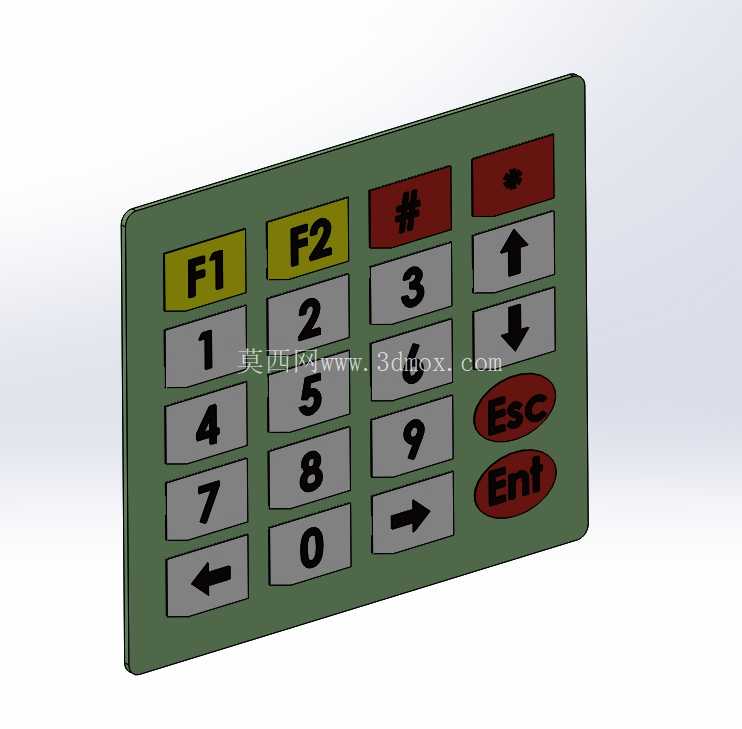

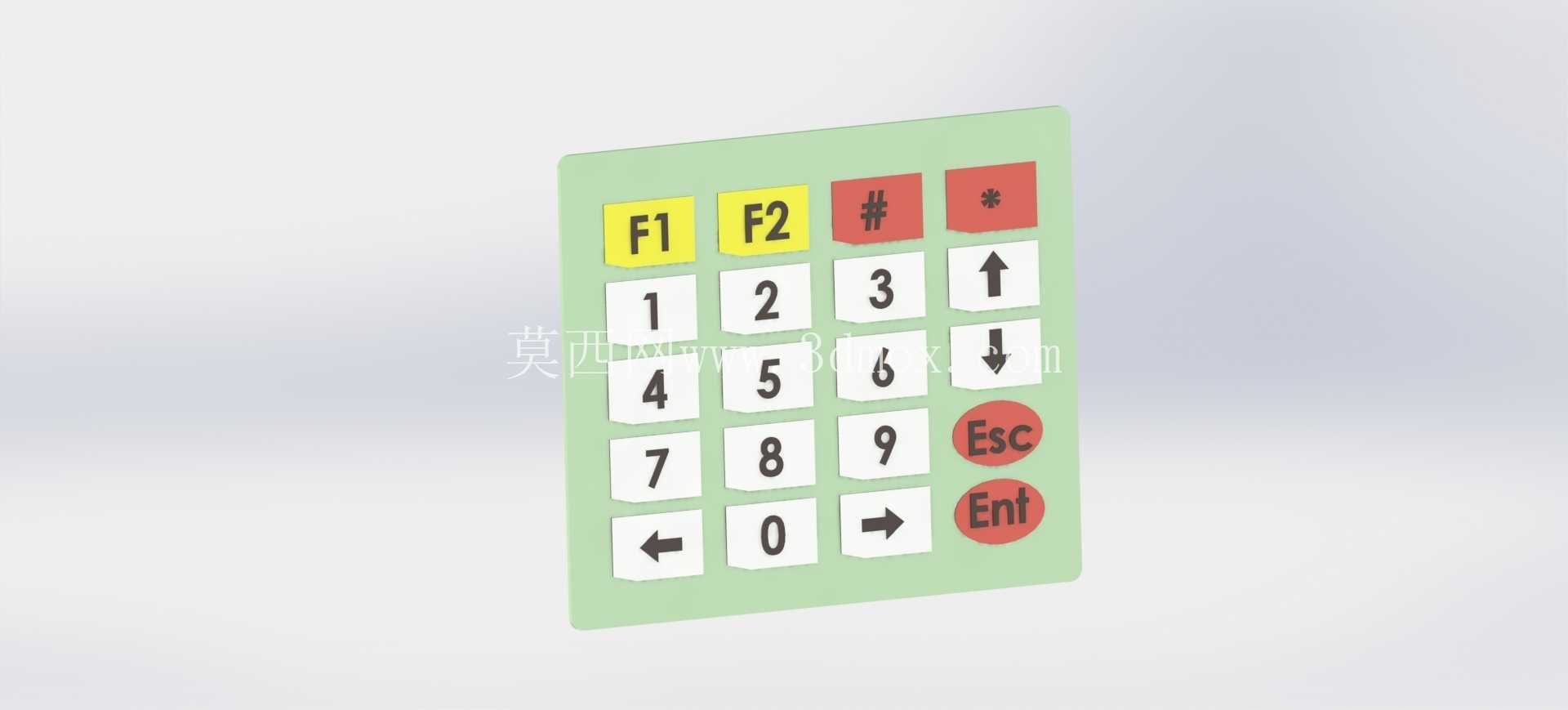

　　在嵌入式开发、小型工控终端、门禁交互面板这类需要紧凑按键输入的场景里，5x4矩阵排布的薄膜键盘是兼顾成本与功能密度的常用选型，这类按键模组不需要占用过多主控IO资源，通过行列扫描的方式就能实现20个独立按键的信号识别，非常适合IO资源紧张的单片机类项目使用。这款按键模组采用薄膜开关结构，整体基底为浅绿色柔性PET材质，按键区域做了分色标识处理，最上方的功能键区用黄色标注F1、F2两个自定义功能键，红色区域标注符号键与功能确认、取消类按键，数字与方向导航区采用白底黑字印刷，方便操作人员在不同光线环境下快速识别按键功能。

　　从结构设计层面看，这类薄膜键盘的核心是底层的导电银浆线路，上层的柔性按键凸点通过按压接触导通行列线路，不需要额外的机械按键结构，整体厚度可以控制在1mm以内，安装时只需要在设备面板预留对应尺寸的开孔，通过背面的背胶就可以完成固定，不需要额外的螺丝固定位，对安装空间的要求极低。按键排布上，4行5列的布局充分利用了矩形空间，第一行排布功能与符号键，第二到第四行整合数字0-9、上下左右方向导航、退格、确认、取消等常用操作按键，覆盖了数字输入、参数调整、功能确认这类嵌入式终端最常用的输入需求，不需要额外扩展按键就能满足多数小型交互设备的输入要求。

　　设计过程中需要重点考虑按键的触发力度与导通可靠性，薄膜按键的触发行程通常在0.3-0.5mm之间，触发力度控制在150-250g区间，既可以避免误触，也不会因为按压力度过大影响操作手感；分色印刷的设计不是单纯的外观装饰，不同颜色的按键区域对应不同的功能分区，操作人员在盲操作时也能通过颜色边界快速定位按键区域，降低输入错误率。安装边界方面，这类薄膜键盘的引出端通常采用柔性FPC排线，排线长度可以根据设备内部的主板安装位置调整，不需要在面板上预留过大的走线空间，面板开孔只需要匹配按键区域的外形尺寸，边缘预留2-3mm的压合边就可以保证背胶粘贴的密封性，避免灰尘、水汽从按键边缘进入设备内部。在实际项目应用中，这类矩阵键盘可以直接对接Arduino类开源主控的IO口，通过简单的行列扫描代码就能实现按键值读取，不需要额外的解码芯片，外围电路只需要在行列线路上增加简单的上拉电阻就可以稳定工作，非常适合原型开发、小型定制化设备的快速迭代。和传统的机械按键矩阵相比，薄膜结构的矩阵键盘没有活动的机械结构件，使用寿命可以达到百万次按压级别，同时整体重量极轻，不会给便携式设备增加额外的负重，在手持检测设备、小型门禁终端、工业参数设置面板这类场景中，这类按键模组的适配性远高于独立机械按键组合的方案。

　　设计时还需要考虑按键表面的耐磨性能，按键字符采用反向印刷在PET薄膜内侧的工艺，长期按压摩擦也不会出现字符磨损脱落的问题，表面的PET层做了哑光处理，避免强光环境下的反光影响按键识别。从三维建模的角度看，这类薄膜键盘的模型不需要做复杂的内部结构还原，重点是准确还原按键的排布位置、分色区域、外形轮廓与安装定位标记，方便结构设计师在做设备面板设计时直接调用，匹配面板开孔位置与背胶粘贴区域，避免出现安装干涉的问题；模型中按键的凸点高度也需要准确还原，确保面板装配后按键表面和面板的高度差符合人机操作的要求，不会出现按键凹陷或者突出过多影响操作手感的问题。
