带连接器Nema17规格步进电机三维设计

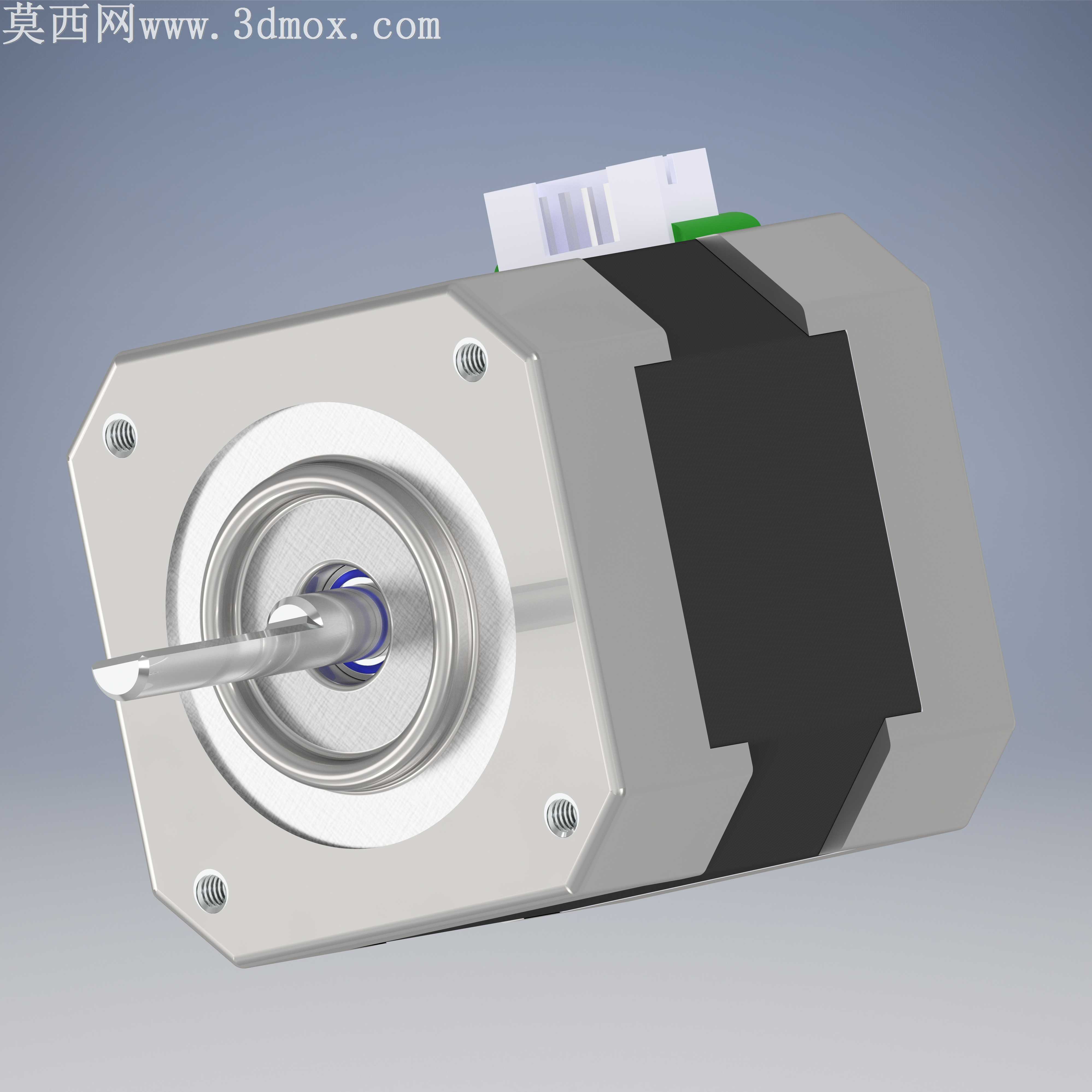

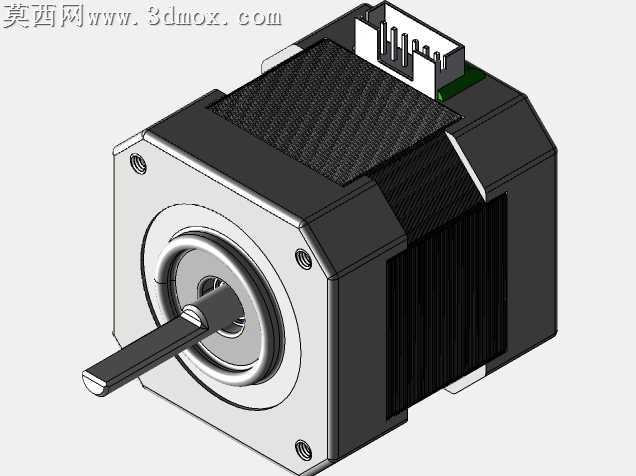

本作品为带连接器的Nema17规格步进电机三维建模设计，整体建模过程严格遵循工业级步进电机的实际尺寸规范，在三维建模软件中通过参数化草图绘制、特征拉伸、旋转切除、阵列等操作完成主体结构搭建。首先针对电机前端法兰端盖进行建模，精准还原四个安装螺丝孔的位置、孔径与沉头结构，输出轴部分还原了D型切边轴的特征，还原轴端与轴承配合的台阶结构，保证安装配合尺寸的准确性。电机主体机壳部分采用方形切角结构设计，建模时还原机壳表面的散热贴合平面，中部定子包裹区域的黑色包覆层通过独立实体建模，区分不同材质的装配关系，还原机壳与端盖的扣合定位结构。尾部集成的连接器部分，还原白色塑壳接插件的外形、插针排布结构以及侧边的绿色卡扣定位特征，还原接插件与电机尾端出线部位的衔接结构，保证整体装配关系符合实物逻辑。材质与渲染阶段，针对不同部件赋予对应物理材质：金属端盖与机壳赋予磨砂铝合金材质，调整金属粗糙度与反射参数，还原金属机壳的哑光金属质感；中部定子包覆层赋予哑光黑色工程塑料材质，调整漫反射参数还原橡胶类包覆的柔和质感；输出轴赋予光亮不锈钢材质，添加细微的表面划痕纹理提升真实感；尾部连接器塑壳赋予亮白色阻燃塑料材质，绿色卡扣赋予硬质塑料材质，接插件内部插针赋予镀锡金属材质。渲染阶段采用三点布光方案，主光源从侧上方打亮电机主体轮廓，补光消除暗部死黑，轮廓光勾勒电机边缘结构，添加柔和的地面反射效果，突出各部件的材质差异与结构细节。设计过程中重点考量模型的工程实用性，所有安装尺寸、配合公差均参考Nema17步进电机的通用行业标准，模型可直接用于自动化设备装配仿真、3D打印结构验证、机电一体化方案展示等场景，各部件均为独立可编辑实体，支持后续的结构修改、参数调整与工程图导出，整体模型拓扑结构规整，无破面、重叠面等建模问题，曲面过渡顺滑，装配层级清晰，能够直观展现带连接器款Nema17步进电机的完整结构与外观特征。
