LM2596可调降压直流稳压模块三维建模

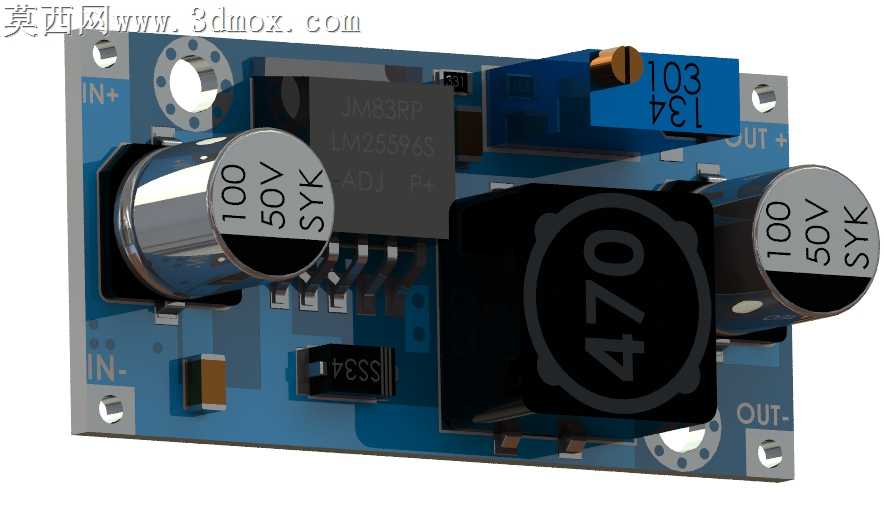

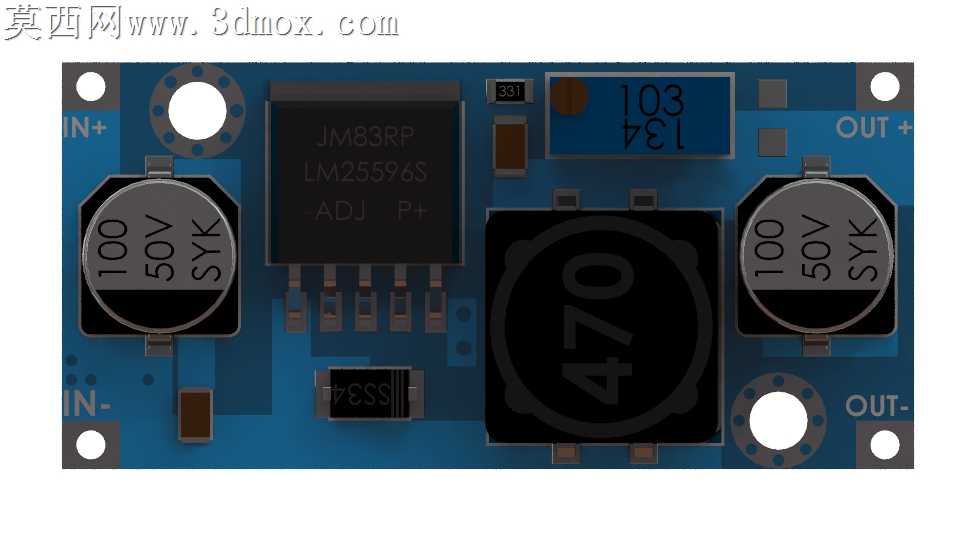

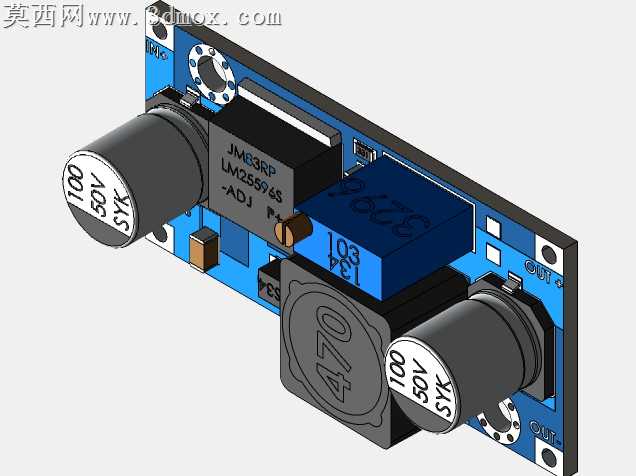

本模型围绕LM2596可调降压DC-DC电源模块开展三维建模工作，建模过程中严格遵循实物的尺寸比例与结构布局，完整还原了模块的全部组成部件。首先针对PCB基板进行建模，精准复刻了板体的轮廓、安装孔位、边缘走线对应的结构特征，板体表面的丝印标识也按照实物的位置与内容进行还原，保证外观辨识度。核心的LM2596S-ADJ稳压芯片建模时，还原了芯片的塑封本体轮廓、引脚排布与表面的激光印字参数，芯片周边的贴片元件包括103电位器、贴片电容、整流二极管、功率电感都逐一按照实物尺寸建模，其中功率电感还原了磁芯外包裹的屏蔽层结构、表面的印字参数，两个直插电解电容分别还原了铝制外壳、顶部的防爆压痕、套管表面的容值耐压标识与极性标注，电容的引脚焊接位置也与PCB焊盘完全对应。板载的输入输出接线端子还原了金属接线柱与塑料基座的结构，端子旁的极性标识也做了对应呈现。材质渲染阶段，PCB板采用哑光蓝绿色阻焊材质，模拟真实电路板的质感；电解电容的铝壳赋予金属磨砂质感，套管采用PVC哑光塑料材质；芯片与贴片元件采用黑色哑光塑封材质，引脚赋予镀锡金属光泽；功率电感的屏蔽层采用深灰色哑光金属材质，电位器的调节旋钮采用铜色金属材质还原实物的可调端特征。建模过程中对所有元件的装配间隙做了精准控制，还原了实际生产中元件贴装后的空间位置关系，既保证了整体结构的完整性，也清晰呈现了各元件的功能分区：输入侧的滤波电容负责对输入直流电压进行初步滤波，核心稳压芯片配合周边的电感、续流元件完成电压降压转换，输出侧的滤波电容对转换后的电压进行二次滤波保证输出平稳，可调电位器用于调整输出电压的幅值。整个模型结构严谨，细节还原度高，可用于电源类产品的结构装配验证、电子教学演示、产品展示等场景，建模过程中对电子元件的标准化建模逻辑也可复用至其他电路板类模型的搭建工作中。
