重载型液压油缸三维结构设计作品

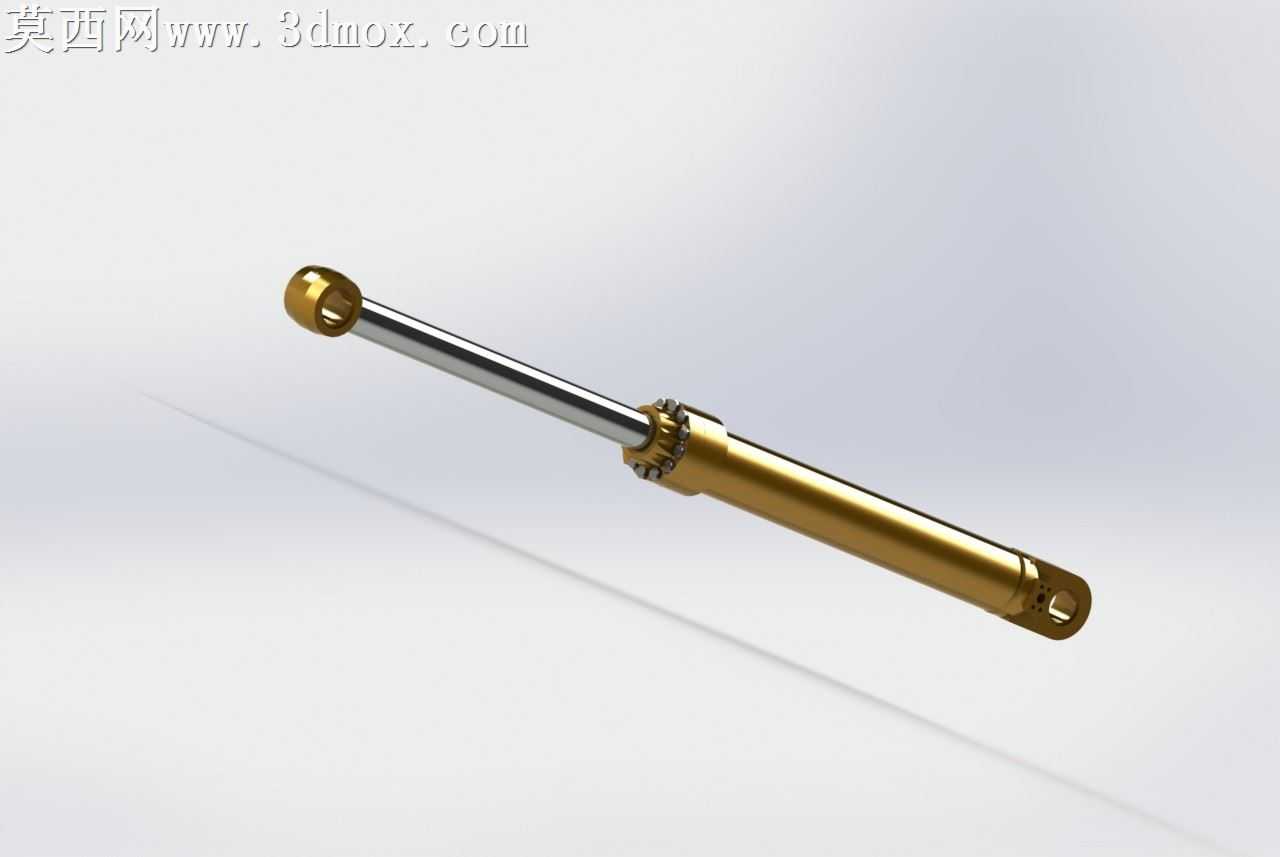

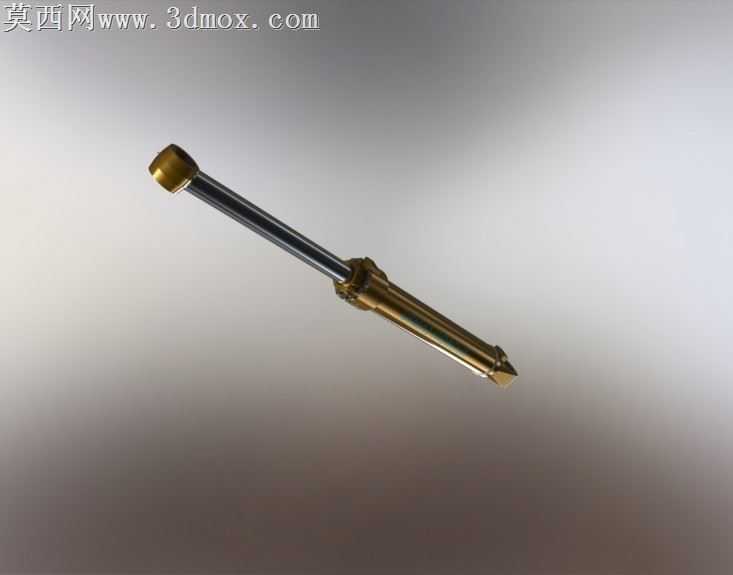

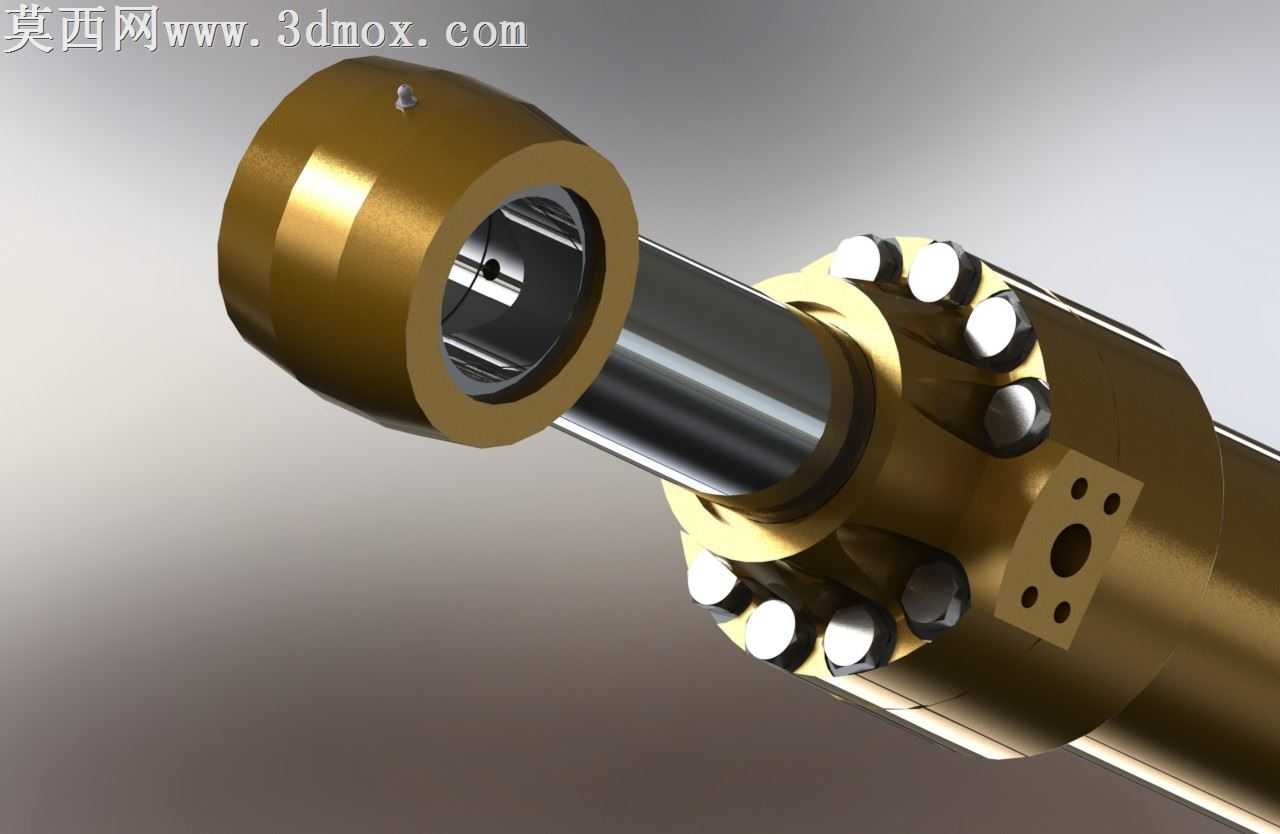

本作品为重载型液压执行元件的三维设计成果，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压元件的通用设计规范，对各部件的配合公差、安装尺寸进行了精准还原。渲染阶段采用金属质感材质体系，缸筒外壁、端盖法兰部分赋予抛光黄铜材质，通过调整材质的反射率、粗糙度参数，还原金属件机加工后的细腻光泽与厚重质感；活塞杆部分采用镀铬钢材材质，模拟高硬度光滑表面的镜面反射效果，搭配柔和的渐变背景布光，突出部件的轮廓层次与装配关系。结构设计上，作品完整还原了法兰式安装端盖、多螺栓紧固结构、活塞杆导向套、进出油口安装法兰等核心结构，端盖部分采用周向均布的内六角螺栓实现缸筒与端盖的刚性连接，保证高压工况下的密封可靠性；活塞杆伸出端设置有防尘密封结构的安装位，可适配常规液压油缸的防尘圈、斯特封等密封组件；缸体侧面预留的油口法兰带有标准化安装孔位，可直接对接液压管路的接头组件。设计过程中优先考虑液压元件的工程实用性，各部件均按照可实际加工生产的结构进行建模，未添加冗余的装饰性结构，所有装配关系均符合液压油缸的实际装配逻辑，可直接用于液压系统的方案演示、结构教学以及后续的工程图纸转化工作，能够直观展现重载液压油缸的内部构造与外部安装特征，帮助学习者快速理解法兰式液压油缸的组成结构与工作原理。
