V6发动机简易气缸盖结构设计

这款气缸盖针对V6发动机的配气与燃烧室密封需求设计，目前预留了喷油嘴的安装接口，属于开发阶段的简化结构方案，可用于动力系统前期方案验证、教学演示以及逆向设计参考。从实际应用场景来看，V型六缸发动机多用于中大排量乘用车、轻型商用车以及部分小型工程机械动力单元，气缸盖作为发动机顶部核心承载部件，需要同时满足燃烧室密封、配气机构安装、冷却润滑回路连通、进排气道导流的多重功能，这款简化结构在核心安装边界上完全匹配直列三缸单侧缸体的对接需求，对应V6发动机单侧缸排的布置逻辑，可直接用于单侧配气系统的动作模拟与干涉检查。

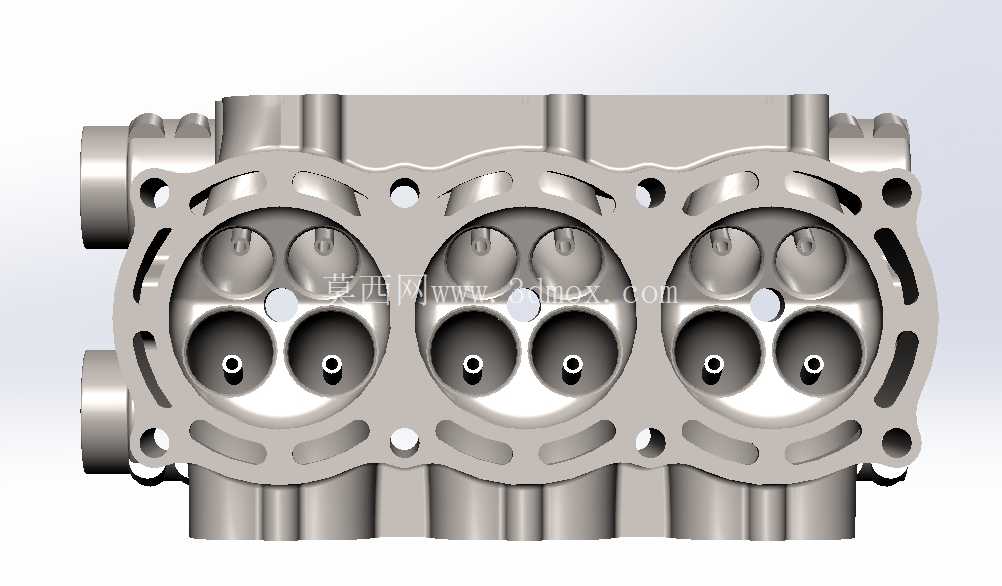

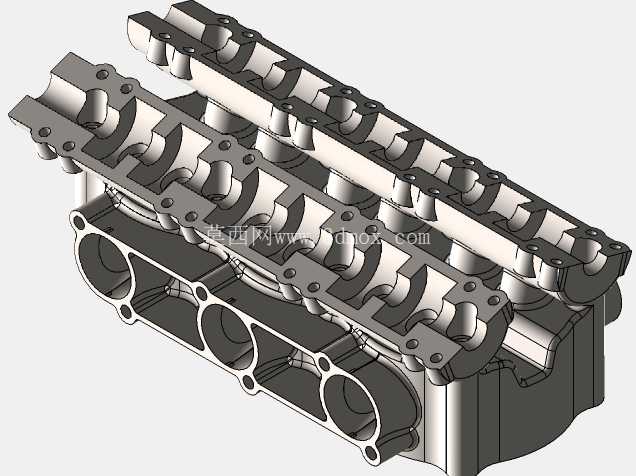

从功能特性来看，该结构完整保留了缸盖的核心功能区域：底部的燃烧室凹坑对应活塞上止点的压缩空间，周边均匀布置的螺栓孔用于和缸体、缸垫实现压紧密封，孔位的节圆尺寸与缸体顶面螺纹孔位置完全对齐，安装时可按照对角线顺序逐步拧紧，保证密封压力均匀分布，避免缸垫冲蚀失效。上部的进排气道采用直道简化设计，虽然没有做量产版的滚流气道优化，但气道的走向、接口位置完全匹配常规V6发动机的歧管安装面，可用于进排气系统的对接模拟，验证歧管安装的操作空间是否充足。凸轮轴安装座采用整体式加工结构，座孔的同轴度预留了加工余量，可直接用于凸轮轴的装配模拟，检查凸轮轴转动时与缸盖本体、气门挺柱的运动干涉情况。

设计思路上，这款结构优先保证核心安装尺寸的准确性，省略了量产缸盖上的加强筋、局部凸台、传感器安装孔等细节结构，一方面可以降低建模复杂度，加快前期方案验证的迭代速度，另一方面也方便使用者根据自身需求追加细节，比如补充喷油嘴安装孔、冷却水道的内部结构、气门导管与座圈的镶嵌结构。冷却回路的布置上，缸盖内部预留了连通缸体水套的通道接口，位置对应缸体顶面的水套孔，可实现冷却液从缸体向上流入缸盖，带走燃烧室、气门座区域的热量，避免局部过热导致的结构变形。润滑油道的接口同样做了预留，对应凸轮轴润滑、液压挺柱供油的通道位置，可满足配气机构的润滑需求。

外形尺寸与安装边界方面，这款缸盖的长度对应三个气缸的中心距总和，三个气缸按照等间距布置，缸径方向的尺寸与常规V6发动机的单缸排量匹配，宽度方向覆盖进排气道的外轮廓，安装时不会与V型夹角内的进气歧管、外侧的排气歧管产生空间干涉。缸盖的高度方向从燃烧室顶面到凸轮轴盖安装面的尺寸，预留了气门升程的运动空间，气门全开时不会与活塞顶部发生碰撞，同时也给气门弹簧、挺柱留下了足够的安装位置。需要注意的是，这款简化结构没有做壁厚的轻量化优化，整体壁厚采用均匀设计，适合用于结构原理演示、装配干涉检查，如果用于实际性能仿真，还需要根据热负荷、机械负荷的计算结果调整局部壁厚，追加加强结构，优化水道的导流结构，保证各缸冷却均匀。另外目前预留的喷油嘴安装位置为平面结构，后续可根据直喷或者歧管喷射的不同方案，加工对应的喷油嘴安装孔、密封锥面以及固定点，匹配不同的燃油喷射系统需求。
