ROTRON RT690-XE转子外壳结构设计

这款转子壳体是小型转子式动力单元的核心承载构件，主要适配小排量回转式动力设备，在小型航空辅助动力、便携特种作业动力、轻型无人载具动力系统中有着广泛应用场景，这类动力单元往往对壳体的集成度、重量控制、密封可靠性有着极高要求，壳体作为整个动力单元的装配基体，需要同时承担转子腔密封、周边附件安装定位、工作载荷承载、散热路径构建等多重功能，其设计合理性直接决定整个动力单元的运行稳定性与服役寿命。

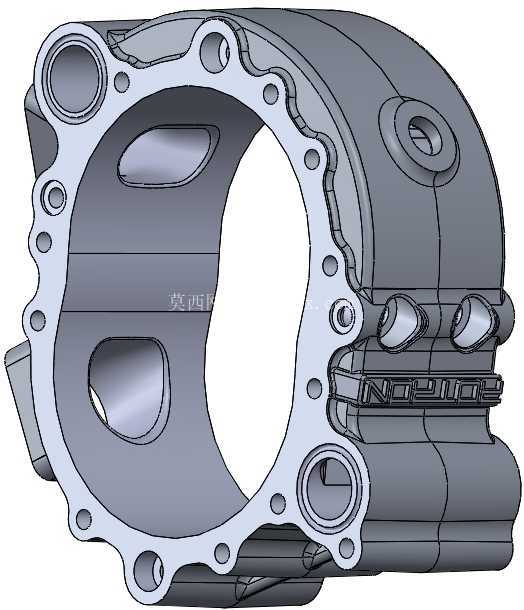

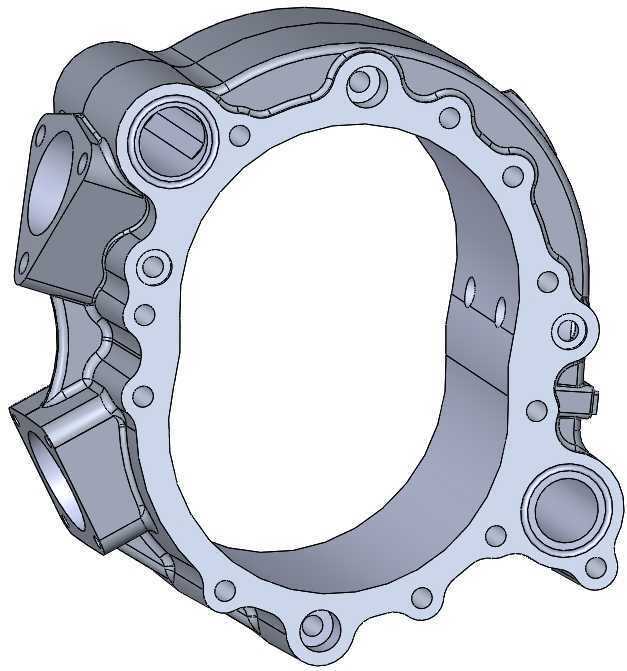

从实际功能特性来看，该壳体采用一体化铸造成型的主体结构，围绕中间的转子工作腔做环形布局，周向均匀分布的螺栓孔用于实现壳体与端盖的紧固连接，螺栓孔的位置排布经过载荷校核，能够保证合模面的压力均匀分布，避免工作过程中出现局部密封失效导致的工质泄漏。壳体上集成的多个不同通径的接口，分别对应进气通路、排气通路、润滑介质通路以及附属安装位，无需额外加装转接构件即可完成周边管路与附件的装配，大幅减少了整机的零件数量，降低了装配复杂度与潜在泄漏点。

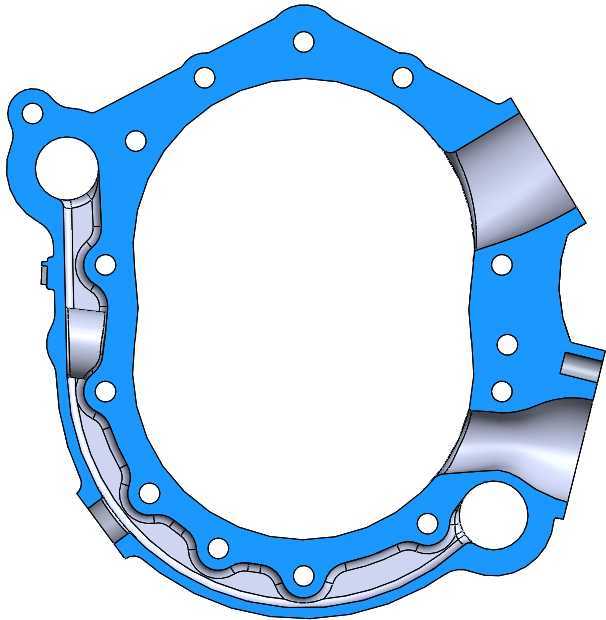

设计过程中，首先基于转子的运动包络确定内腔的核心轮廓，保证转子在高速旋转过程中与壳体内壁保持均匀的设计间隙，既避免运动干涉，又能保证腔室的密封性能，减少工质泄漏带来的效率损失。壳体壁厚采用渐变式设计，在螺栓连接、接口承载等应力集中区域适当增加壁厚，在非承载的环形区域做等强度减薄处理，在保证结构刚度满足工作压力要求的前提下，尽可能控制壳体整体重量，适配轻量化动力单元的设计需求。壳体上的定位凸台与安装孔位均采用统一的基准设计，所有加工面的基准都与转子腔中心保持严格的形位公差要求，保证端盖、轴承、外接附件装配后与转子的同轴度符合设计规范，减少运转过程中的偏磨与振动问题。

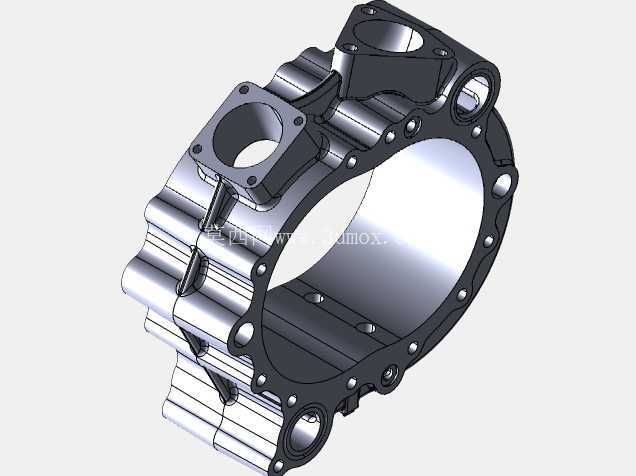

从安装边界来看，该壳体的核心安装尺寸围绕转子腔中心展开，整体环形轮廓的宽度适配80mm的转子组件安装需求，排气接口通径38mm、进气接口通径40mm，能够满足345cc排量动力单元的进排气流量需求，不会出现通路过窄导致的进排气阻力过大问题。壳体整体重量控制在2187g，在同排量的铸铁壳体中重量优势明显，配合铸造铝合金的材料特性，能够实现较好的散热效果，工作过程中转子腔产生的热量可以通过壳体的环形外壁快速散出，无需额外加装复杂的散热结构即可满足持续工作的温度要求。

在实际工程应用中，这类转子壳体的铸造工艺性也是设计阶段重点考量的内容，壳体的外壁拔模角度均匀，内部没有过于复杂的孤立型芯结构，适合采用金属型重力铸造或者低压铸造工艺成型，铸件的成品率较高，后续加工余量分布均匀，主要加工面集中在合模端面、转子腔内壁、接口安装面以及轴承安装位，加工工序排布紧凑，适合批量生产。壳体上的各个连接部位都做了圆角过渡处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时也能减少工作过程中交变载荷作用下的疲劳失效风险。对于结构设计从业者而言，这类集成式壳体的设计思路具备较高的参考价值，其将功能集成、工艺性、重量控制、装配便利性做了较好的平衡，没有冗余的结构设计，每一处轮廓与凸台都对应明确的功能需求，没有为了造型增加不必要的结构，完全围绕动力单元的实际工作需求展开设计，能够为小型回转式动力装置的壳体设计提供可参考的结构布局思路，尤其是在多接口集成、螺栓排布优化、等强度壁厚设计方面的处理方式，能够直接迁移到同类环形壳体的设计工作中，减少设计迭代过程中的校核工作量，规避常见的密封失效、应力集中、装配干涉等问题。
