折叠式概念四旋翼航拍无人机设计

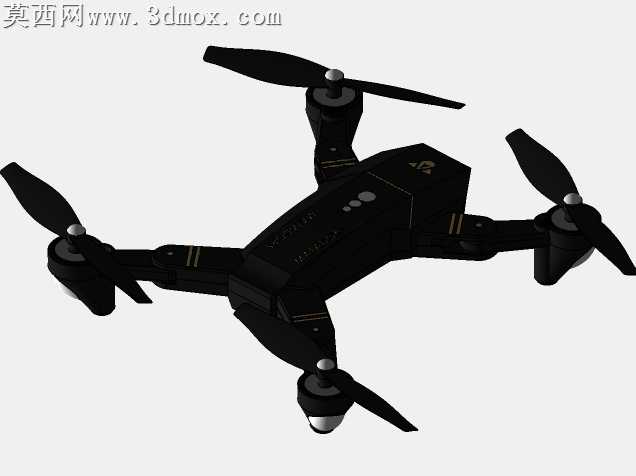

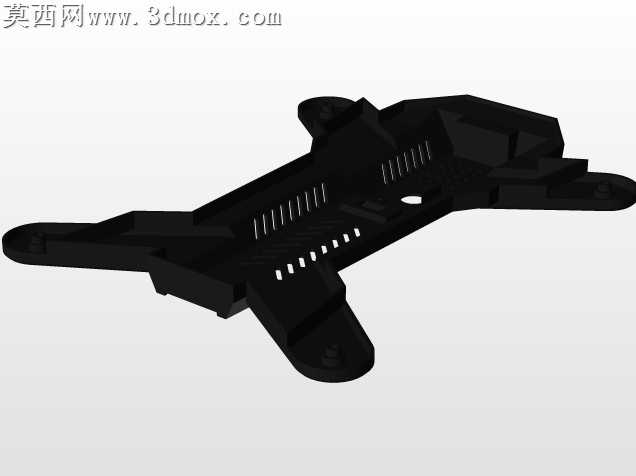

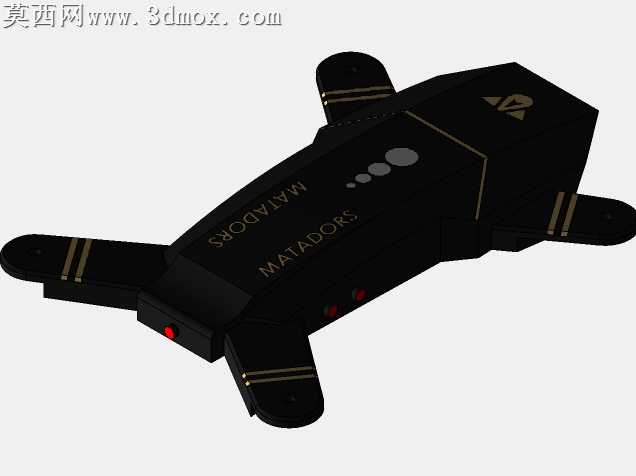

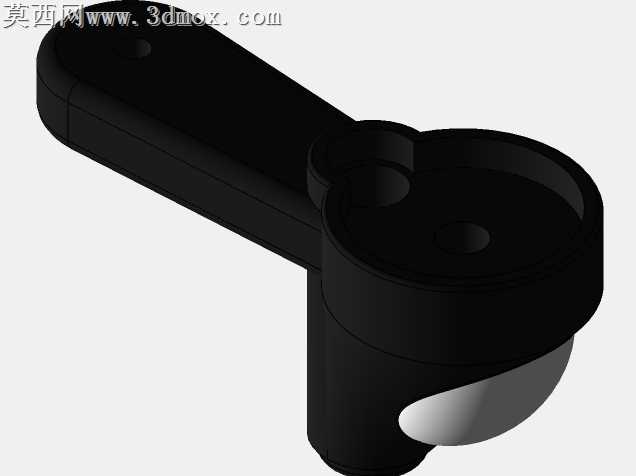

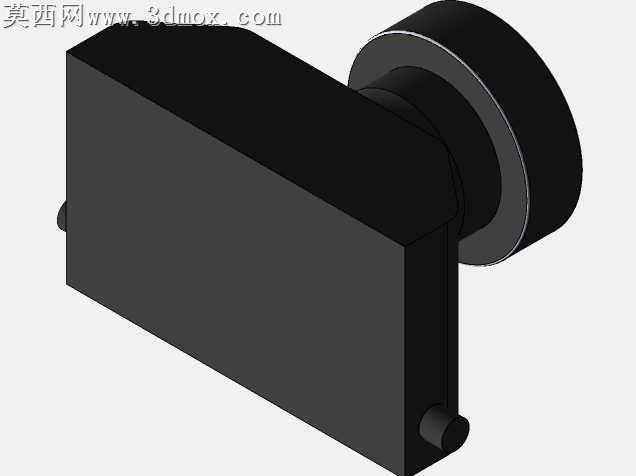

本作品为以DJI Mavic系列为灵感来源的概念四旋翼无人机三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际产品的装配逻辑完成约束配合，可直接用于结构验证与方案展示。建模过程中首先完成机身主体的曲面构建，机身采用棱角分明的低多边形硬朗造型，通过多段曲面裁切与拼接还原消费级航拍无人机的紧凑机身轮廓，机身表面预留的摄像模组安装位、状态指示灯点位均按照实际使用需求做了精准的位置排布，表面的装饰线条与标识区域通过曲面分割与凸台命令完成建模，还原真机的外观细节。旋翼臂部分采用可折叠结构设计，建模时重点还原了折叠转轴的铰接结构，每一条机臂都可绕转轴完成向内折叠收纳，折叠后整机尺寸大幅缩小，能够满足狭小空间通行与便携收纳的设计需求，机臂末端的电机安装座做了适配无刷电机的安装位结构，螺旋桨采用自紧桨的造型设计，桨叶的翼型曲面通过放样命令完成，还原真实桨叶的气动外形轮廓。机身前部搭载的90度跨度摄像云台做了独立的结构建模，云台与机身的连接转轴可支持俯仰角度调节，配套的跟踪芯片模组在机身内部预留了对应的安装腔体，确保内部元器件的排布符合实际产品的空间规划。材质渲染阶段，机身主体采用哑光磨砂黑的工程塑料材质，搭配局部金色装饰线条做点缀，电机外壳采用亮面金属材质，桨叶采用半哑光的碳纤维纹理材质，镜头部分采用高透玻璃材质搭配金属镜圈，通过不同材质的质感对比提升模型的真实感。整体设计围绕便携性与航拍功能展开，折叠结构的设计既优化了收纳尺寸，也保证了飞行状态下的结构强度，可用于无人机产品的概念方案展示、结构教学演示以及相关文创内容的素材使用。
