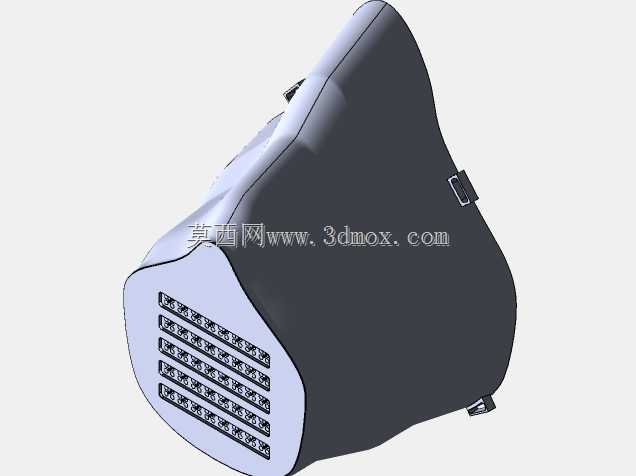

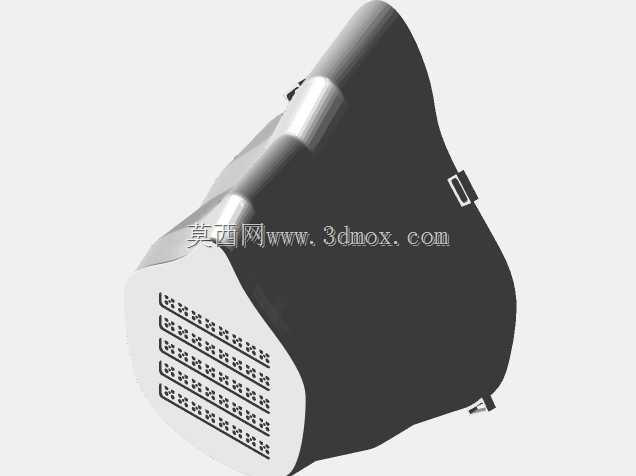

可3D打印防护面罩结构设计方案

　　这款防护面罩的结构设计完全围绕3D打印工艺特性展开，核心目标是适配无额外支撑的FDM打印场景，让普通桌面级3D打印机无需复杂后处理即可完成制作，可快速投入公共卫生防护场景使用。从实际应用场景来看，该面罩可覆盖日常防疫检查、社区防控值守、户外临时作业等多种需要基础呼吸防护的场景，相比一次性平面口罩，硬质壳体结构能提供更稳定的面部支撑，避免呼吸时面料贴附口鼻造成的憋闷感，同时可更换过滤片的设计能大幅降低长期使用的耗材成本。

　　设计过程中优先考虑了面部贴合的曲面适配性，主体壳体的轮廓曲线参考了东亚成年人面部的平均三维扫描数据，从鼻梁处到下颌的过渡曲面做了连续曲率处理，边缘预留了3mm的软胶条安装槽，使用时可粘贴泡棉密封条，既能够提升佩戴时的贴合度减少缝隙漏气，也能避免硬质壳体长时间压迫面部造成压痕。正面的过滤区域采用了多排横向格栅结构，格栅的间距设置为2mm，厚度1.5mm，既能够保证足够的进气通流面积，又可以对过滤棉起到均匀的支撑作用，避免呼吸时过滤棉被负压吸进面罩内部，格栅的排布方向顺着壳体曲面做了随形设计，没有出现垂直于打印平台的悬空结构，打印时无需添加支撑即可保证格栅的成型精度，不会出现支撑残留造成的毛刺影响过滤棉安装。

　　固定结构采用了两侧对称的卡扣式设计，卡扣位置设置在颧骨外侧对应区域，避开了面部活动幅度较大的下颌关节位置，佩戴时不会因为说话、咀嚼造成卡扣移位松脱，卡扣的卡槽尺寸适配常规宽度的松紧织带，也可以直接使用3D打印的PLA柔性绑带进行固定，无需额外采购专用配件。壳体的整体壁厚设置为2mm，在保证结构强度的前提下尽可能降低打印耗材用量，单个面罩的打印耗材用量控制在30g以内，常规0.4mm喷嘴、0.2mm层厚的打印参数下，单台普通桌面级3D打印机4小时内即可完成一个完整壳体的制作，适合小批量快速生产的需求。

　　安装边界方面，面罩主体的最大外轮廓尺寸控制在150mm×120mm×80mm范围内，能够适配绝大多数桌面级3D打印机的成型平台尺寸，打印时可直接将面罩的贴合面一侧平放在打印平台上，无需调整复杂的摆放角度，壳体表面没有大角度的悬空结构，所有倾斜面的角度都大于45度，完全符合FDM打印的自支撑角度要求，打印完成后仅需去除底部的打印 raft 即可直接使用，不需要进行打磨、钻孔等二次加工。过滤区域的格栅后方预留了10mm的过滤棉安装空间，可根据实际防护需求替换不同等级的过滤片，过滤片通过格栅四周的凸点进行固定，更换时只需从侧面抽出旧过滤片插入新片即可，操作过程无需拆卸整个面罩。

　　从结构可靠性角度来看，壳体的曲面过渡处全部做了R2以上的圆角处理，避免了应力集中问题，即使是PLA材质打印的成品，日常佩戴过程中正常的挤压、弯折都不会出现断裂情况，两侧的卡扣位置做了局部加厚处理，反复穿拆绑带也不会出现卡扣断裂的问题。进气气流的路径设计上，外部空气经过正面格栅处的过滤片后，从格栅之间的间隙进入面罩内部的呼吸腔，呼吸腔的容积约为400ml，能够保证正常呼吸时的空气储备量，不会出现吸气阻力过大的问题，呼气时的气流可通过过滤片的孔隙顺利排出，不会在面罩内部形成明显的结露积水。
