汽车差速器齿轮箱传动结构

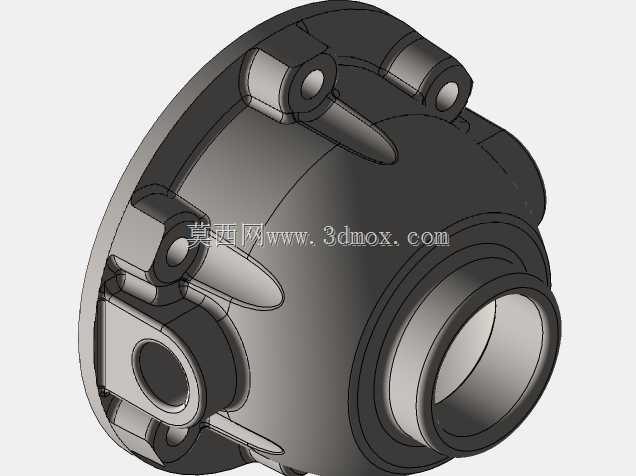

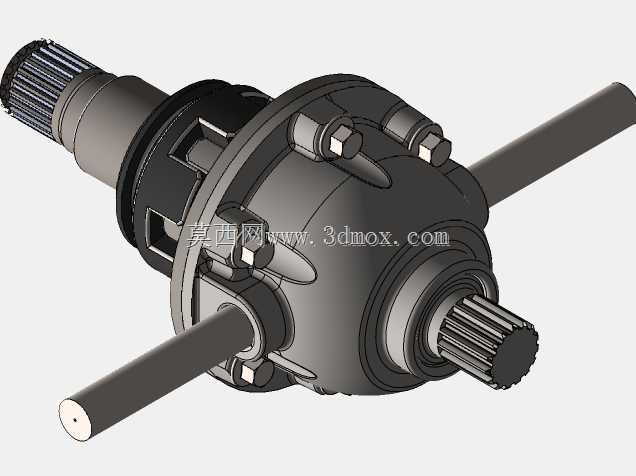

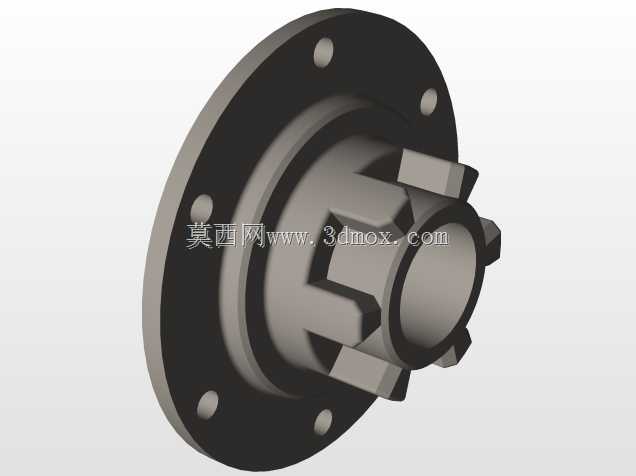

　　在乘用车辆、商用载重车辆的驱动桥总成中，差速器齿轮箱是承担左右驱动轮扭矩分配、转速差调节的核心传动部件，直接决定车辆转弯工况下的行驶平顺性、轮胎磨损速率与复杂路面的通过能力。这套差速器齿轮箱结构采用对称式锥齿轮差速核心布局，输入轴端设置渐开线花键连接结构，可直接与主减速器从动齿轮实现周向固定，保证动力输入过程中无相对滑移，花键参数匹配主流商用车驱动桥的主减输出接口，安装时无需额外改制连接法兰。差速器壳体采用分体式螺栓紧固结构，壳体周向均布的紧固螺栓采用六角头标准件，装配时可通过定扭矩扳手实现均匀预紧，避免壳体结合面出现应力集中导致的变形，壳体内部预留十字行星齿轮轴的安装定位孔，

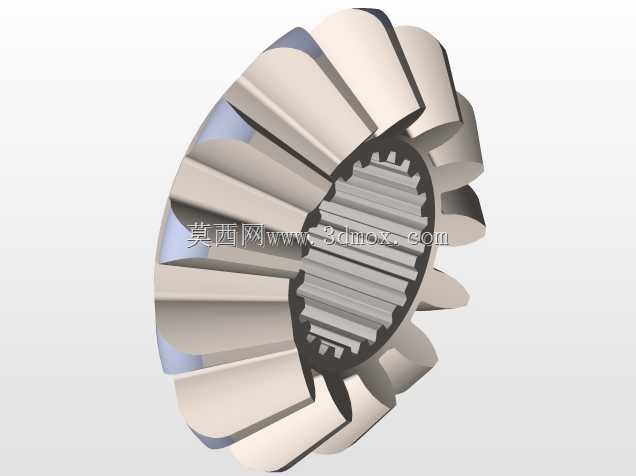

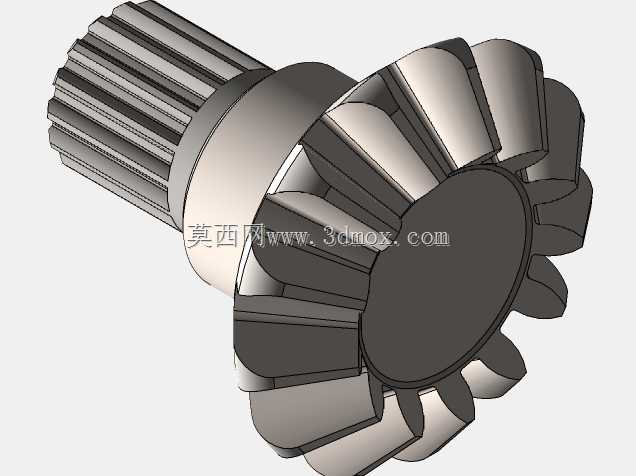

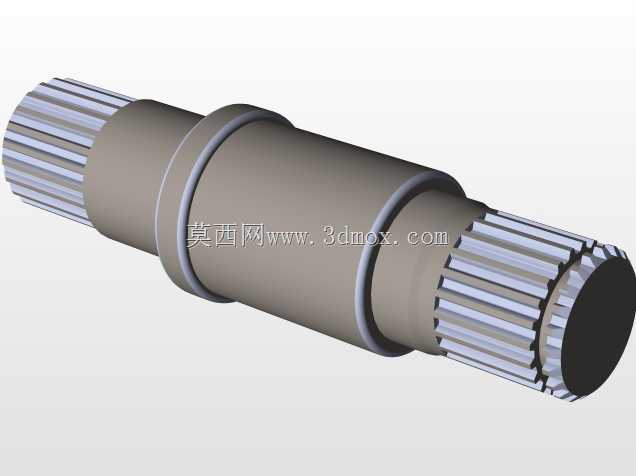

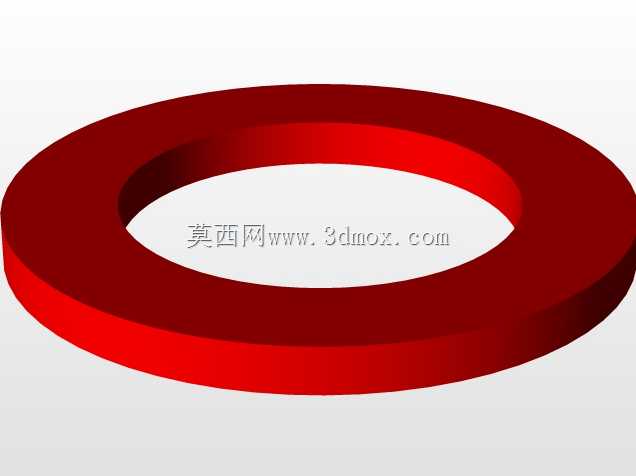

　　行星齿轮与半轴齿轮的啮合间隙可通过调整垫片厚度实现精准控制，保证齿轮啮合接触斑点处于齿面中部区域，降低传动过程中的冲击噪音与齿面磨损速率。两侧半轴输出端同样采用渐开线花键结构，与驱动半轴的连接间隙控制在标准公差范围内，可传递大扭矩工况下的动力输出，同时预留半轴轴向窜动的补偿空间，避免车辆行驶过程中悬架跳动导致的半轴卡滞问题。从安装边界来看，差速器壳体的外圆直径匹配驱动桥桥壳的内部安装腔尺寸，输入轴与输出轴的轴线夹角严格按照90度垂直布局设计，保证主减齿轮与差速器齿轮的啮合精度，壳体上设置的轴承安装轴颈尺寸适配标准圆锥滚子轴承，可承受径向与轴向的复合载荷，满足车辆急加速、急减速以及重载工况下的载荷承载需求。

　　设计过程中充分考虑了差速器的润滑需求，壳体上开设的润滑油导流槽可将桥壳内的齿轮油引导至行星齿轮、半轴齿轮的啮合面以及轴承配合面，保证高速运转工况下各摩擦副始终处于良好润滑状态，避免出现干磨导致的部件烧蚀。在实际应用场景中，这套差速器结构可适配前置后驱、四驱车型的前后驱动桥，当车辆直线行驶时，左右驱动轮阻力一致，行星齿轮仅随差速器壳体公转，不产生自转，将输入扭矩平均分配给左右两侧半轴；当车辆转弯行驶时，内侧车轮行驶距离短、阻力大，行星齿轮在公转的同时产生自转，自动降低内侧半轴转速、提升外侧半轴转速，保证两侧车轮始终处于纯滚动状态，减少轮胎的滑动磨损，同时提升车辆转弯过程中的操控稳定性。针对非铺装路面的行驶场景，

　　这套差速器的齿轮参数经过优化，行星齿轮与半轴齿轮的齿面采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，可承受颠簸路面带来的瞬时冲击载荷，避免轮齿出现断裂失效。结构设计上规避了传统差速器壳体应力集中的问题，在壳体螺栓安装座、轴颈过渡位置均设置圆角过渡，降低交变载荷作用下的疲劳开裂风险，各零部件的公差配合严格按照机械设计手册的推荐值选取，装配后差速器总成的运转阻力控制在合理范围内，不会额外消耗发动机的输出功率。
