带开关IEC电源输入插座组件结构设计

这款带开关的IEC电源输入组件，是各类桌面式工业设备、小型机电装置、测试仪器台架上最常见的市电接入端集成部件，日常做设备电控布局时，这类集成件能大幅简化面板开孔与布线工序，不用分别为插座、开关单独预留安装位，也减少了内部飞线连接的接点，降低长期使用后接点松脱发热的隐患。

从实际使用场景来看，这类集成插座普遍用在额定250V/10A以内的交流市电输入回路，常见于小型激光打标机控制箱、台式3D打印机机身、实验室直流电源外壳、小型工控终端设备的侧后面板，安装时直接卡入或者通过两个安装孔锁付在设备钣金或塑料壳体的预留开孔上，外部直接插通用品字尾电源线即可完成市电接入，自带的开关可以直接控制设备总电源通断，不用额外在面板上加装单独的电源船型开关，面板布局更紧凑，也能避免用户插拔电源线的频繁操作，日常开关机直接按动面板上的红色开关即可，操作逻辑符合多数民用与工业小型设备的使用习惯。

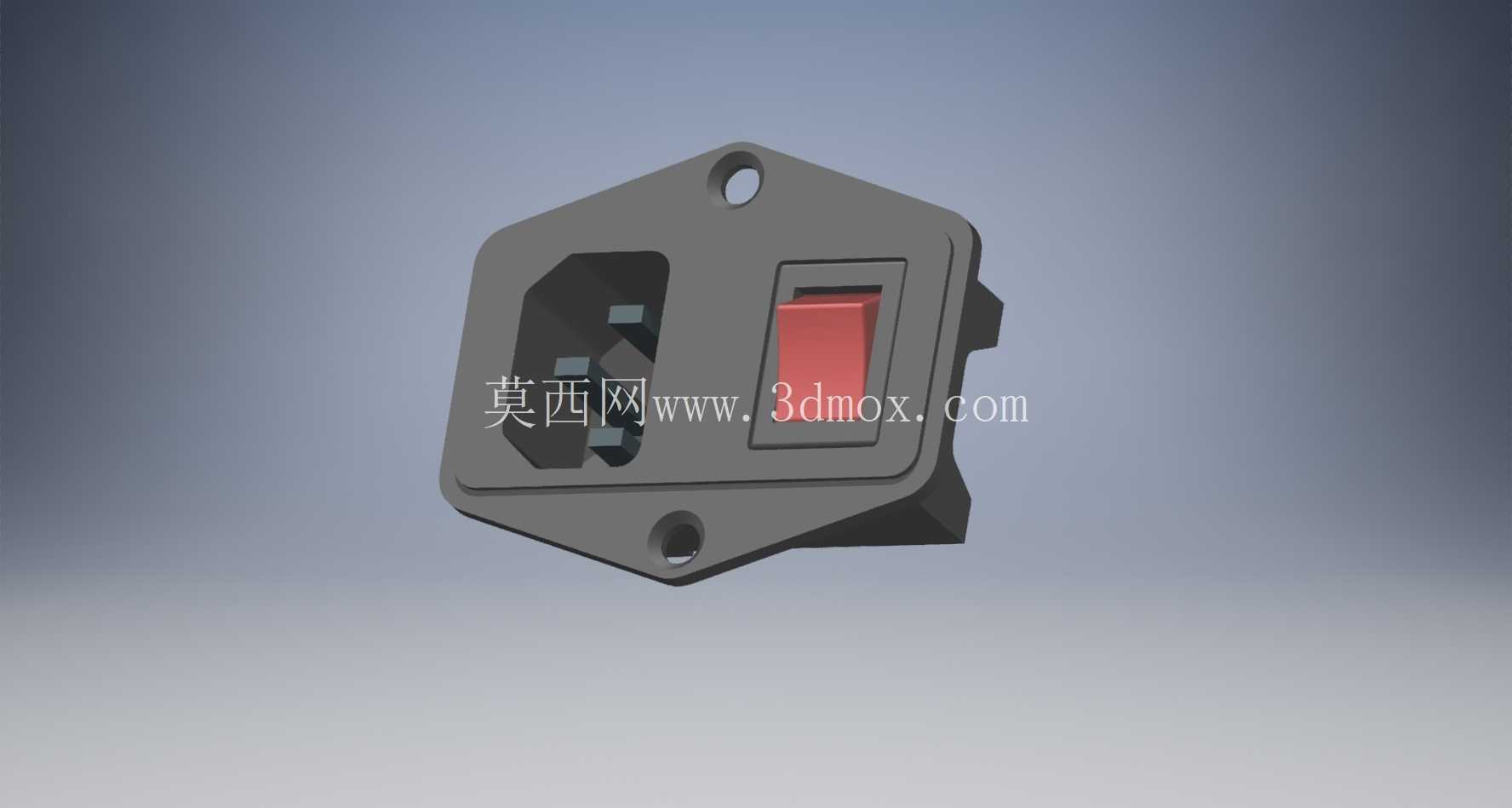

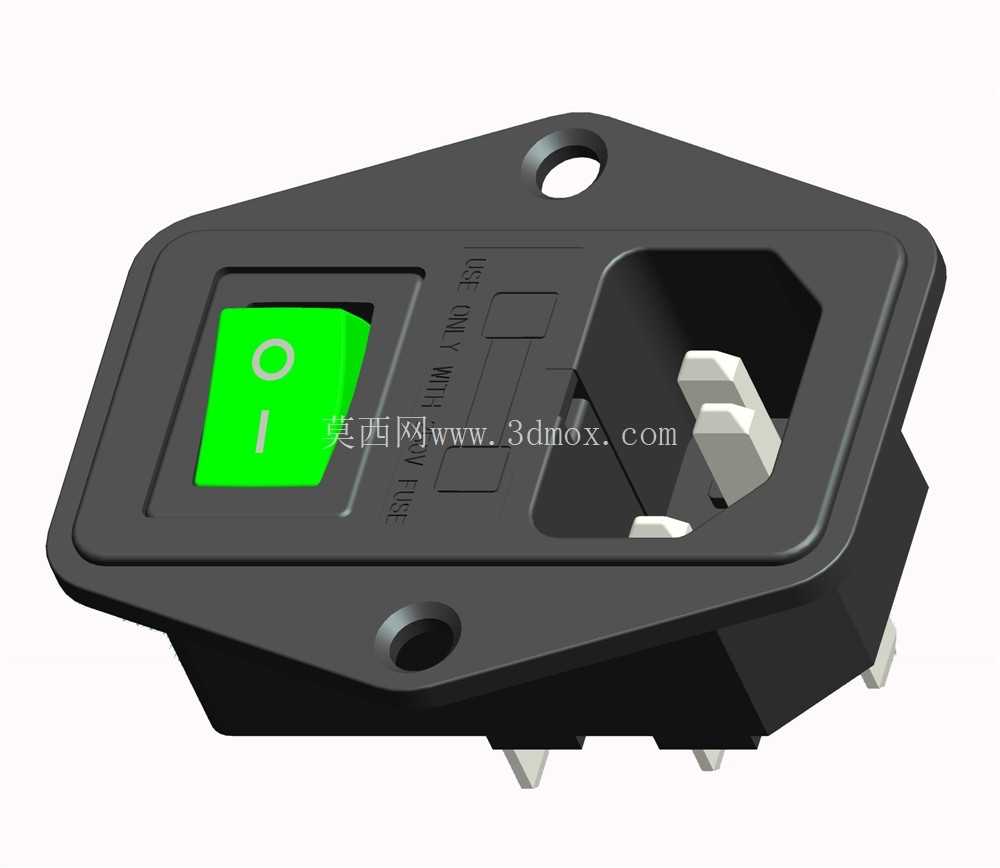

设计上这款组件采用了六边形的安装基座，区别于常见的方形带开关IEC座，六边形的轮廓在面板开孔时可以更好适配部分异形安装空间，基座上下预留的两个圆形安装孔，孔位间距匹配行业通用的安装尺寸，不管是替换旧设备上损坏的同规格插座，还是新建设备做面板设计，都能直接套用成熟的孔位参数，不用重新校核安装边界。基座上的IEC插座部分采用标准品字接口结构，内部铜件的卡位尺寸完全符合IEC60320-C14的接口规范，能兼容所有标准品字公头电源线，插入后卡扣卡紧不会轻易松脱，接触片的弹片角度经过优化，多次插拔后依然能保持足够的接触压力，避免接触电阻过大导致的接头发热问题。旁边集成的船型开关采用红色翘板按键，翘板的凸起高度刚好和基座平面保持合理落差，按动时的行程清晰，开合有明确的段落反馈，开关内部触点采用银合金材质，能承受常规负载下的通断电弧冲击，额定通断寿命满足普通工业设备的日常使用频次要求。

从安装边界来看，整个组件嵌入面板后的内部纵深尺寸控制得比较紧凑，不会占用过多设备内部的布线空间，对于内部空间紧张的小型设备来说，这类集成件的纵深优势非常明显，不用为了避让插座后部的接线端子特意调整内部PCB板或者结构件的位置。插座后部的接线端子采用插片式结构，规格为行业通用的6.3mm快速插片，布线时直接压好对应规格的冷压端子插牢即可，不需要焊接，装配效率更高，也方便后期维护时拆换部件。开关和插座之间的内部连接在组件出厂时已经完成可靠连接，不用装配工人再单独做跨线连接，既减少了装配工序，也避免了人工接线时错接、虚接的风险，只要将进线的火线、零线、地线分别接到对应端子上即可完成接线，接线位的标识清晰，不会出现接反的问题。

结构材质上，整个基座采用阻燃级工程塑料注塑成型，耐热温度满足电器安规要求，即使长时间满负载工作，基座也不会出现软化、变形的问题，绝缘性能符合低压电器的相关安全标准。插座内部的保护门结构可以避免异物意外插入导致的触电风险，在民用类设备或者开放实验室场景下使用时，安全性更有保障。开关的按键部分采用耐磨的红色塑料材质，长期按动不会出现掉漆、磨损发白的问题，红色的按键也能让用户快速识别电源开关的位置，紧急情况下可以快速切断设备电源。

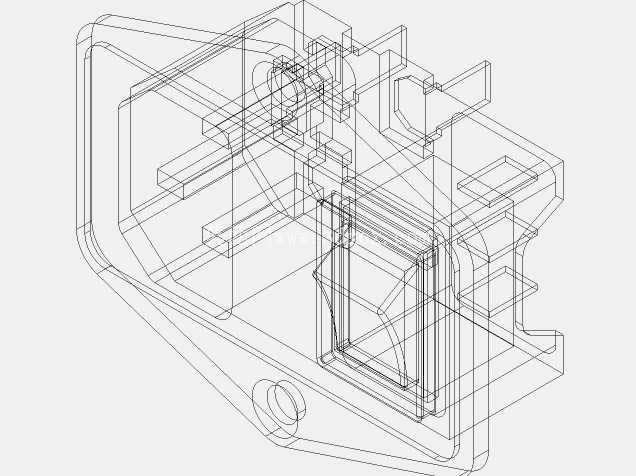

做三维建模时，这个模型完整还原了组件的所有安装特征，包括安装孔的位置、孔径深度，插座接口的内部卡位尺寸，开关按键的行程空间，后部插片端子的位置与伸出长度，在做设备整体结构装配时，可以直接导入这个模型做干涉检查，提前校核面板开孔尺寸、内部器件避让距离，不用再手动测绘实物尺寸，能大幅缩短结构设计阶段的校对时间，避免开模或者钣金加工时出现孔位不对、安装干涉的问题。对于做设备改型、旧件替换的工程师来说，这个模型的尺寸精度完全满足装配要求，导入装配体后可以直接用来生成面板开孔草图，也能用来检查内部布线的折弯半径是否足够，端子插接后是否和周边结构件产生冲突。
