4U机架式定制工控机箱结构设计

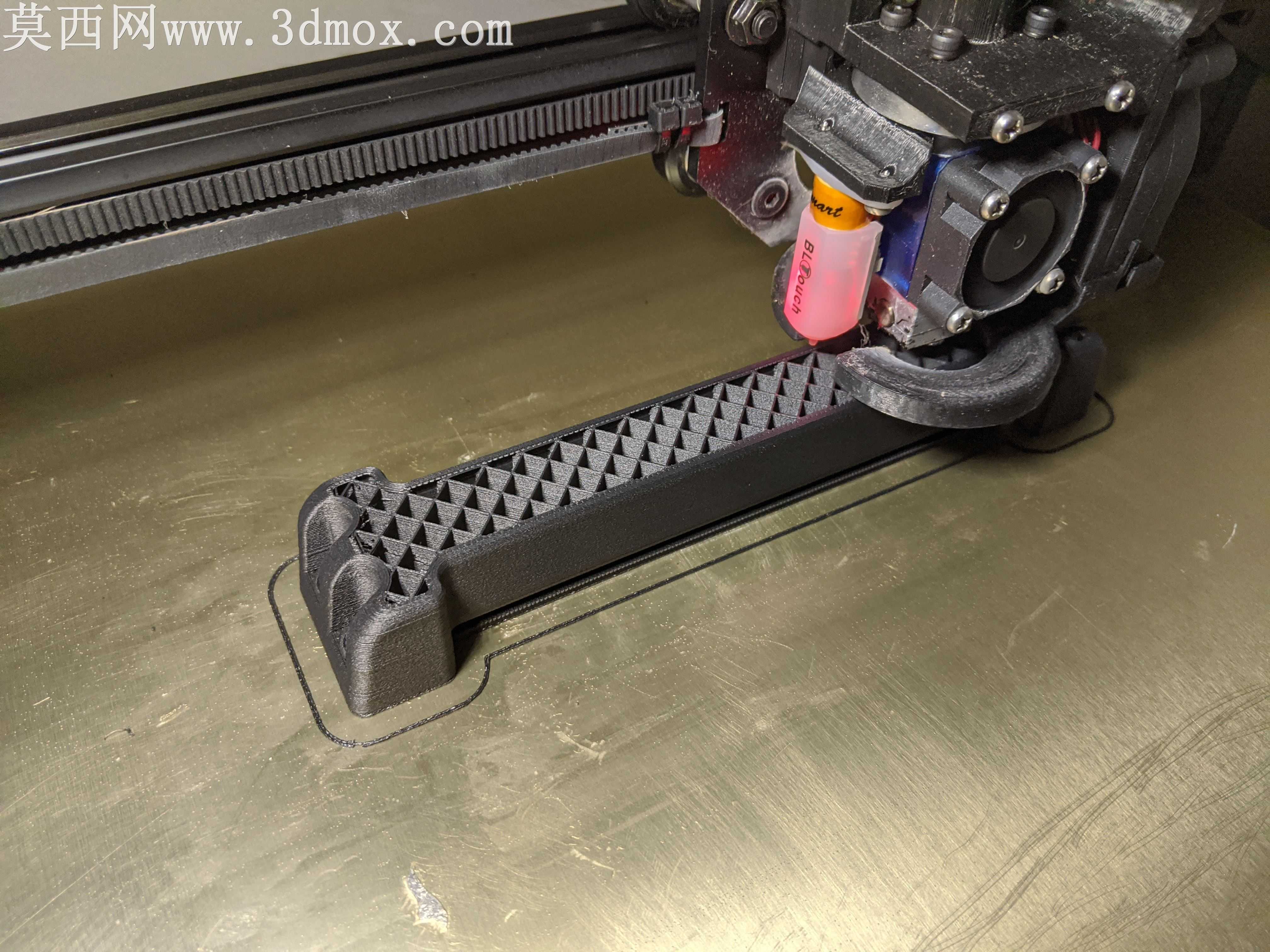

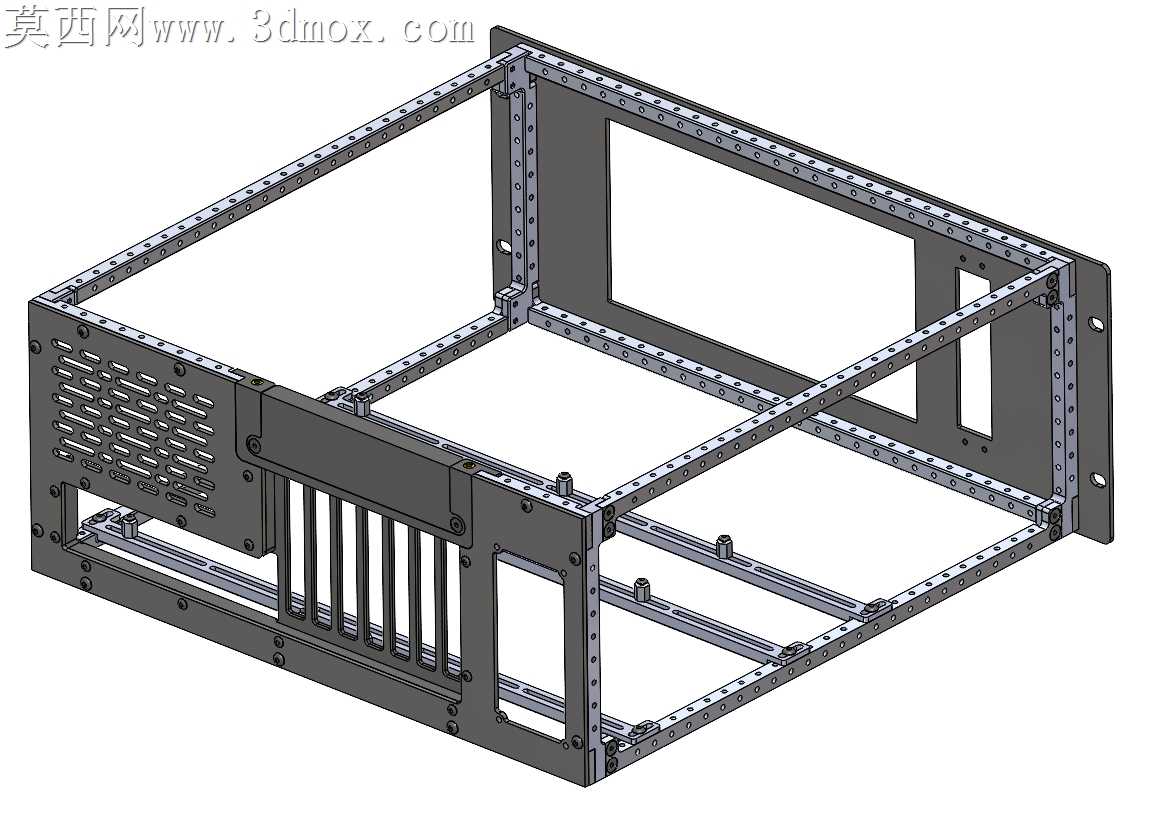

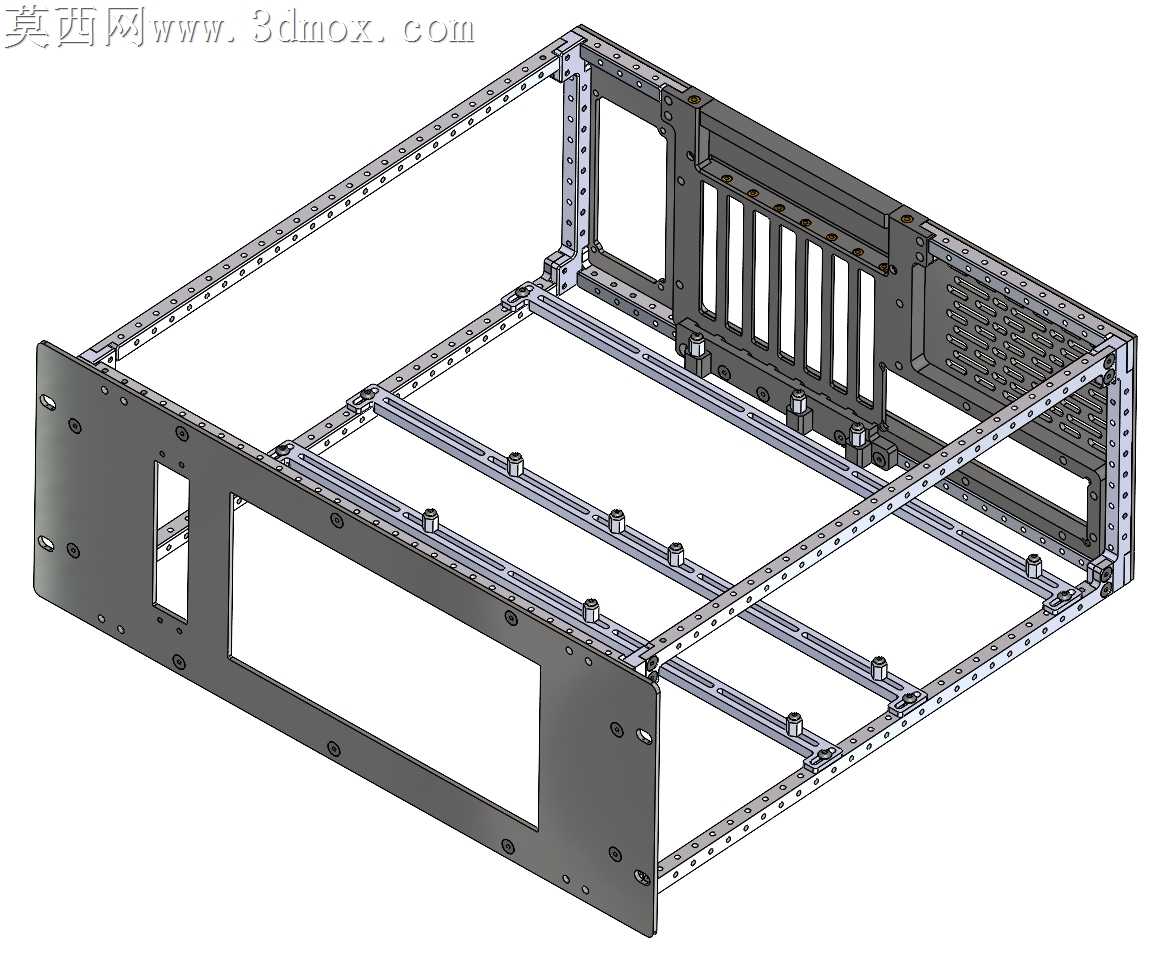

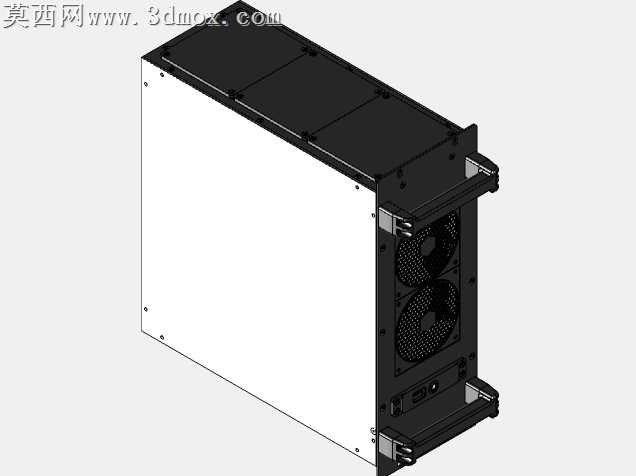

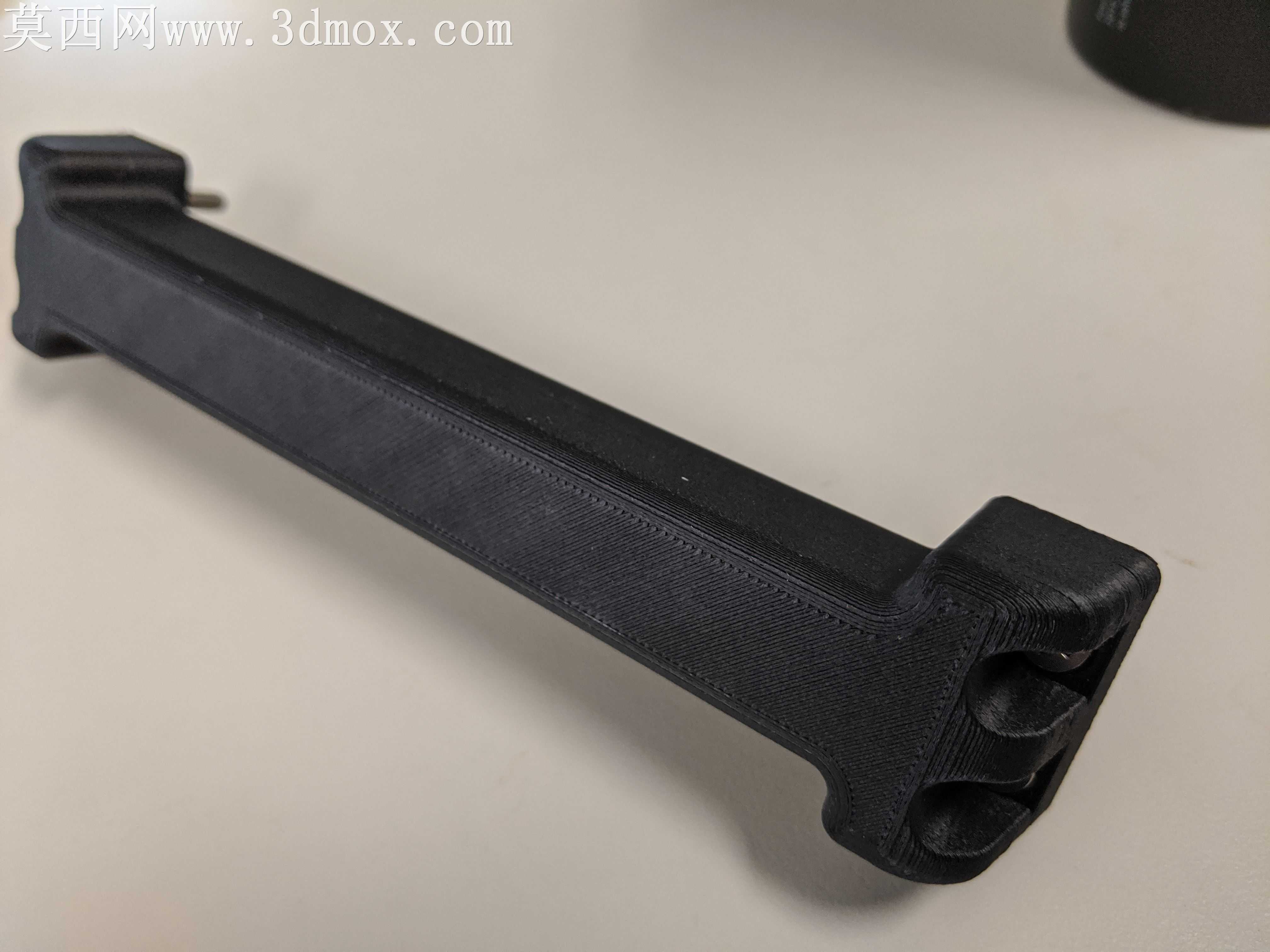

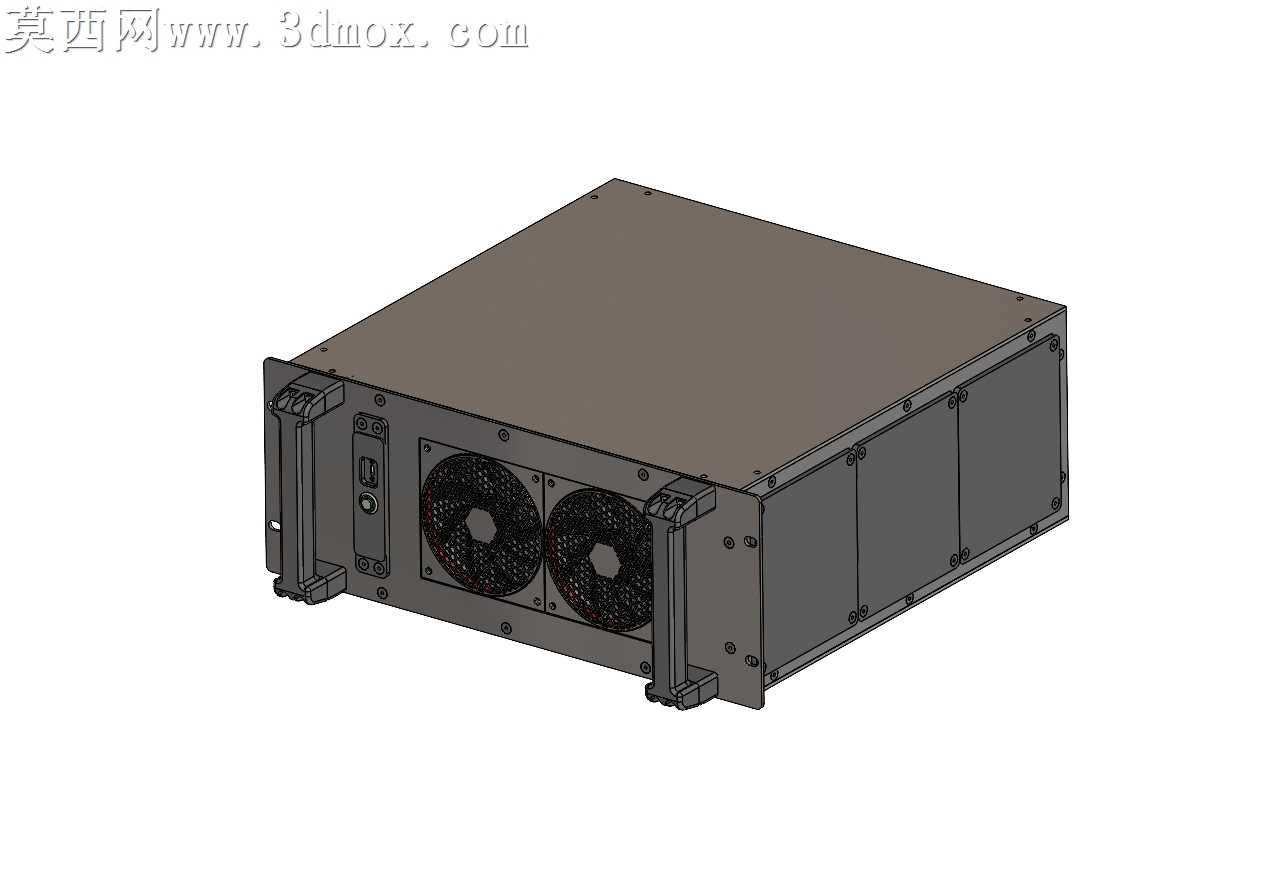

本作品为适配ATX规格主板与SFX规格电源的4U机架式定制PC机箱三维模型，整体采用标准机架安装尺寸框架设计，在三维建模过程中严格遵循19英寸机架安装规范，对机箱整体长宽高尺寸、机架固定耳的安装孔位、前后面板的装配公差做了精准参数化设定，保证模型可直接对接生产加工的尺寸要求。建模阶段采用自顶向下的设计思路，先搭建机箱整体框架的基准骨架，再拆分各个独立组件进行细节建模，完整还原了机箱的全部分件结构：包含机架安装主框架、安全IO挡板、通用后IO挡板、顶部面板、前面板、外部挡板、3D打印前把手装配结构、3D打印挡板盖、120mm风扇安装支架、风扇扩展架以及配套的风扇过滤器组件，每个分件都预留了对应的螺丝安装孔位、卡扣装配位，清晰呈现各部件的装配逻辑与连接关系。材质与渲染表现上，机箱主体框架采用哑光磨砂金属材质模拟冷轧钢板的表面质感，前面板的开关接口区域做了细微的材质区分，散热风扇部分还原了扇叶、防护网的细节结构，机架把手做了防滑纹理的细节刻画，渲染阶段采用柔和的工业产品布光方案，清晰展现机箱各面的结构细节与材质质感，避免过强反光遮挡结构特征。结构设计层面，前面板预留双120mm风扇位形成前进风的散热风道，配合后板的通风结构可形成顺畅的机箱内部空气循环，满足高负载硬件的散热需求；机架式安装把手做了加强结构设计，保证设备上架安装、搬运过程中的结构强度；各面板之间采用拼接式装配结构，既方便生产阶段的钣金加工，也便于后期硬件安装与维护操作；IO挡板区域做了通用化开孔设计，可适配不同配置的主板接口输出需求，3D打印定制的前把手既满足机架抽拉的操作需求，也通过定制化造型提升机箱的识别度，整体结构兼顾了标准机架设备的通用性与定制化的使用需求，各部件的干涉检查在建模阶段已全部完成，不存在装配冲突问题，可直接用于样机生产参考、结构验证以及相关教学演示使用。
