双USB3.0母座面板安装连接器结构

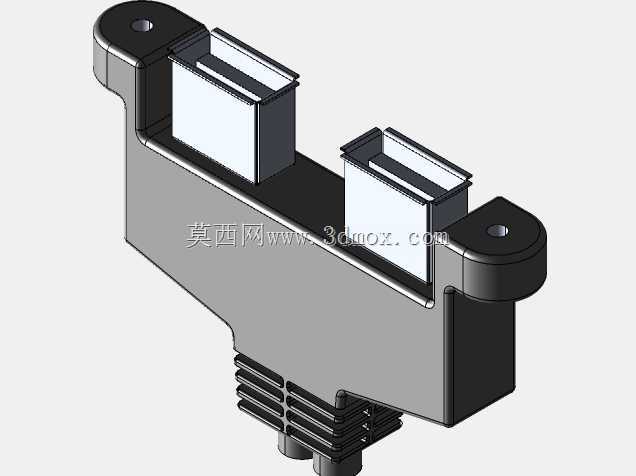

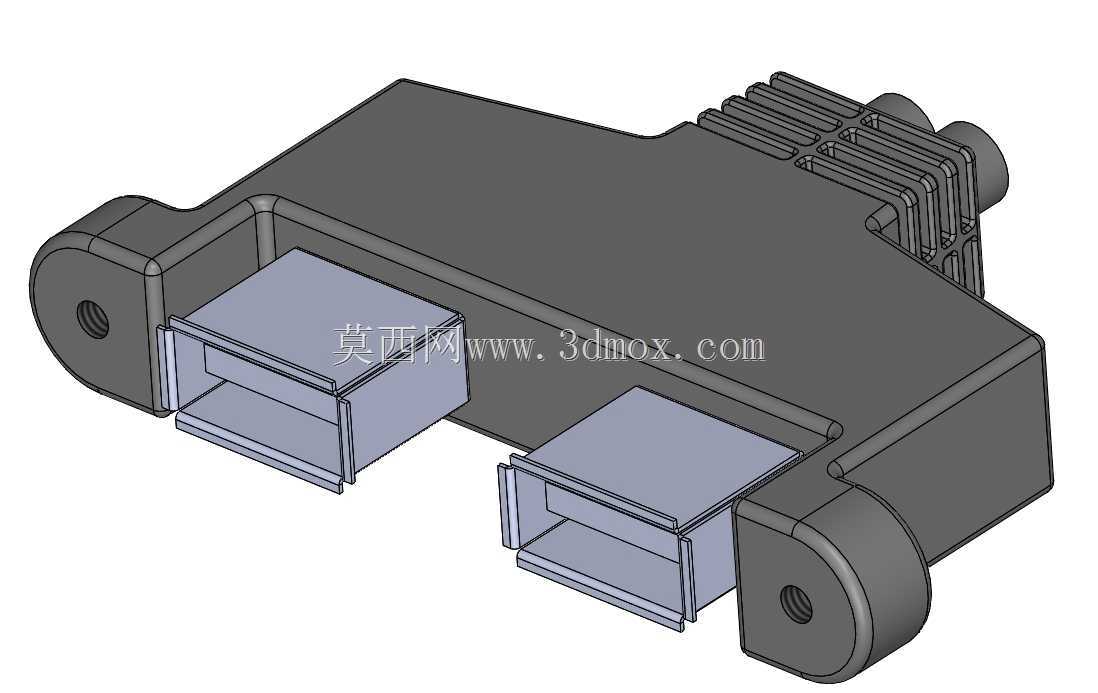

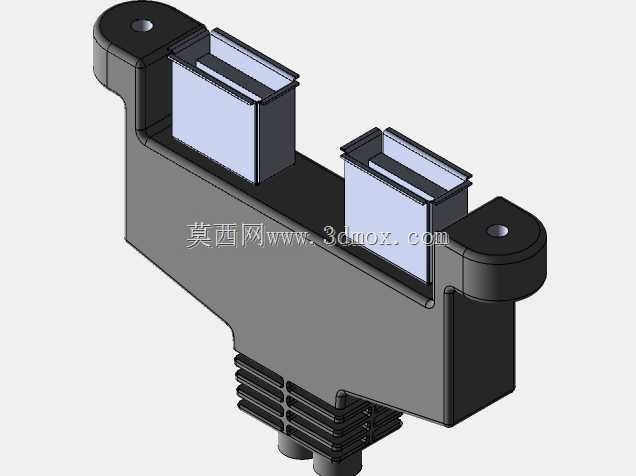

　　在工业控制机柜、桌面外设扩展坞、嵌入式工控设备、测试仪器面板这类需要前置或外置高速数据接口的场景里，双USB3.0母座面板连接器是出镜率极高的部件，很多结构工程师在做面板开孔设计时，往往会忽略这类接插件的安装边界与周边避让要求，最后出现装不上、插接头干涉、固定不牢的问题。这款双口USB3.0母座采用一体化塑壳主体搭配金属屏蔽层的结构设计，两个USB-A型母口平行排布，接口朝向完全一致，适配面板前置安装的使用习惯，用户插拔设备时不需要调整角度，符合日常使用的操作直觉。主体两侧延伸出带安装孔的固定耳，安装孔为内螺纹结构，不需要额外搭配螺母，直接从面板外侧用螺丝就能完成固定，安装时的操作空间要求更低，哪怕是面板后侧布线密集的场景，

　　也不用伸手到机柜内部拧螺母，能大幅提升装配效率。固定耳的位置做了加厚处理，长期插拔受力时不会出现固定耳断裂的问题，毕竟USB接口在日常使用中会承受反复的插拔力，尤其是工业场景下可能存在带线缆拖拽的情况，固定部位的强度直接决定了接口的使用寿命。接口内部的金属端子完全遵循USB3.0规范定义的引脚排布，除了兼容USB2.0的四个触点外，额外增加了五对高速差分信号触点，能满足5Gbps的高速数据传输要求，同时金属外壳与设备面板安装后能形成连续的屏蔽层，减少工业现场电磁干扰对高速信号的影响，避免出现传输丢包、外接设备识别不稳定的问题。从安装边界来看，这款连接器的面板适配厚度在1.5mm到3mm之间，安装孔中心距与主体外形尺寸做了匹配，

　　开孔时只需要开出对应两个USB接口的避让方孔，以及两侧固定螺丝的过孔即可，不需要做复杂的沉台结构，普通的钣金冲压或者塑料面板铣削就能完成加工，对面板加工工艺的要求很低。连接器后侧的引脚端做了格栅式的应力释放结构，焊线或者接PCB板时，线缆的弯折应力不会直接传递到焊接端子上，能避免长期使用后出现虚焊、脱焊的问题。很多工程师在选型这类面板接口时，往往只关注接口本身的定义，忽略了后侧的布线空间，这款连接器的后侧凸起长度控制得比较紧凑，在面板后侧只需要预留不到30mm的深度空间就能完成布线，哪怕是厚度较薄的桌面设备外壳，也能顺利安装，不会出现后侧顶到内部PCB板的情况。两个接口之间的间距做了优化，哪怕同时插两个体积较大的USB设备，

　　比如U盘、无线网卡这类外壳较宽的配件，也不会出现互相干涉插不进去的问题，很多廉价的双口USB接口为了压缩体积，把两个接口间距做的过小，实际使用时经常出现一个接口插了设备另一个没法用的情况，这款结构在设计时就考虑到了通用USB插头的最大外形尺寸，预留了足够的插拔间隙。塑壳主体的边角都做了圆角过渡，安装时不会划伤面板表面的喷涂层，也不会割伤装配人员的手，固定耳与主体的连接位置做了加强筋结构，承受螺丝锁紧力时不会出现塑壳开裂的问题，锁紧力矩控制在0.3N·m左右就能达到足够的固定强度，不需要过度拧紧。在实际应用中，这类连接器除了用在工业设备面板上，也经常用在机箱前置接口扩展、车载多媒体面板、外置硬盘盒接口扩展这类场景，不同场景下对接口的固定强度、屏蔽性能要求不同，这款结构的金属屏蔽层是整体包覆的，不管是民用还是工业场景，都能满足电磁兼容的相关要求。做三维建模时，需要特别注意接口内部的避让尺寸，公头插入的深度要留够14mm的空间，不能在接口内部做加强筋挡住公头插入路径，同时固定孔的螺纹深度要足够，至少要保证3mm以上的啮合长度，避免螺丝滑牙。很多新手建模时容易把USB母口的内部尺寸做小，导致实际生产出来的接口公头插不进去，这款结构严格遵循USB-IF组织发布的USB3.0 Type-A母座尺寸规范，接口内部的弹片位置、倒角角度都做了对应设计，公头插入时的插拔力控制在合适的范围，既不会太松导致接触不良，也不会太紧导致插拔困难。
