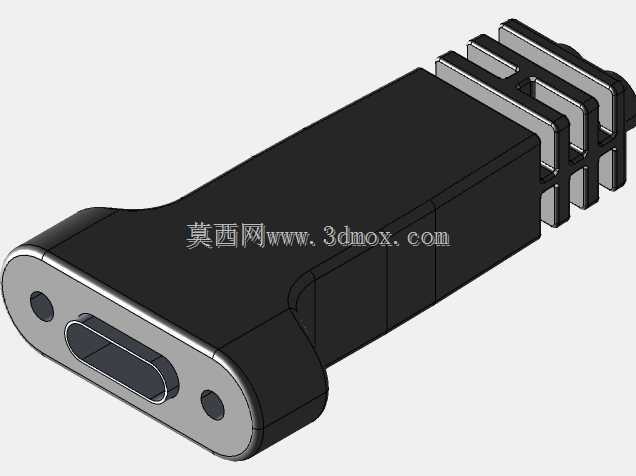

单端口USB-C内螺纹转USB3.0转接结构

　　在日常消费电子外设互联、工业检测设备数据采集、嵌入式开发调试等场景中，不同代际USB接口的适配需求一直是结构设计人员经常碰到的实际问题，这款单端USB-C内螺纹转USB3.0的转接结构，正是针对这类跨接口互联场景做的结构落地。从实际使用场景来看，这类转接件既会用在桌面外设的固定安装工位——比如工控机柜前面板的外接数据口，通过内螺纹结构可以将转接件牢牢锁固在面板开孔位，避免频繁插拔导致的接口松脱、接触不良；也会用在便携数码配件的互联场景，比如给仅配备USB-C接口的轻薄本扩展老式USB3.0接口的U盘、调试器、数据采集模块，不需要额外延长线就能实现稳定连接。

　　从功能特性上看，这款转接结构的核心设计点在于USB-C端的内螺纹结构，和常规无固定的公头转接头不同，带内螺纹的接口端可以和带外螺纹的面板安装座、设备侧固定接口旋合锁紧，在有振动的工业使用环境下，比如生产线旁的检测工位、移动测试设备的外接接口，不会因为设备挪动、线缆拉扯出现接口断连的情况，比普通插拔式转接件的连接可靠性高一个等级。转接后的USB3.0端保留了完整的9pin触点定义，能够满足5Gbps的理论传输带宽需求，同时兼容USB2.0的低速设备，不管是接高速移动硬盘传输大体积测试数据，还是接低速的鼠标、调试串口模块都能正常适配，不需要额外做信号切换。

　　设计思路上，这款结构首先做了接口对位的公差冗余，USB-C端的舌片位置做了0.1mm的浮动量设计，避免和锁紧座对接时因为加工公差出现舌片顶死、触点无法完全贴合的问题；外壳部分采用了等壁厚的结构设计，既保证整体结构强度，也适配常规的注塑成型工艺，不会出现壁厚不均导致的缩水变形。内螺纹的螺距选用了消费电子接插件通用的细牙规格，和市面上主流的面板固定USB底座螺纹参数完全匹配，不需要单独定制配套固定件，选型时可以直接和标准面板座配对使用。

　　外形尺寸与安装边界方面，这款转接件的整体轮廓做了收腰处理，USB-C端的外径刚好适配标准12mm直径的面板开孔，锁紧后突出面板的高度控制在8mm以内，不会在机柜面板外侧突出过多导致磕碰；转接后的USB3.0端的接口深度符合USB-IF规范的标准尺寸，常规USB3.0公头插入后不会出现插不到位、外露触点的情况。整体结构的最大外径没有超过15mm，在密集布置接口的面板上，相邻开孔中心距只要留够18mm就能安装，不会和旁边的其他接口、固定螺丝出现干涉。内部的走线空间做了合理避让，9根信号引脚的走线槽做了分槽隔离，高速差分对的走线长度做了等长控制，避免信号传输时出现串扰、丢包的问题，满足高速数据传输的信号完整性要求。在实际选型使用时，只要确认设备侧的固定座螺纹参数匹配、面板开孔尺寸符合要求，就可以直接选用这款转接结构，不需要额外做结构修改，能够大幅缩短外设适配的结构开发周期。
