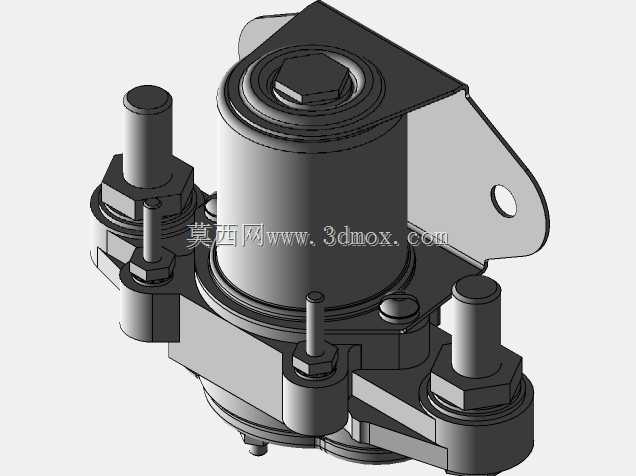

伊顿款MS24171-D2电气继电器安装结构

　　在机载配电、工业控制柜这类对安装空间、抗振性能有严苛要求的场景里，这类适配MS24171-D2、伊顿6041H202规格的电气继电器安装结构，是保障继电器稳定工作的核心配套部件。很多刚接触电气结构设计的工程师容易把注意力全放在继电器本身的触点参数、线圈电压上，忽略安装结构的匹配度，实际现场调试时往往会出现继电器插装不到位、振动工况下引脚脱开、相邻元件绝缘间隙不足等问题，反而拖慢整个配电单元的装配进度。

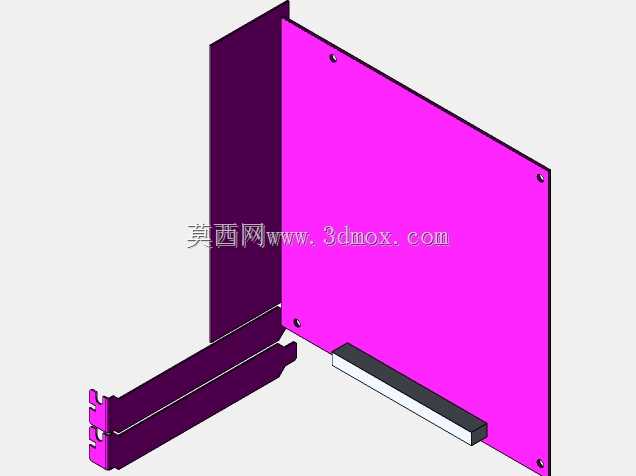

　　从结构设计逻辑来看，这套安装组件采用L型折弯钣金作为主体承载面，洋红色标识的主安装板预留了三个定位孔，孔位公差严格按照继电器安装引脚的位置度要求设定，既保证继电器插装时的导向精度，也能在设备长期运行承受振动冲击时，避免引脚承受额外的剪切应力。主安装板侧边的深紫色折弯边高度经过反复校核，刚好贴合继电器本体的侧面限位筋，装配时不需要额外做对位调整，工人顺着折弯边推入就能让继电器引脚对准板端的接插槽，大幅提升批量装配的效率。下方伸出的两个带卡槽的支臂，是专门对应柜内安装导轨的卡扣结构，不需要额外打孔固定，直接卡装在标准DIN导轨上就能完成组件的固定，适配目前工业控制柜、机载配电盒通用的导轨安装规范，减少现场改装的工作量。

　　考虑到电气元件的绝缘要求，主安装板与继电器接触面的边缘做了翻边处理，翻边高度刚好避开继电器底部的高压引脚区域，避免钣金边缘与引脚之间的爬电距离不足引发的绝缘风险。板端预留的长条形接插槽位置，与继电器底部的输出引脚一一对应，插槽周边做了0.5mm的凸台结构，既可以阻挡装配时的焊锡、杂物掉入插槽内部造成接触不良，也能在继电器插装到位后形成一定的预紧力，防止运输过程中继电器出现松脱。

　　在安装边界的把控上，整个组件的外轮廓尺寸严格控制在适配继电器本体的最小范围内，主安装板的宽度比继电器本体宽出的尺寸不超过5mm，侧边折弯边的高度不超过继电器本体高度的三分之二，既不会遮挡继电器本体上的状态指示灯、手动测试按钮，也能最大化节省柜内的安装空间，在排布密集的配电回路里，相邻安装的继电器组件之间不会出现结构干涉。支臂的卡槽深度按照标准导轨的厚度设定，卡装完成后组件与导轨之间的间隙控制在0.2mm以内，即使在机载设备的高频振动工况下，也不会出现组件滑移、继电器错位的问题。

　　实际选型应用时，需要注意这套安装结构适配的继电器引脚间距为工业标准间距，不能直接套用在引脚排布不同的微型继电器上，装配前要确认继电器底部的定位凸台与安装板上的定位孔位置完全匹配，避免强行插装造成引脚弯折。对于需要在高湿、高盐雾环境下使用的场景，可以在钣金表面增加绝缘喷塑层，进一步提升组件的耐腐蚀性能与绝缘等级，不需要改动整体的安装尺寸就能适配不同的工况需求。很多现场运维人员反馈，采用这种带导向限位的安装结构后，继电器更换的时间比传统打孔固定的方式缩短了70%以上，不需要拆卸周边的其他元件就能直接拔出更换故障继电器，大幅降低了配电系统的运维停机时间。
