海盗船H100i一体式CPU水冷排结构建模

　　在桌面级高性能计算平台的散热系统选型中，240规格一体式水冷排是兼顾散热效能与机箱兼容性的主流选择，本次建模的对象正是对应这类应用场景的核心换热部件。日常装机作业里，不少结构工程师在做机箱散热风道仿真、定制水冷管路布局时，往往找不到精准匹配实装尺寸的水冷排模型，要么是安装孔位偏差导致风扇装配干涉，要么是整体厚度参数不准，和机箱冷排位的预留空间产生冲突，这个模型的建模逻辑正是从实装痛点出发，完全参照实物的安装边界来还原结构。

　　从实际用途来看，这类水冷排是一体式CPU水冷回路的核心换热载体，循环冷却液带着CPU冷头吸收的热量流到排体内部的密集流道，通过排体表面的鳍片结构和穿过鳍片的风扇气流完成热交换，把热量散到机箱外部环境中，相比传统塔式风冷，它的换热面积更大，风扇转速可以控制在更低区间，能有效降低高负载下的整机运行噪音，同时不会因为风冷塔体过高和内存马甲、机箱侧板产生安装冲突。

　　建模过程中优先锁定的是安装边界的准确性：首先是风扇安装位的孔距，严格遵循120mm风扇的标准安装孔位布局，双120风扇位的孔位同轴度、孔间距公差控制在实装允许的范围内，不管是装标准12025风扇还是加厚的12038工业扇，都能对应上安装点位，不会出现孔位错位无法拧螺丝的问题。其次是排体的整体外形尺寸，长度、宽度、厚度都参照实物的实际占比还原，包括排体侧边的固定挂耳结构、进出水接头的位置和凸台尺寸，都和实物保持一致，在做机箱装配干涉检查的时候，可以直接导入模型模拟冷排安装，提前判断冷排和主板供电散热片、内存、显卡顶部的间隙是否足够，避免装机时才发现尺寸冲突的问题。

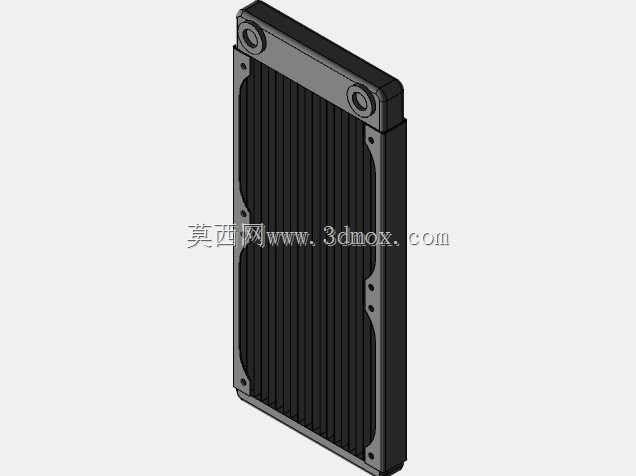

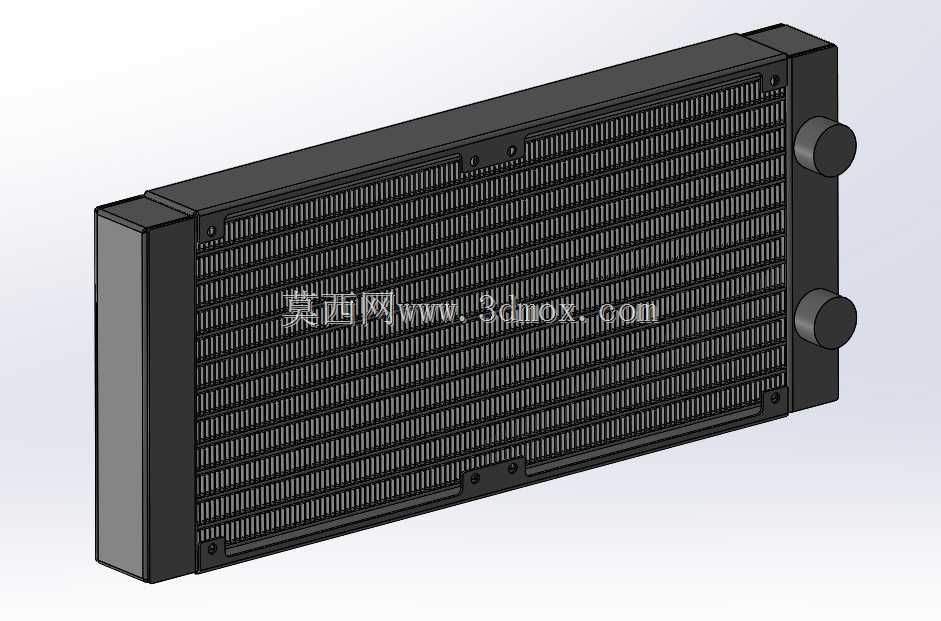

　　结构细节上，模型还原了水冷排的核心外观特征：两侧的金属端盖结构，端盖上的进出水接口定位准确，排体主体的散热鳍片部分做了等比例的阵列还原，边缘的固定边框上的安装孔、定位缺口都和实物对应，甚至边框上的冲压加强筋结构都做了还原，不是简单的方块拉伸建模。在做结构验证的时候，这个模型可以直接用于机箱散热系统的装配仿真，工程师可以根据模型的位置来规划风扇的吹风方向，计算风道的进出风路径，也能用来定制水冷排的固定支架、装饰灯板等周边配件，不用再自己反复测量实物尺寸调整模型参数。

　　从设计思路上来说，这个建模没有做过度的内部流道细节还原，而是把精度重点放在了和装配相关的外部结构上，毕竟对于结构选型、机箱布局设计的场景来说，内部的微细流道结构并不会影响装配判断，反而会让模型体量过大，拖慢装配仿真的运行速度，把外部安装尺寸、接口位置、固定点位做精准，就完全能满足日常结构设计、装机方案模拟的需求。实际工程应用中，不管是做PC机箱的结构设计验证，还是做分体水冷的管路布局规划，或是做定制化水冷装饰配件的设计，这个精度的模型都能提供可靠的尺寸参考，避免因为模型尺寸偏差导致的配件加工报废、装机干涉等问题。另外模型也还原了水冷排表面的鳍片排列特征，在做渲染效果图、产品展示动画的时候，也能呈现出足够真实的外观质感，不需要再额外做外观细节的补全工作。
