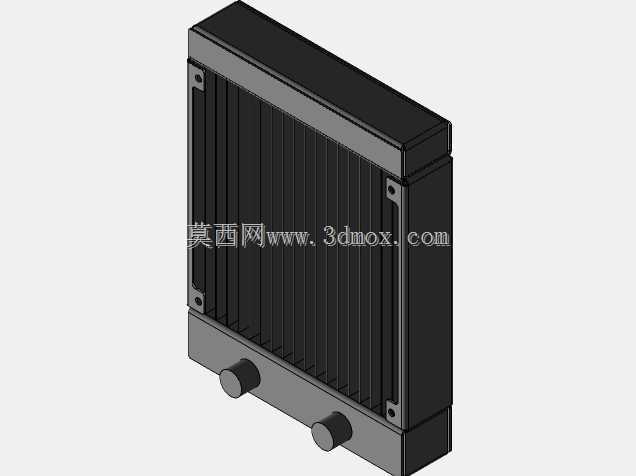

海盗船H60一体式CPU水冷排结构设计

　　在桌面级PC硬件散热领域，一体式水冷的散热核心冷排，是决定整套散热系统换热效率的核心部件，这款冷排的结构还原完全围绕实际装机适配需求展开，没有做冗余的装饰性结构，所有尺寸参数都锚定市售120mm规格风扇的安装标准做匹配。从实际装机场景来看，这类单120冷排主要适配ITX紧凑机箱、MATX小机箱的散热位安装，既可以布置在机箱后部排风位，也可以适配顶部支持120风扇位的小型机箱，不会因为冷排尺寸过大挤占主板内存、显卡的安装空间，对于搭建低噪音小体积主机的用户来说，这类冷排的结构尺寸直接决定了装机方案的可行性。冷排本体的外形尺寸控制在157mm×120mm×27mm，这个厚度属于薄排范畴，相比38mm厚度的厚排，

　　它对机箱冷排位的空间余量要求更低，哪怕是机箱冷排位和主板内存插槽间距不足30mm的紧凑结构，也能顺利完成安装，不会出现冷排顶内存、盖不上侧板的常见装机问题。冷排侧边的风扇安装孔位严格遵循105mm×105mm的标准孔距，和市售所有120mm规格的机箱风扇、水冷风扇完全通用，安装时不需要额外做转接支架，直接用标准自攻螺丝就能完成风扇和冷排的固定，孔位的同轴度公差控制在0.1mm以内，避免出现螺丝拧入偏斜、冷排鳍片被挤压变形的问题。从功能结构来看，冷排内部的流道采用多通道平行设计，冷却液从进水口进入后会均匀分流到每一条微通道中，和外侧的高密度散热鳍片充分接触完成热交换，鳍片采用折边冲压结构，每英寸的鳍片密度经过优化，既保证足够的换热面积，又不会因为鳍片过密导致风阻过大，搭配低转速风扇就能获得足够的通风量，兼顾散热效率和运行噪音控制。冷排两侧的水室采用密封焊接结构，边角位置做了圆弧过渡处理，避免安装时尖锐边角划伤机箱漆面或者割伤安装人员的手部，水室上的进出水接头位置预留了标准的G1/4螺纹适配空间，既可以匹配一体式水冷的预装硬管连接结构，也能满足分体水冷玩家更换接头的改装需求。建模过程中完全参考实物的装配逻辑做结构还原，冷排的外框采用铝合金冲压成型结构，边框的折边宽度控制在3mm，既保证整体结构的刚性，避免安装时用力过大导致冷排变形漏液，又不会过多占用鳍片的有效换热面积。鳍片和内部流道的连接采用胀接工艺的结构还原，

　　保证每一片鳍片都和冷却水道紧密贴合，减少热阻，提升换热效率。在实际选型参考中，这类薄型单120冷排主要针对TDP在120W以内的CPU散热需求，足够覆盖主流中端桌面处理器的满载散热要求，相比同规格的风冷散热器，它的散热鳍片面积可以布置得更大，同时风扇不需要高转速运行就能带走足够热量，运行噪音更低。安装边界的设计上，冷排的四个安装角都做了下沉式的孔位设计，螺丝拧入后不会突出冷排表面，安装时不会因为螺丝突出导致冷排和机箱安装面贴合不严，出现漏风影响散热效率的问题。冷排表面的鳍片排列整齐，没有做多余的上色或者装饰结构，完全以功能性为核心，鳍片的边缘做了钝化处理，避免安装时不小心划手。对于结构设计从业者来说，

　　这类冷排的建模核心在于精准还原安装尺寸和装配公差，不需要对内部的微观流道做过度细化，重点保证外部安装接口、孔位、整体外形尺寸和实物完全一致，这样导出的模型可以直接用于机箱结构设计的干涉检查，提前验证机箱内部的硬件兼容性，避免开模后才发现尺寸不匹配的问题。在做PC机箱的结构设计时，直接导入这个冷排模型，就能模拟冷排加风扇的总厚度，核对冷排和主板、内存、显卡、电源的安装间隙，把干涉问题提前在设计阶段解决，减少后续样机测试的修改成本。对于水冷改装玩家来说，这个模型也可以用于提前规划机箱内部的管路走向，确定接头的安装角度，避免实际装机时出现管路弯折、接头和其他硬件干涉的问题。整个模型的结构完全遵循实物的装配逻辑，没有做简化或者夸张的结构修改，所有的尺寸边界都和市售量产产品保持一致，可以直接用于结构验证、装机方案模拟等实际工程场景。
