汽车驱动桥差速器总成三维结构设计

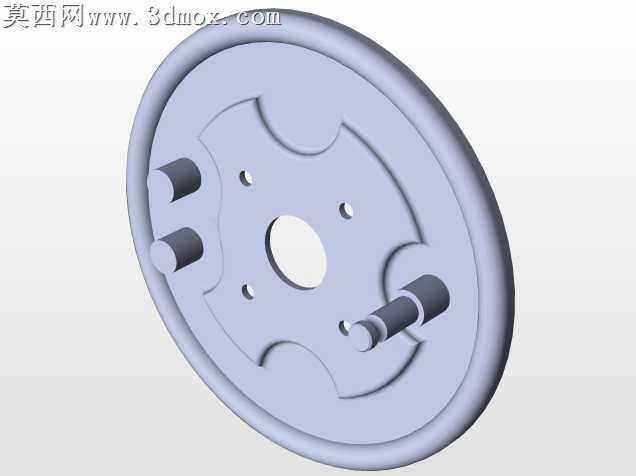

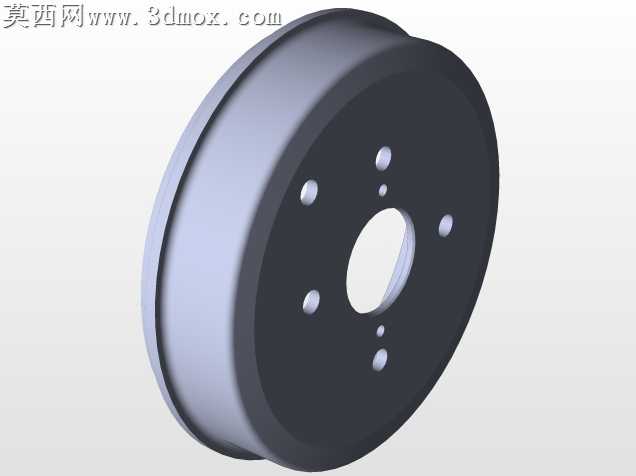

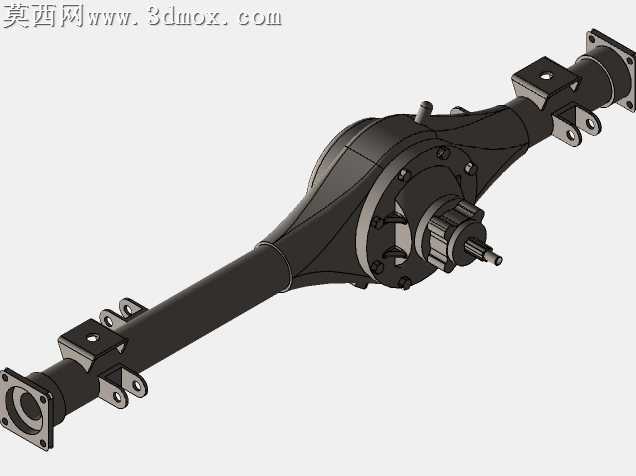

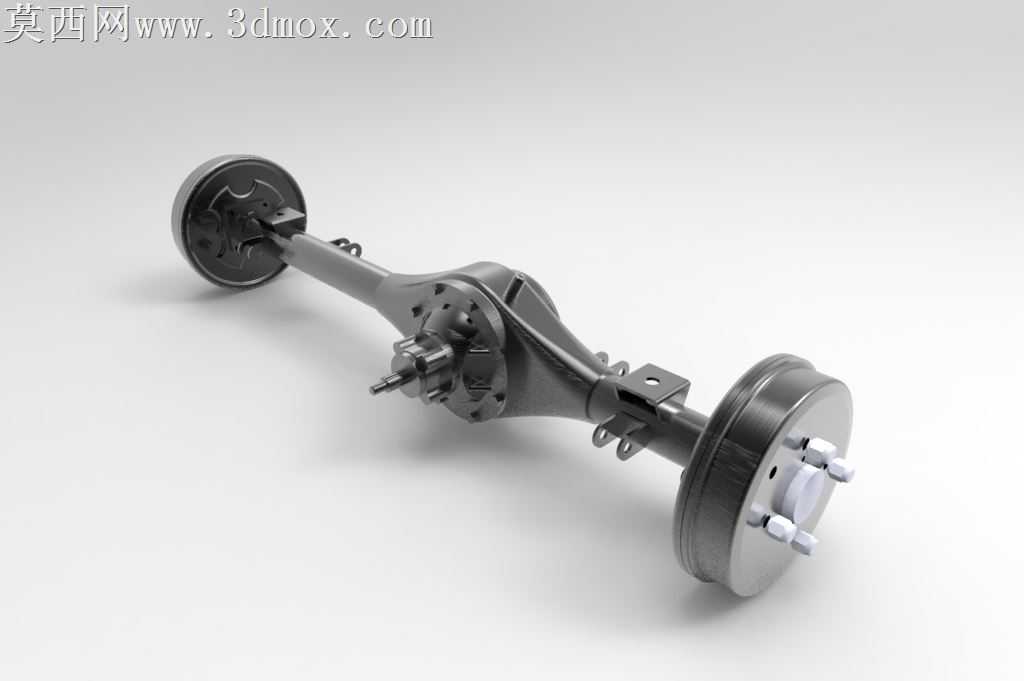

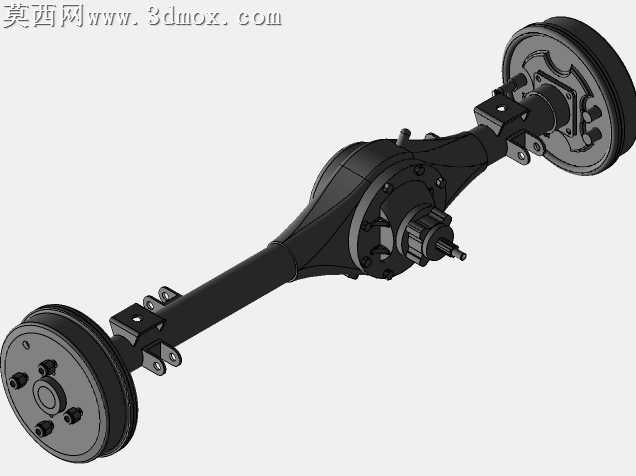

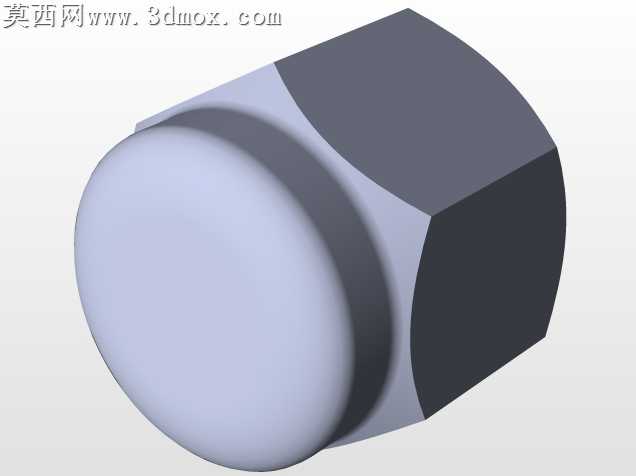

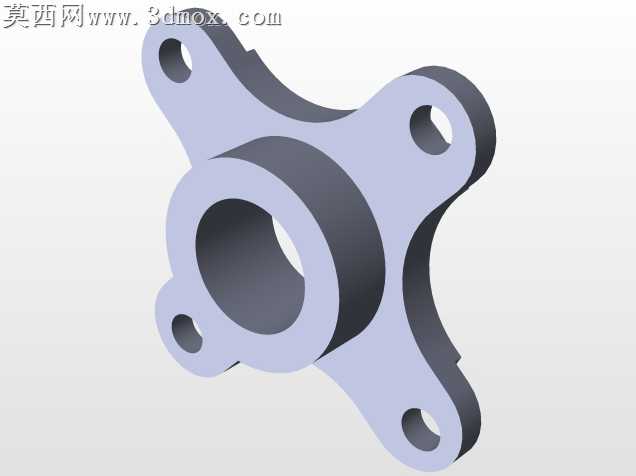

本作品为汽车驱动桥带差速器总成的三维设计成果，建模过程严格参考实车驱动桥的结构比例与装配逻辑完成，整体采用自底向上的建模思路，先拆分各独立零部件再完成总装配约束。建模阶段首先完成桥壳主体的构建，桥壳作为承载核心，采用变截面的壳体结构设计，通过拉伸、放样、倒角等特征命令还原其承托差速器、连接半轴与制动鼓的安装结构，预留出主减速器从动齿轮的安装腔室与半轴穿过的轴孔结构，同时还原桥壳上用于固定悬架、制动管路的安装凸台与连接孔位。差速器核心部分的建模重点还原行星齿轮、半轴齿轮、十字轴、差速器壳体的配合关系，行星齿轮与半轴齿轮的齿形参数按照标准传动比设定，保证齿轮啮合的间隙符合实际装配要求，十字轴与差速器壳体的定位结构、行星齿轮的球面配合面都做了精细化的特征处理，还原差速器实现左右车轮差速转动的结构逻辑。两侧半轴部分还原了花键连接结构，半轴一端与半轴齿轮内花键配合，另一端延伸至桥壳端部连接制动鼓与轮毂，制动鼓部分还原了鼓式制动器的制动鼓壳体、轮毂螺栓的排布结构，螺栓的位置、数量都按照实车标准设定，保证轮毂与车轮的连接结构准确。渲染阶段采用金属材质为主的材质体系，桥壳部分赋予铸铁哑光金属材质，还原铸铁部件表面略带粗糙的金属质感，齿轮、半轴等传动部件赋予调质钢的亮面金属材质，适当调整反射参数体现机加工表面的光洁质感，制动鼓部分赋予灰铸铁材质，表面添加轻微的使用质感纹理提升真实感。场景采用纯白无影棚的渲染环境，搭配柔和的三点布光，主光从斜上方打亮主体结构，辅光补全暗部细节避免出现死黑区域，轮廓光勾勒桥体的边缘轮廓，突出整体结构的立体感与装配层次，清晰展现各部件的连接关系与外形特征。整个模型的装配约束完全按照实际机械装配逻辑设定，各转动部件保留合理的运动间隙，固定部件采用完全约束定位，既保证整体结构的装配准确性，也能直观展现驱动桥差速器总成的结构组成与工作原理，可用于汽车底盘结构教学、传动部件设计参考等场景。
