双链轮配套滚子链传动组件结构设计

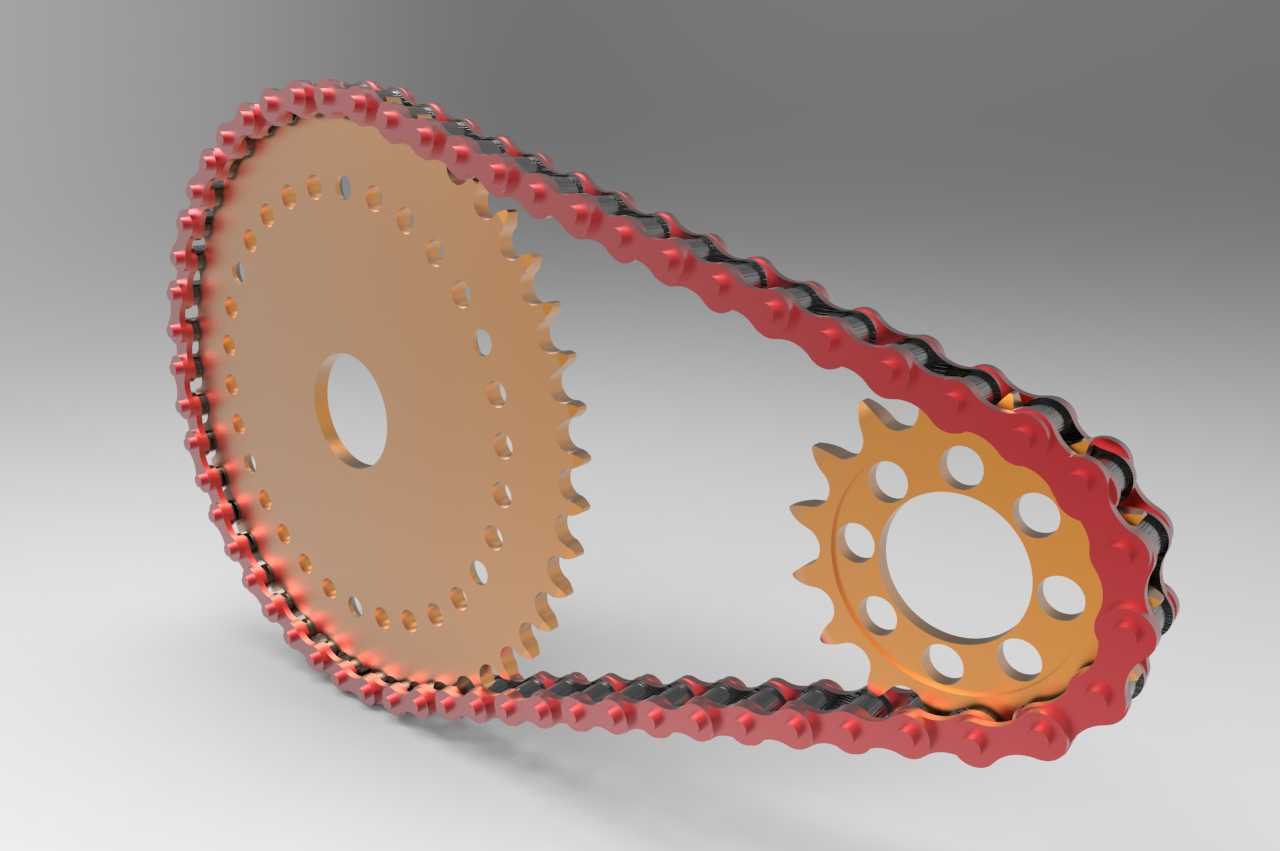

　　这套链传动组件采用大小双链轮搭配标准滚子链的结构形式，是机械传动系统中应用极广的挠性传动部件，区别于齿轮传动的近距离啮合要求，链传动可在中心距较大的轴系间完成动力传递，不会出现带传动的弹性打滑问题，平均传动比精度更高，能在低速重载、高温多尘、存在油污腐蚀的恶劣工况下保持稳定工作状态，常见于输送线、摩托车主副轴传动、农业机械动力输出、轻工设备进给机构等场景。设计阶段首先匹配传动比要求确定大小链轮的齿数差，大链轮作为从动件齿数更多，运行转速更低，可输出更大扭矩，小链轮作为主动件齿数更少，啮合频率更高，两个链轮的齿形均采用三圆弧一直线的标准齿廓，保证链节滚子进入啮合时能顺滑嵌入齿槽，不会出现卡滞、跳齿问题，

　　链轮端面均布的减重孔在不降低轮辐结构强度的前提下，有效降低了整体转动惯量，减少轴系启动阶段的惯性冲击。链轮中心孔为安装基准，设计时严格匹配对应轴径的公差带，键槽位置与齿形的相位角经过校准，保证装配后动平衡精度满足运行转速要求，避免高速运转时出现径向跳动。配套的滚子链由内链节、外链节交替铰接组成，链节间的铰接间隙预留了充足的润滑脂存储空间，可降低销轴与套筒间的磨损速率，链条张紧后的松边垂度控制在合理区间，既不会因垂度过大出现啮合脱链，也不会因张紧过紧加剧轴承受力与链节磨损。安装时需保证两个链轮的端面共面度误差在允许范围内，避免链条出现侧向偏磨，链轮的轴向定位要可靠，防止运行过程中出现轴向窜动导致链条脱出。

　　整套结构的传动效率可达95%以上，可传递的功率范围覆盖几千瓦到上百千瓦，对安装环境的适应性远优于同步带等精密传动部件，日常维护仅需定期补充润滑脂、检查链节磨损伸长量即可，当链条总伸长量超过原长度3%时需及时更换，避免跳齿引发设备故障。
