法兰安装式直流电磁接触器结构设计

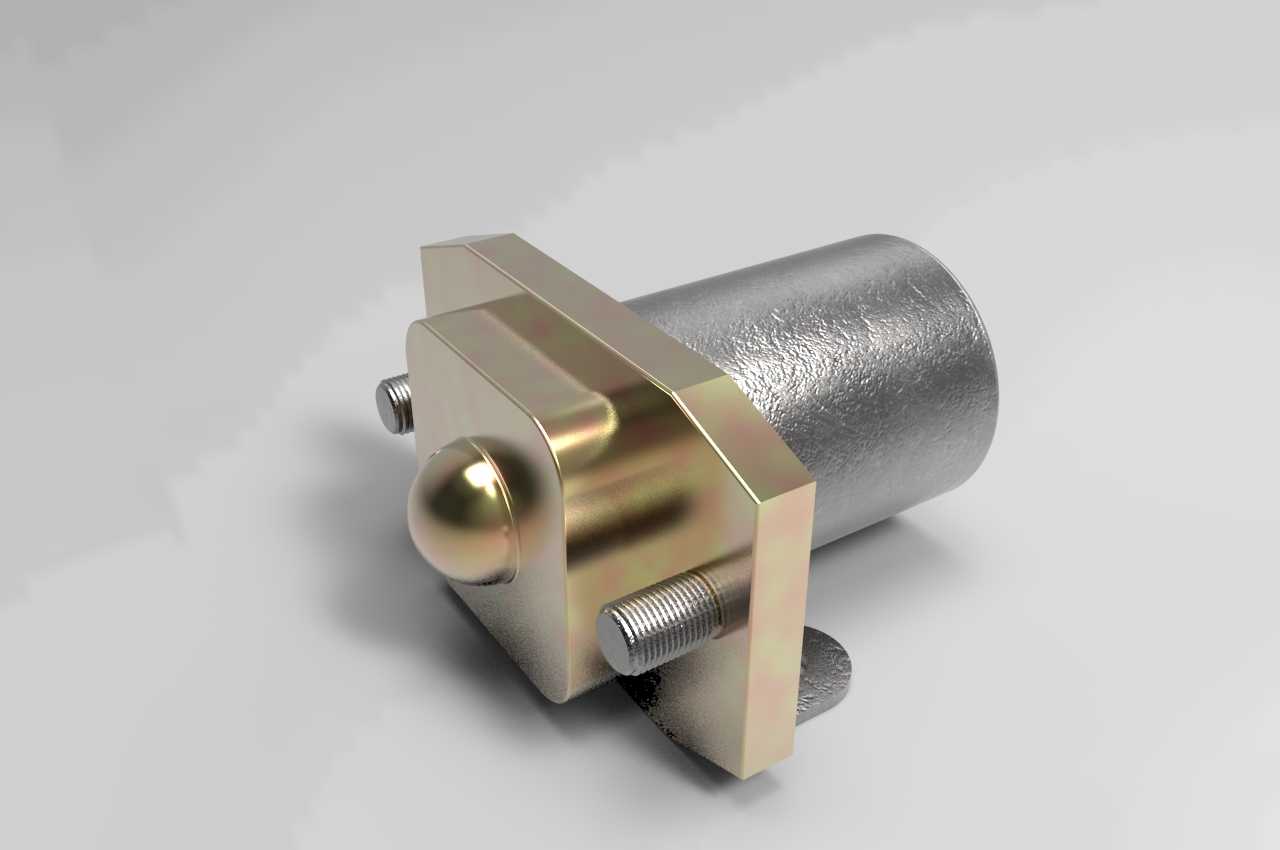

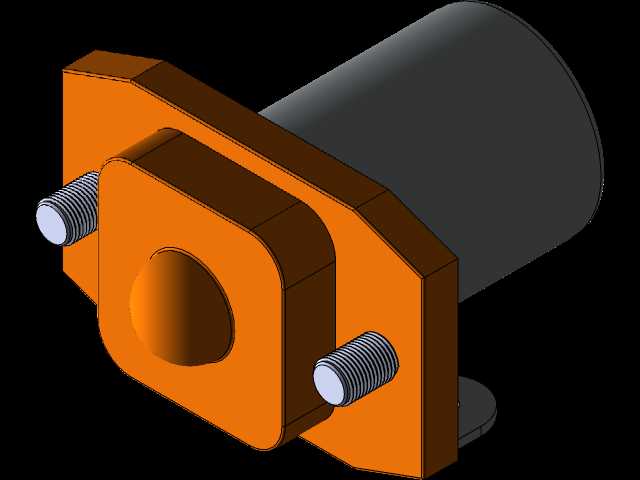

　　这款直流接触器的结构设计，核心围绕低压直流电控回路的频繁通断需求展开，在工程机械车载电控系统、工业自动化直流供电回路、新能源辅助电控单元中都有广泛应用，主要承担直流主回路的负载接通与分断功能，可适配额定电压等级下的阻性、感性负载通断场景，相比交流接触器，其灭弧结构针对直流电流无过零点的特性做了适配，能有效分断直流回路的拉弧，避免触头烧蚀。从结构设计思路来看，主体采用圆柱形电磁驱动腔体搭配方形法兰安装座的布局，电磁线圈封装在金属壳体内，可有效屏蔽工作时的电磁干扰，同时金属外壳具备更好的散热能力，适配长时间通电的工作工况。前端的球形动触头推杆结构，能保证触头闭合时的对中性，减少偏磨带来的接触电阻升高问题，法兰座侧面伸出的两个安装螺栓，

　　是预设的主回路接线端子，直接与内部静触头连通，省去了额外接线座的装配环节，能缩小整体安装占用空间。安装边界方面，方形法兰的四个安装孔位采用对称布局，可适配垂直或水平方向的安装固定，法兰端面与安装面贴合时，圆柱形腔体向安装面后侧延伸，不会占用前端操作侧的空间，整体径向尺寸控制紧凑，可在电控柜内密集排布安装。动触头的行程设计预留了足够的超程余量，即使触头在长期通断后出现磨损，也能保证可靠的接触压力，不会出现接触不良的问题。外壳的金属材质选择兼顾了结构强度与导磁性能，既可以作为电磁系统的磁轭部分提升磁利用率，又能抵御安装、运维过程中的磕碰损伤，前端的金属安装法兰与圆柱壳体采用压装铆接的连接方式，接缝处做了密封处理，可适配多粉尘、轻度油污的工业现场使用环境，避免异物进入内部影响电磁机构与触头系统的正常工作。接线端子的螺纹规格选用通用标准件尺寸，现场接线时无需定制特殊接头，可直接使用标准线鼻子压接后固定，降低现场装配的复杂度。
