单缸垂直结构内燃机教学演示结构

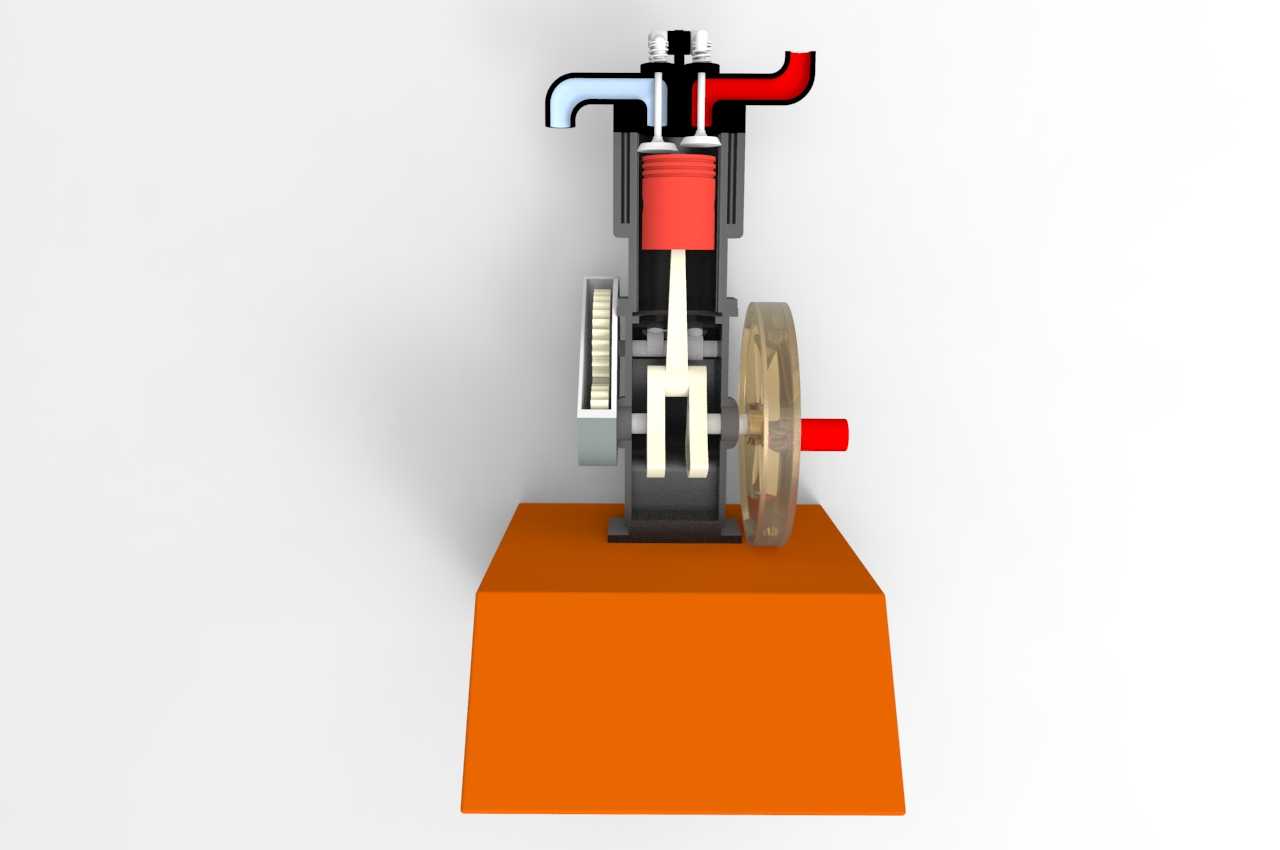

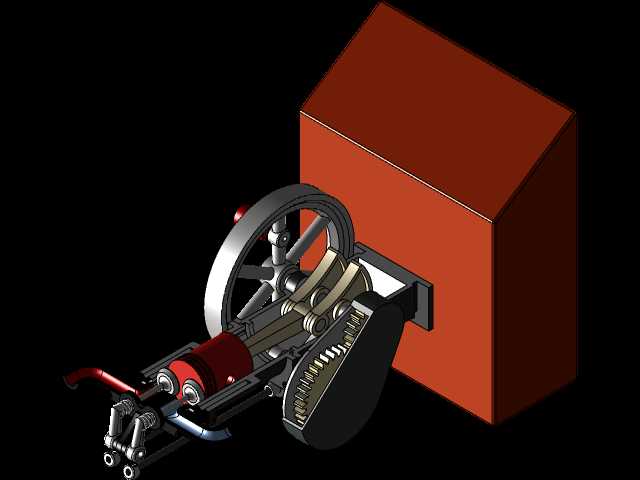

　　这款垂直布局的单缸动力装置结构，主要面向职业院校机械原理教学、内燃机结构认知实训场景，也可作为小型动力设备研发阶段的原理验证参考载体，帮助从业者直观理解四冲程内燃动力的完整工作循环逻辑。整套结构采用立式垂直排布设计，核心做功组件沿竖直轴线布置，从顶部的配气机构到底部的曲柄连杆输出端，所有运动副的同轴度公差在建模阶段就做了约束，避免运动仿真过程中出现卡滞或干涉问题。顶部的进排气道采用差异化色彩区分，进气侧为冷色调、排气侧为暖色调，能够让观察者快速识别换气流程的两个通路，气门组件的升程参数按照常规小排量单缸机的通用比例设定，配合凸轮轴的型线设计，可完整演示进排气门的开闭时序与活塞运动的匹配关系。中部的活塞组件采用直筒式裙部结构，

　　活塞销与连杆小头的配合预留了合理的运动间隙，连杆大头采用剖分式结构与曲柄销连接，能够将活塞的上下往复直线运动顺畅转化为曲轴的旋转运动，侧置的齿轮组负责传递凸轮轴的驱动动力，按照四冲程机的传动比设定，曲轴旋转两周时凸轮轴完成一周旋转，精准匹配气门的动作周期。侧面的飞轮组件采用大直径轮盘结构，依靠自身转动惯量储存做功冲程的能量，带动整套机构顺利越过排气、进气、压缩三个非做功冲程，保证运转的连续性，飞轮端部延伸出的输出轴可外接负载，直观展示动力输出的接口形式。底部的安装基座采用梯形台结构，增大支撑面的接触面积，降低整机重心，保证演示运转过程中的结构稳定性，基座与缸体的连接面设置了定位止口，方便拆装时的快速对位，

　　安装孔位的排布符合小型单缸动力装置的通用安装边界，可直接适配多数教学试验台的固定接口。整套结构的运动部件都做了运动间隙的仿真校验，所有配合面的公差设定都符合机械设计的通用规范，既能够完整还原内燃发动机的真实工作逻辑，又简化了非核心的辅助结构，让观察者能够快速抓住动力转换的核心原理，避免冗余结构对认知过程造成干扰。
