10千瓦功率控制器结构设计方案

　　这款10千瓦级功率控制器的结构设计，首先围绕工业现场动力回路的控制需求展开，常见于中小功率工业设备的动力通断、工况切换场景，比如小型生产线驱动单元、配套加工辅机的动力管控、非标设备的功率输出调节环节，实际使用中承担主回路电流承载、控制信号响应、回路状态切换的核心作用，直接对接动力进线端与负载端，是工控动力链路里的关键执行部件。

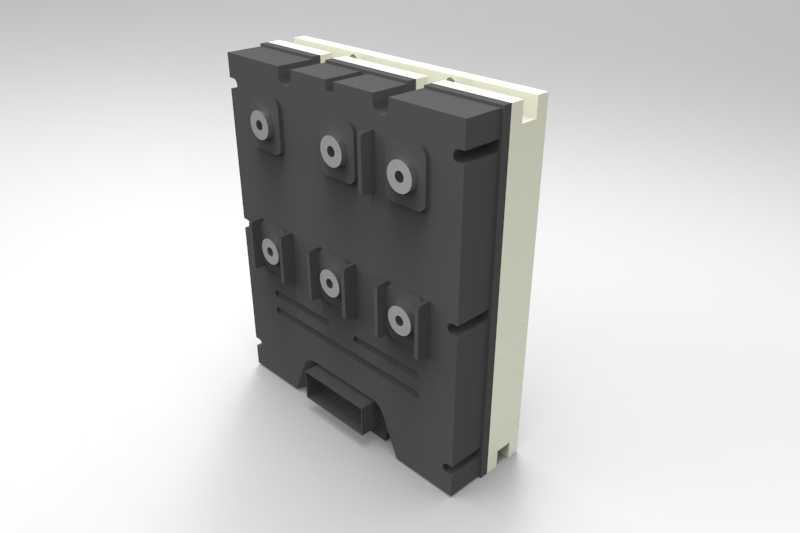

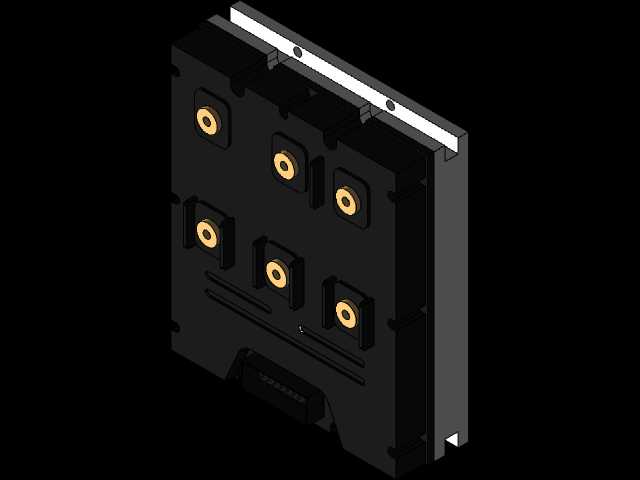

　　从结构设计思路来看，整体采用模块化拼接的壳体方案，主体承载部分选用高强度绝缘工程材质，兼顾绝缘防护与结构刚性，正面排布的六组接线端子采用对称式布局，分为上下两排各三个点位，分别对应三相进线与三相出线的接线需求，每个端子周边做了凸起的绝缘隔筋，避免接线过程中不同相序的线缆误碰引发短路风险，端子内嵌金属嵌件，保证接线时的压紧力不会破坏塑料基体，长期使用也不会出现螺纹滑牙、接触松动的问题。

　　壳体侧边设置了导向安装槽，适配标准电气柜内的卡装导轨，安装时无需额外打孔固定，直接沿导轨推入即可完成定位，侧边预留的卡扣结构可以在推入到位后自动锁止，后期维护拆卸时只需拨开卡扣就能快速取下，大幅降低现场运维的拆装效率。壳体背部设置了散热贴合面，安装后可以紧贴柜内安装板，将功率器件工作产生的热量通过壳体传导到安装板上辅助散热，避免密闭柜体内热量堆积导致器件过热降额。

　　外形尺寸上严格遵循同功率等级控制器的通用安装边界，整体长宽高比例适配常规低压电气柜的安装空间，不会与柜内其他断路器、接触器等元件产生安装干涉，接线端的伸出长度预留了足够的线缆弯曲空间，即使是10平方毫米的多股动力线缆，压接端子后也能顺利接入，不会出现线缆弯折半径不足导致的线芯损伤、接触不良问题。壳体表面做了防滑纹理处理，日常运维插拔接线时手部不易打滑，边角位置全部做了圆角过渡，避免安装维护过程中尖锐边角划伤操作人员。

　　内部腔体的排布上，将功率回路与控制回路做了物理分隔，功率器件靠近背部散热面布置，控制信号接线端布置在壳体侧方，强弱电区域的隔离筋高度满足电气间隙要求，即使在潮湿多尘的工业现场，也能避免积尘、凝露导致的强弱电串扰问题。壳体拼接处设置了迷宫式密封结构，能够阻挡大部分粉尘进入腔体内部，适配多数工业车间的常规使用环境，无需额外加装防尘外罩就能满足IP40左右的防护等级要求。
