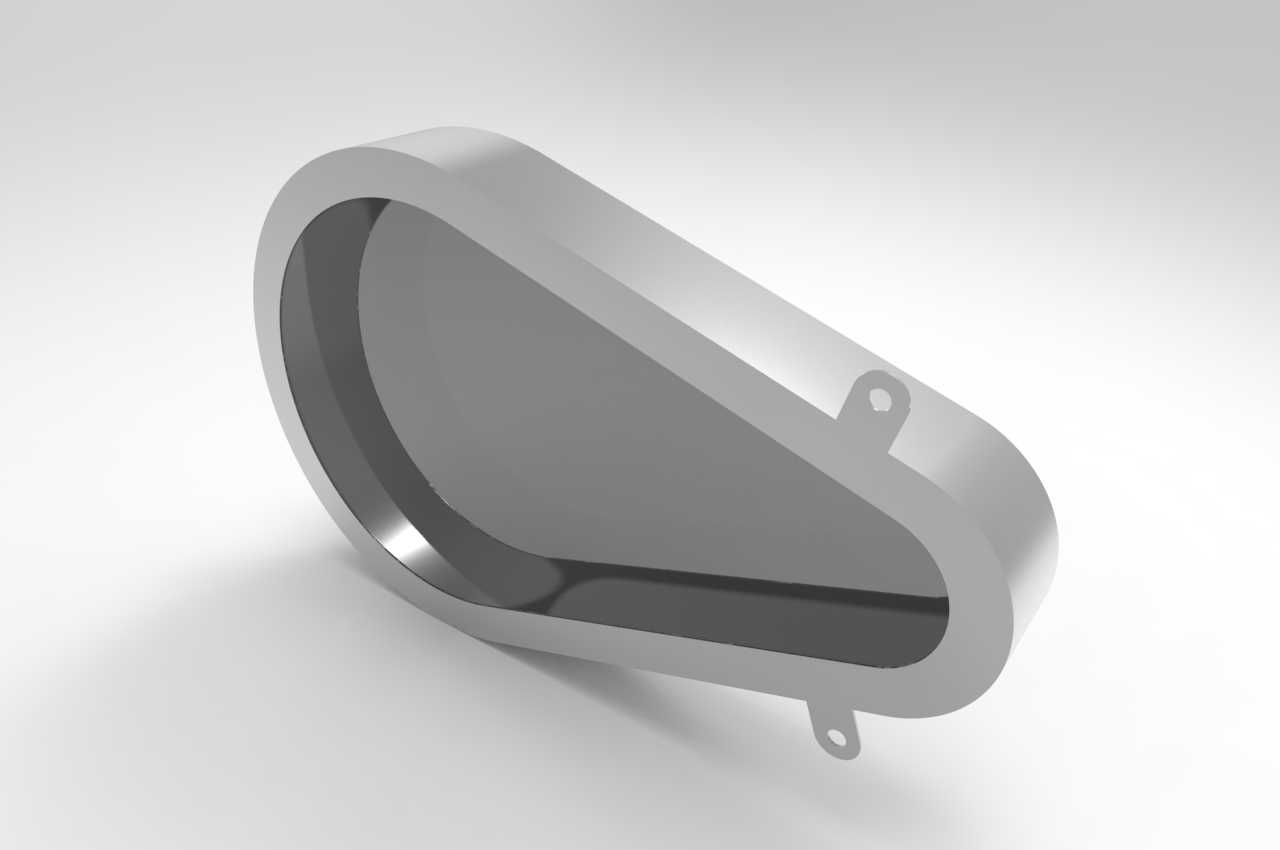

带安装耳位的水滴形散射罩结构设计

　　这类带侧置安装耳的水滴形散射罩，多应用在需要对流体、光束或颗粒物做定向匀化扩散的设备端，常见于工业通风管路末端、光学检测设备的光路匀化段、小型物料输送的出料导流位置，核心作用是将上游集中输入的介质通过内腔型面做均匀散射，避免局部流速、照度或物料浓度过高导致的设备工况异常。从结构设计逻辑来看，整体采用一端圆弧收窄、一端大开口的类水滴截面壳体构型，大开口端为介质输入侧，做了加厚翻边处理，既可以提升壳体端口的结构刚度，避免安装锁紧时出现端口变形，也能在对接上游管路或安装座时提供足够的密封贴合面，翻边处预留的圆角过渡可以减少介质流经端口时的紊流产生，降低运行过程中的风阻或光损。壳体侧壁做了等壁厚设计，壁厚取值兼顾结构强度与成型工艺要求，

　　若采用钣金冲压成型则壁厚适配常规板材折弯拉伸的工艺极限，若采用注塑或铸造成型则壁厚均匀避免出现缩痕、填充不均的成型缺陷。侧壁上延伸出的两个带安装孔的耳位，分别布置在壳体长轴方向的上下侧，耳位与壳体侧壁做了圆弧过渡连接，避免应力集中导致安装后受震动出现耳位断裂，安装孔的孔径适配常规规格的紧固件，孔位中心到壳体安装基准面的距离经过公差校核，保证安装时可以顺利对位，不会出现装配干涉。设计时需要重点关注内腔的型面顺滑度，整个内腔从大开口端到收窄端做连续的曲面过渡，没有突兀的折角，保证介质流经时可以沿着型面均匀向外侧散射，不会出现局部涡流或光路遮挡。安装边界方面，两个安装耳的孔位间距、耳位突出壳体的长度都做了适配性设计，

　　既保证安装后有足够的锁紧操作空间，也不会因为耳位过长导致整体结构占用空间过大，适配多数紧凑型设备的安装空间要求。壳体外表面做了光滑处理，没有多余的凸起结构，既可以减少外部积尘，也能降低设备运行时的外部风阻，在需要做密封处理的应用场景中，翻边端面的平面度公差控制在合理范围，保证对接后密封件可以均匀受压，不会出现泄漏问题。
