手动台式 Arbor 压装设备结构设计

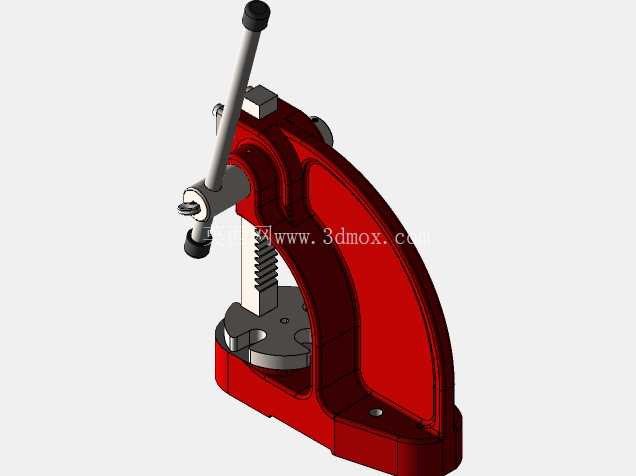

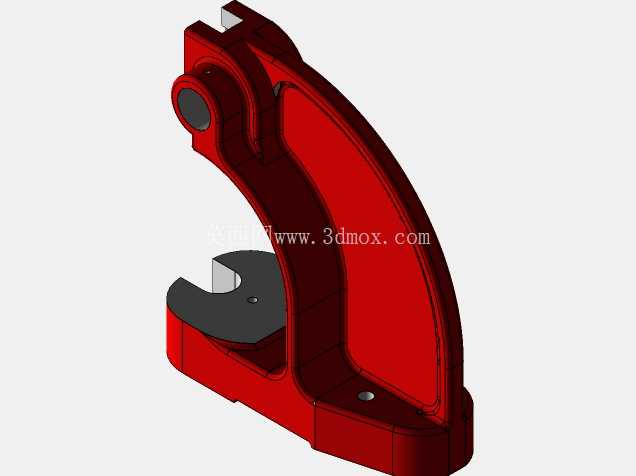

这款手动压装设备是小型加工、装配工位上极为常见的手动施压工装，在五金修配、小批量零部件装配、教学实训场景中出镜率极高，不需要外接动力源，完全依靠杠杆机构放大手动输入的作用力，就能完成过盈件压合、小型零件冲铆、轴承压装、销钉压入这类需要稳定轴向压力的作业。从结构布局来看，整机采用C型开式机身设计，这种开口结构的核心优势是操作空间开阔，工件可以从三个方向送入工位，不受封闭框架的进出限制，对于尺寸略大于喉深的异形工件，也能通过调整装夹位置完成压合作业，机身采用一体式弧形加强筋结构，在压头承受最大载荷时，弧形筋可以将压头处的集中应力顺畅传导到底座安装面，避免C型开口处出现过大的张口变形，保证压装过程中压头与底座工作面的垂直度偏差控制在合理范围内。

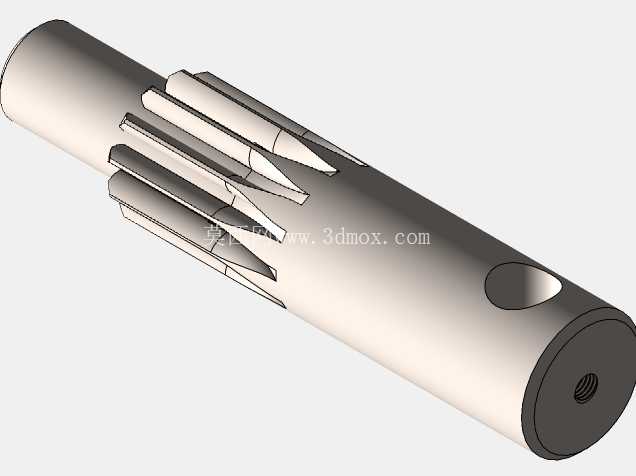

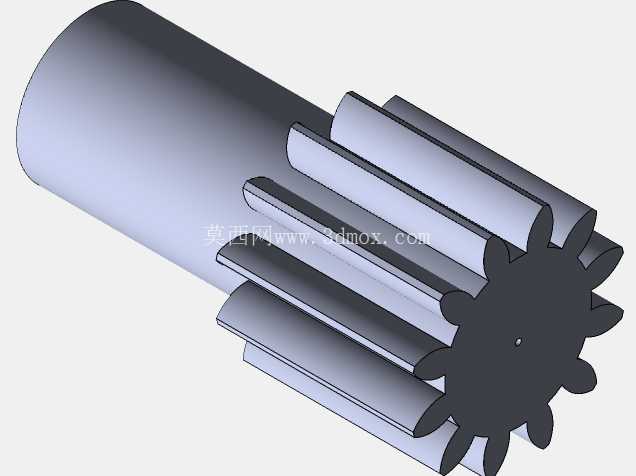

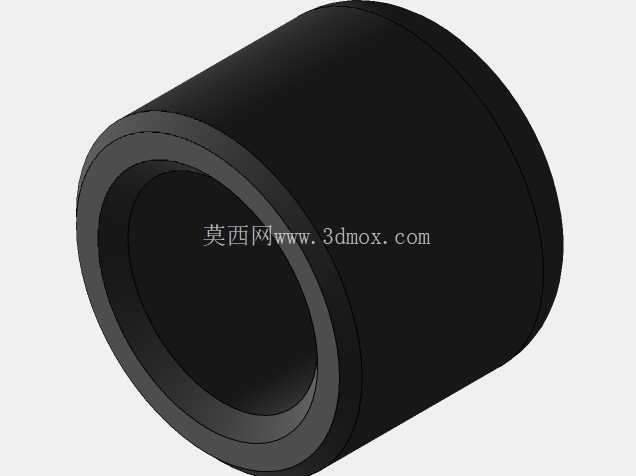

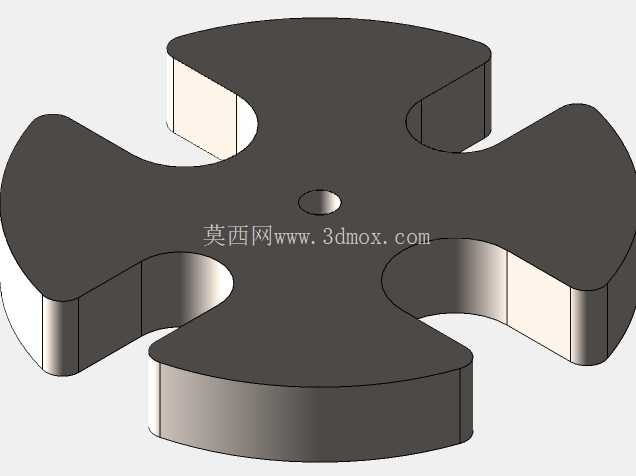

设备的施力机构采用齿轮齿条传动搭配长杠杆手柄，手柄的力臂长度经过匹配设计，操作人员在手柄末端施加常规的手动推力，经过齿轮齿条的力放大后，压头端可以输出数千牛的轴向压力，完全覆盖小型过盈配合件的压装力需求；齿条的导向段集成在机身头部的导向孔内，配合方形截面的齿条结构，避免压头下压过程中出现周向转动，保证压头端面始终与底座工作面平行。压头末端设计有快换接口，可以根据不同作业需求更换平压头、V型压头、冲头类配件，适配不同形状工件的施压需求，不需要额外制作复杂工装就能完成多类作业。底座部分设计有均匀分布的安装孔，可以通过螺栓直接固定在工作台面或者专用支架上，底座工作面加工有T型槽定位结构，能够快速装夹简易夹具，对工件进行定位，避免压装过程中工件移位。

从安装边界来看，整机的占地面积不足0.1平方米，机身高度适配常规站立操作的工位高度，不需要预留专门的动力管线位置，只要工作台面有足够的承重能力，随时可以移位安装，非常适合零散维修工位、小批量试制车间、职业院校的钳工实训区使用。在实际使用场景中，这类手动压床往往承担着批量压力机不适合的零散作业：比如维修过程中拆卸小型轴承、压入定位销、校正小型轴类零件的轻微变形、压合小型塑胶件的卡扣结构，相比大型气动、液压压力机，它没有待机能耗，操作时的施压节奏完全由操作人员手动控制，可以精准控制压入行程，对于压装行程要求严格的精密小零件，操作人员可以通过手柄的反馈手感判断压入是否到位，不会因为压力输出过大压坏工件。

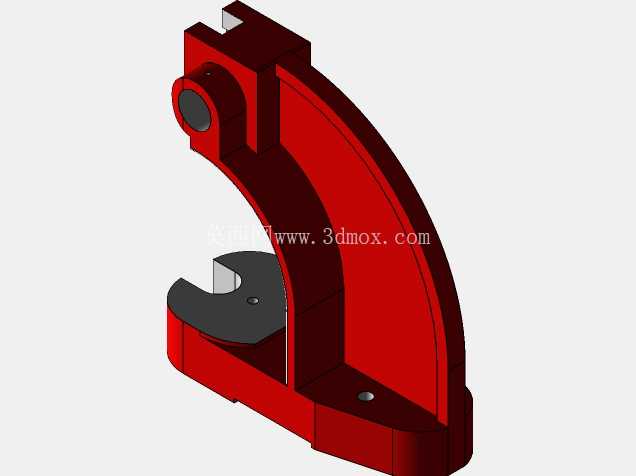

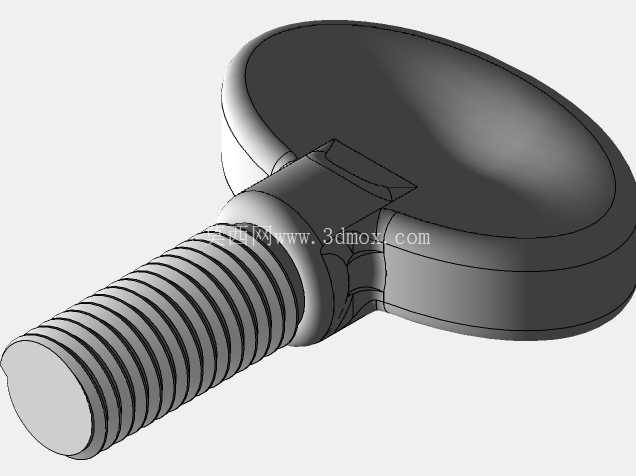

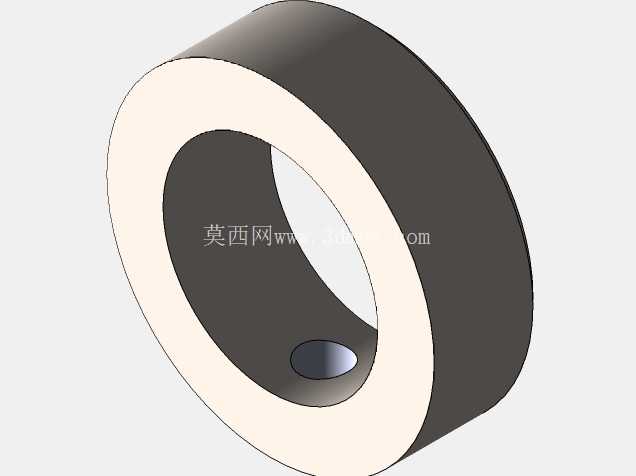

设计过程中，机身的壁厚分布经过受力优化，在应力集中的齿条安装座、机身与底座衔接的转角位置做了加厚处理，非主要受力区域则适当减少壁厚，控制整机重量的同时保证结构刚性，避免长期使用后机身出现永久变形。手柄末端的防滑握套采用绝缘耐磨材质，即使手上沾有少量油污也能稳定握持，不会出现打滑脱手的情况。齿条的行程设置了上下限位结构，避免操作时齿条脱出导向孔，造成设备损坏或者安全隐患。压头与齿条的连接采用防转定位结构，更换压头时不需要额外工具固定齿条，就能快速完成配件更换，提升工位作业效率。

在装配精度控制上，导向孔与齿条的配合间隙选在合理的公差区间，既保证齿条上下滑动顺畅无卡滞，又不会因为间隙过大导致压头出现偏摆，压装时的压力方向始终垂直于底座工作面，避免压装过程中工件出现侧向受力，损坏零件配合面。机身表面的涂装采用耐磨防锈涂层，适合车间多油污、多粉尘的使用环境，长期使用也不会出现涂层脱落、机身锈蚀的问题。这类手动压装设备虽然结构简单，但在小型加工作业场景中是不可替代的工装设备，它的结构可靠性直接影响压装作业的成品率，设计时每一处结构细节都围绕实际操作的便利性、结构的耐用性、压装过程的稳定性展开，没有多余的冗余结构，每一部分结构都服务于手动施压作业的实际需求。
