可调开口活动扳手结构设计三维数模

　　在设备运维、机械装配、五金维修等各类现场作业场景中，活动扳手是普及率最高的手动紧固工具之一，区别于固定开口的呆扳手，它可通过调节蜗轮结构改变开口尺寸，适配不同规格的六角头、方头螺栓与螺母，无需携带多把固定尺寸扳手即可覆盖常见紧固件的拆装需求，在户外抢修、家用维修、生产线装配工位都有不可替代的使用价值。这款活动扳手的三维结构设计，完全遵循手动五金工具的人机工程与力学性能要求，整体分为固定扳体、活动扳口、调节蜗轮、蜗杆轴、手柄防滑段几个核心组成部分，建模过程中对各部件的配合间隙做了精准还原，活动扳口与固定扳体的导轨配合段预留了合理的滑动间隙，既保证扳口调节时的顺畅度，又避免间隙过大导致夹持紧固件时出现打滑、啃伤螺栓棱角的问题。

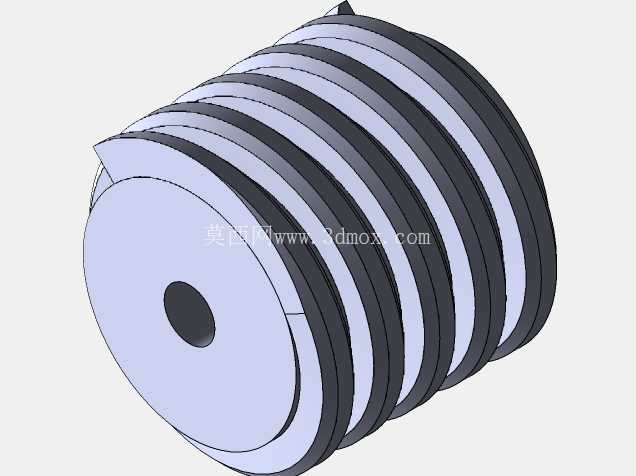

　　从功能特性来看，扳口的夹持面做了细密的齿纹结构设计，齿纹的角度与深度经过力学校核，当施加扳拧力矩时，齿纹可嵌入紧固件的棱角表面，增大接触摩擦力，即使在扳手表面沾有少量油污的作业环境下，也能保证夹持稳定性，降低滑脱风险。调节蜗轮与活动扳口下部的齿条啮合精度控制在合理范围内，转动蜗轮时可实现开口尺寸的无级调节，从最小闭合状态到最大开口行程，全程调节无卡滞，蜗轮侧边的滚花结构增大了手指转动时的摩擦力，即使佩戴薄劳保手套也能轻松完成开口尺寸调整。

　　设计过程中重点考虑了扳拧作业时的受力分布，扳头与手柄连接的过渡段做了圆弧加厚处理，避免应力集中导致的扳体断裂问题，手柄段的截面采用渐变式设计，靠近扳头的位置截面厚度更大，可承受更大的扳拧力矩，手柄末端做了挂孔设计，方便作业时将扳手挂在工具架或安全绳上，防止高空作业时工具坠落。外形尺寸方面，这款扳手属于常用的10寸规格，整体长度控制在250mm左右，最大开口宽度可达30mm，可覆盖M6到M20范围内的常规外六角紧固件拆装需求，扳头的整体厚度控制在12mm以内，可伸入部分狭窄的设备安装间隙完成作业，不会因为扳头过厚无法贴近紧固件安装面。

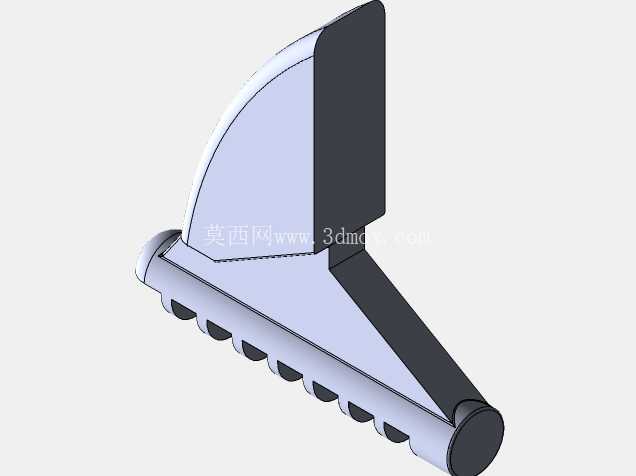

　　手柄部分的防滑纹路采用凹凸式结构设计，握持时贴合手掌的受力区域，长时间施加力矩时可减少手掌局部压强，降低作业疲劳感。各部件的装配关系在数模中做了完整还原，蜗杆轴与扳体的安装孔采用间隙配合，轴端的限位结构可防止蜗杆在调节过程中脱出，活动扳口的导轨段与扳体的导槽配合长度经过优化，当开口开到最大尺寸时，仍有足够的配合长度保证扳口的结构强度，不会因为夹持力过大导致扳口从导槽中脱出。在实际应用中，这类活动扳手多用于给排水管道安装、电气设备接线端子紧固、小型机械设备拆装、家用五金维修等场景，相比管钳它不会过度损伤紧固件表面，相比固定扳手它的适配性更强，是工具包中必备的基础手动工具。建模时对扳体表面的标识区域也做了结构预留，可用于后续添加品牌标识、规格参数、力矩警示等内容，整体结构没有冗余设计，所有曲面与棱角都做了合理的倒角处理，既避免加工过程中出现锐边割手的问题，也能在热处理过程中减少应力集中点，提升扳手整体的使用寿命。扳口的夹持面与扳手整体的垂直度做了严格的结构约束，保证夹持紧固件时两个夹持面与螺栓头侧面完全贴合，不会因为角度偏差导致局部应力过大，损伤螺栓棱角或者造成扳手滑脱。
