外啮合液压齿轮泵内部结构剖切展示

　　这套剖切呈现的外啮合齿轮泵结构，在机床液压站、小型工程机械动力单元、注塑机辅助油路、升降平台液压系统以及自动化夹具供油回路里都十分常见。它属于容积式液压动力元件，核心作用是把电机输入的旋转机械能转化为液压油的压力能，为油缸、液压马达以及各类控制阀提供稳定流量。现场选型时，这类小排量齿轮泵多用于中低压工况，结构紧凑、抗污染能力比叶片泵强，对油液清洁度的容忍度相对更高，维护成本也较低，因此在固定式液压站和移动设备的辅助回路中应用广泛。

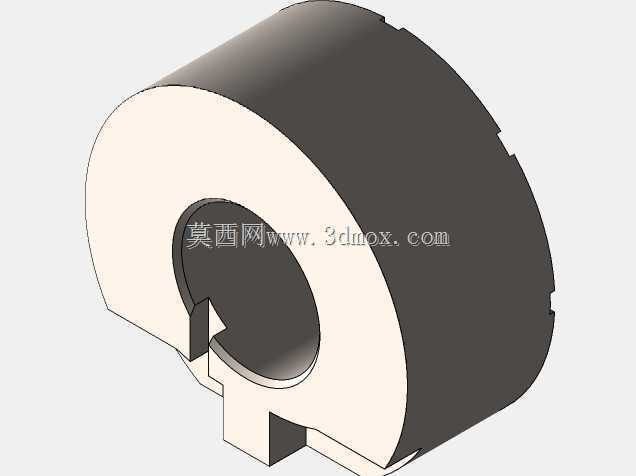

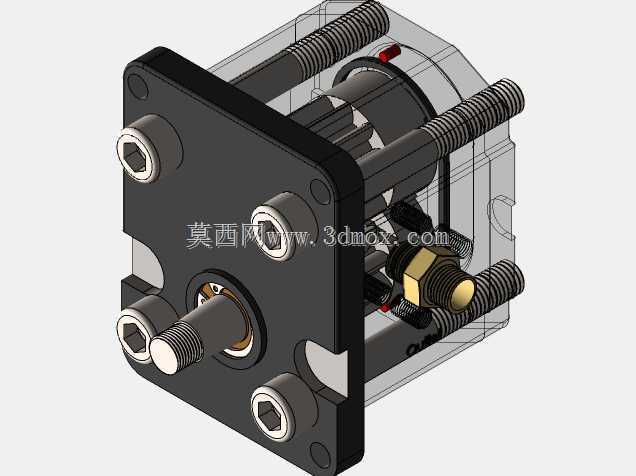

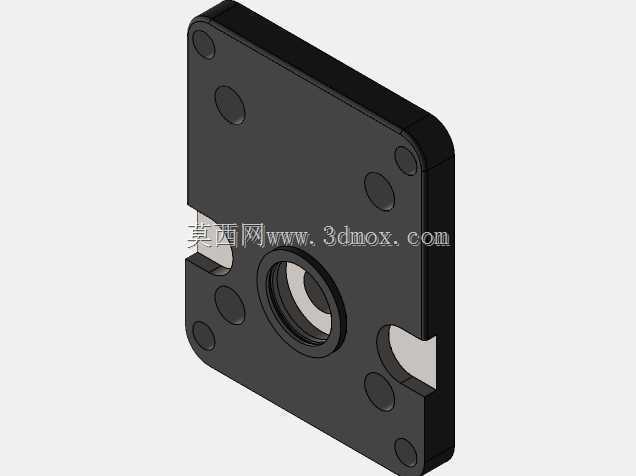

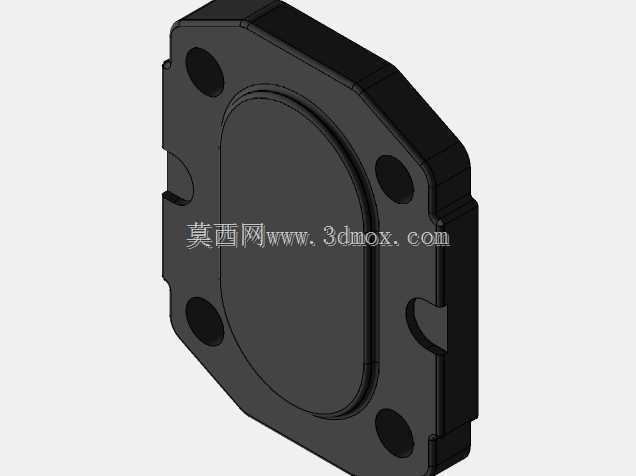

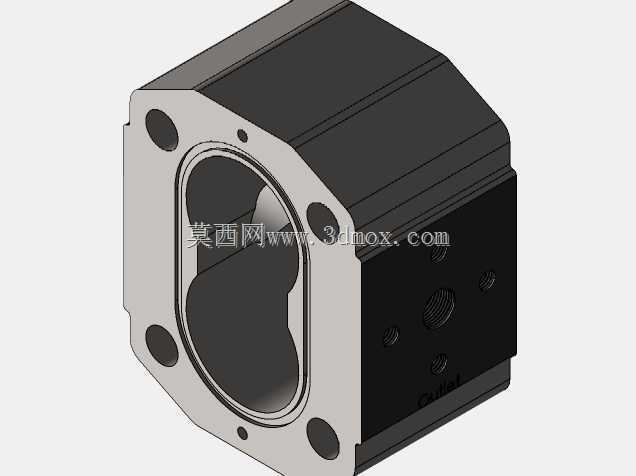

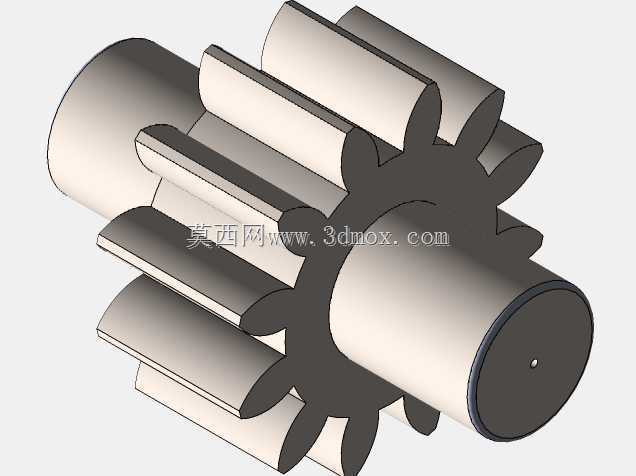

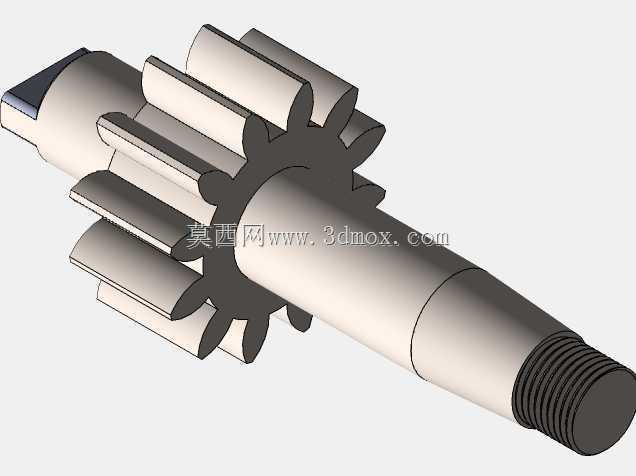

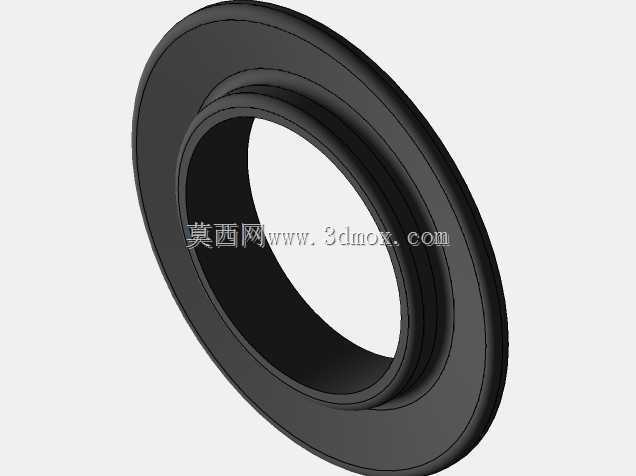

　　从结构上看，泵体内部容纳一对相互啮合的主动齿轮与从动齿轮，齿轮两端由前、后盖板封闭，形成密封的工作腔。齿轮脱开啮合的一侧容积增大，形成吸油腔；进入啮合的一侧容积减小，形成压油腔。油液在齿槽与泵体内壁围成的空间内被连续携带，从吸油口输送至压油口，从而实现连续供油。模型中可以清楚看到贯穿泵体的长拉紧螺栓，它们将前端法兰、泵体和后端盖板压紧成一体，保证结合面在压力波动下不发生渗漏。前端布置的安装法兰用于与电机钟形罩或支架对接，输入轴通过联轴器与电机轴相连，轴端密封结构则防止压力油沿旋转轴外漏。

　　设计这类泵时，首先要控制齿轮齿顶圆与泵体内孔之间的径向间隙，以及齿轮端面与侧板、盖板之间的轴向间隙。间隙过大会使压油腔向吸油腔泄漏增加，容积效率下降；间隙过小则在热胀或加工误差下容易出现刮擦、卡滞。齿轮宽度、模数和齿数直接决定每转排量，排量再结合额定转速决定理论流量，而系统压力则受壳体强度、轴承承载能力和密封条件约束。吸油口与压油口的通径需要匹配管路流速，吸油侧阻力过大容易引起气蚀、噪声和吸油不足，因此现场布管时应尽量缩短吸油管路、减少弯头，并保证油箱液位高于泵轴线。

　　安装边界方面，前端法兰面是主要定位基准，泵轴与电机轴必须保持较高同轴度，弹性联轴器虽能补偿少量偏差，但偏心过大仍会导致轴封磨损、轴承过早失效。泵体周围应预留检修空间，便于拆装拉紧螺栓、检查侧板和更换密封件；油口位置需与管路走向协调，避免装配后形成附加应力。模型采用透明化表达后，内部齿轮啮合区、油口通道、螺栓布局和轴系关系都能直接观察，适合用于液压原理讲解、泵体结构校核、干涉检查以及装配工艺分析。

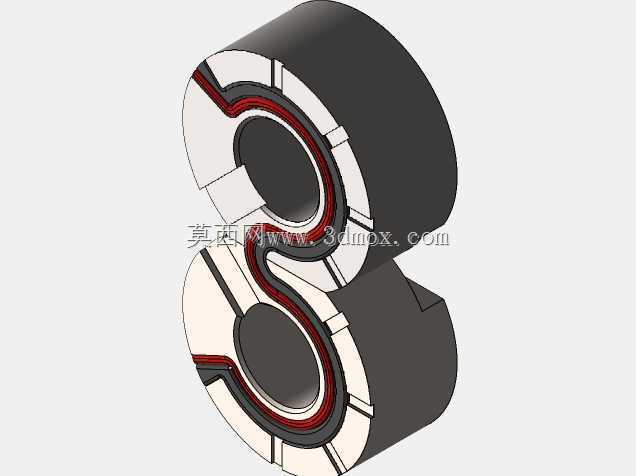

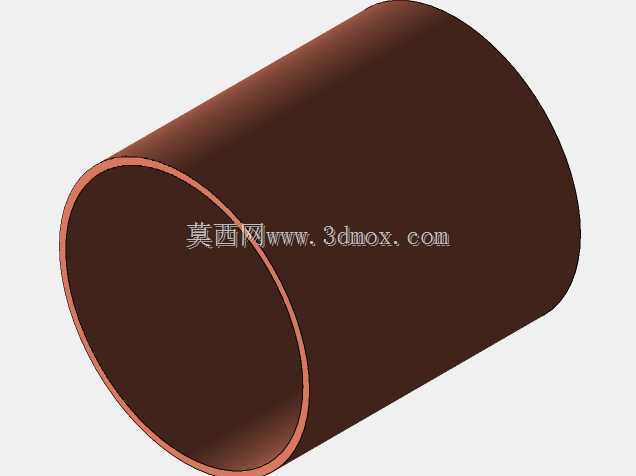

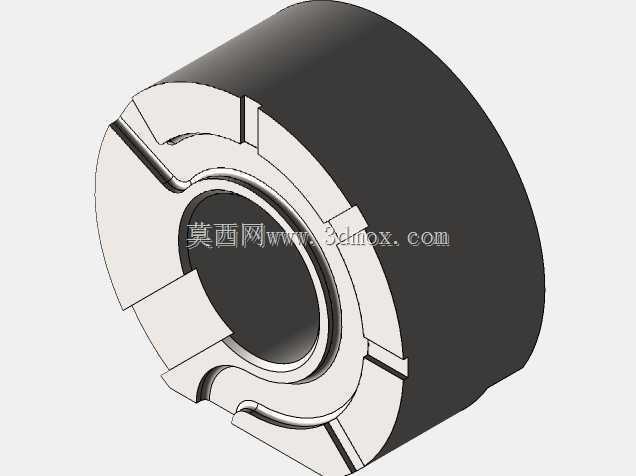

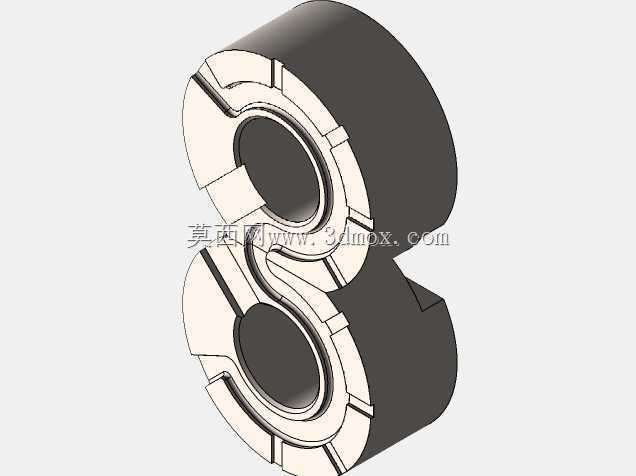

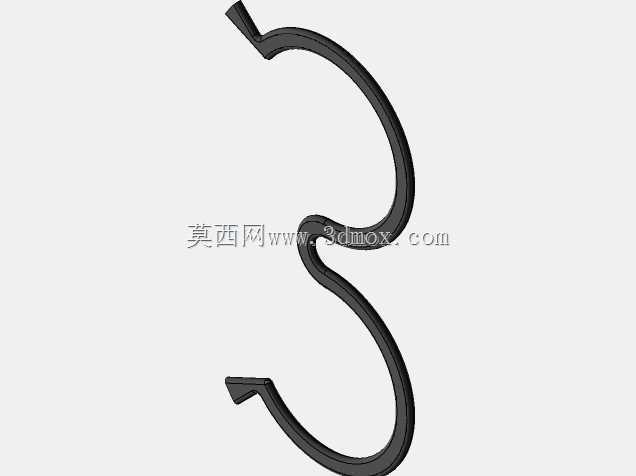

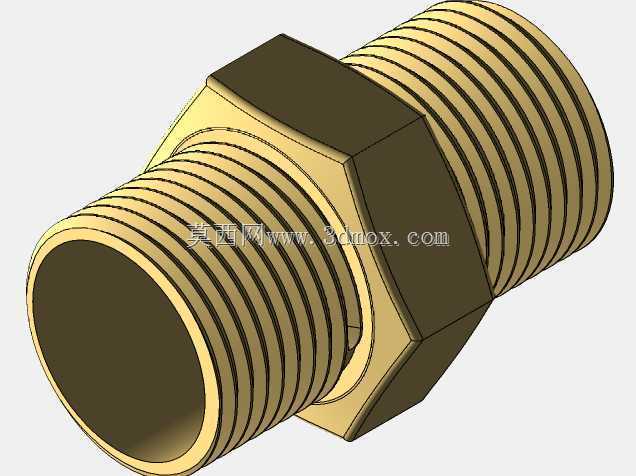

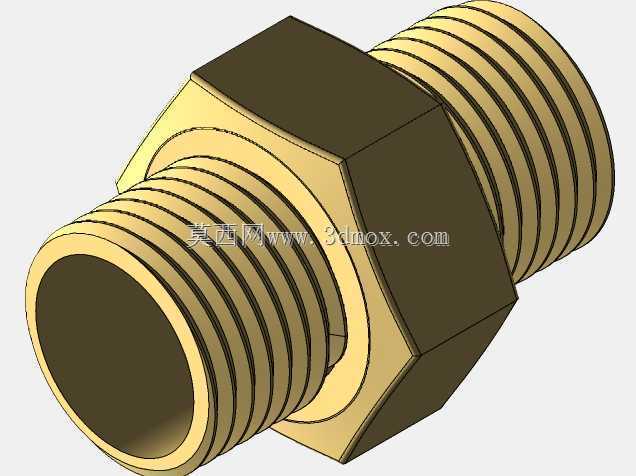

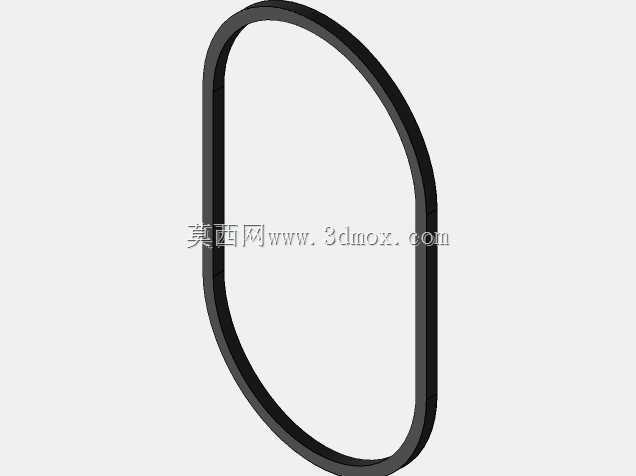

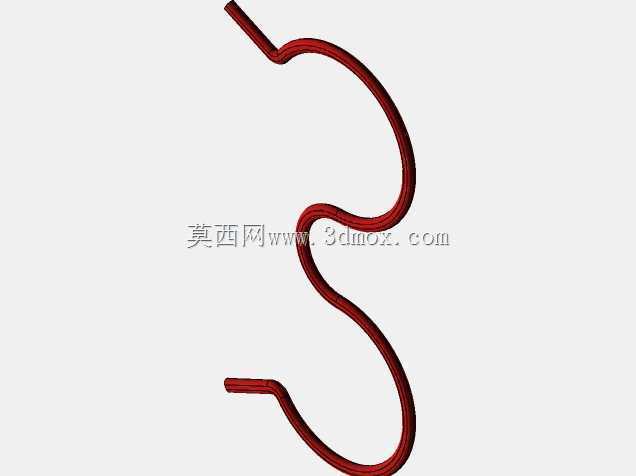

　　在实际建模过程中，需要重点还原齿轮齿廓、轴颈、轴承位、密封槽、螺纹油口和法兰孔系。齿轮与轴的连接方式、从动齿轮的支承位置、侧板承压面以及卸荷槽结构，都会影响泵的运行平稳性和噪声水平。吸压油区的隔板位置不能与齿轮啮合关系错位，否则会造成困油或流量脉动加剧。整体结构虽然不复杂，但对尺寸链、间隙配合和密封面平面度要求较高，任何一处装配基准偏差，都可能在压力建立后表现为外漏、内泄增大或温升异常。
