可调开口活动扳手结构三维设计

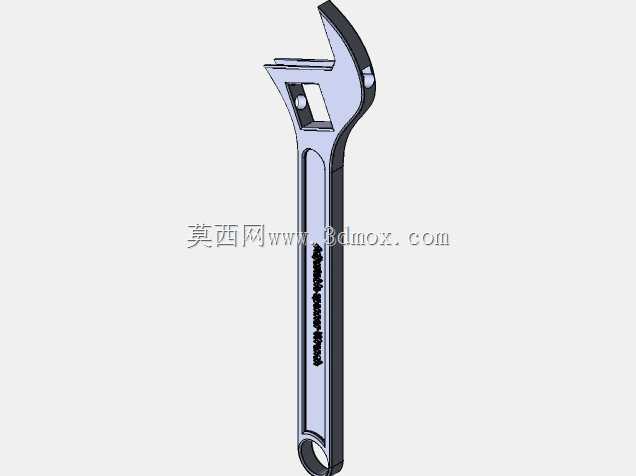

　　在设备运维、机械装配、家装维修等各类涉及螺纹紧固件拆装的场景里，活动扳手是一线作业人员随身工具配置中出现频率极高的手动紧固器具，它的核心优势在于无需匹配固定开口尺寸，可在一定范围内适配不同规格的六角头、方头螺栓与螺母，解决了外出作业时携带多把固定扳手负重过大、遇到非标准紧固件无适配工具的痛点。从结构设计逻辑来看，这款可调活动扳手的核心功能实现依托固定钳体、活动钳口、调节蜗杆、弹簧定位销几个核心部件的配合，固定钳体与长手柄为一体化锻造结构，是整个扳手的受力主体，材料选型上通常会选用铬钒合金钢经过整体淬火处理，保证钳口部位的硬度达到HRC48-54区间，避免夹持紧固件时出现钳口崩裂、打滑变形的问题，同时手柄部分保留适当韧性，

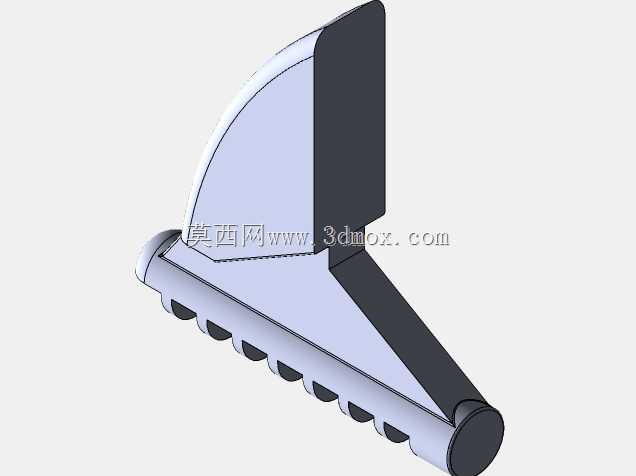

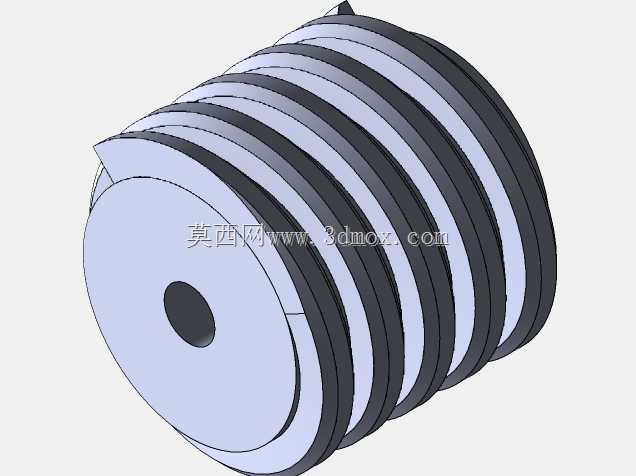

　　承受大扭矩扳动时不会发生脆性断裂。活动钳口装配在固定钳体的导向滑槽内，滑槽的加工精度直接决定了钳口调节的顺畅度与夹持间隙，设计时滑槽与活动钳口的配合公差控制在H7/g6区间，既保证调节时无卡滞，又能避免夹持紧固件时活动钳口出现旷量，导致受力偏斜磨损紧固件棱角。调节蜗杆嵌装在固定钳体靠近钳头的位置，与活动钳口底部的齿条啮合，转动蜗杆时即可带动活动钳口沿滑槽平移，实现开口尺寸的连续调节，蜗杆的齿形采用渐开线设计，啮合重合度高，调节时手感均匀，不会出现跳齿、空程的问题，同时蜗杆两端的定位轴肩与固定钳体的安装槽配合，限制蜗杆的轴向窜动，保证调节精度的稳定性。从外形尺寸与安装边界来看，这款活动扳手的总长度控制在250mm区间，

　　属于日常运维最常用的10寸规格，最大开口宽度可达30mm，能够覆盖M6到M20范围内的常规外六角紧固件拆装需求；钳头部位的厚度控制在12mm，能够伸入部分空间局促的设备安装位完成紧固件操作，不会因为钳头过厚无法卡入紧固件位置；手柄部分采用符合人体工学的变截面设计，靠近钳头的位置截面较厚，承受大扭矩时的抗弯强度足够，手柄末端截面适当收窄并做圆弧过渡，握持时贴合手掌轮廓，长时间施力扳动不会出现硌手的问题。在实际作业场景中，活动扳手的使用边界需要明确：它不适合替代扭矩扳手对紧固件施加精准扭矩，也不适合作为撬棍使用超出其受力设计范围，钳口部位的受力面设计有细密的防滑齿纹，能够增加与紧固件接触面的摩擦力，减少打滑概率，

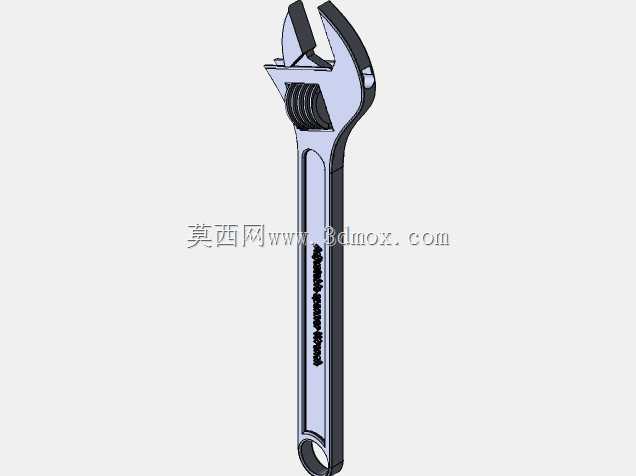

　　但使用时需要注意将活动钳口调整到与紧固件对边完全贴合的位置，让两个钳口的受力面完全接触紧固件，避免仅用钳口尖端受力，否则会造成钳口崩缺或者紧固件棱角磨圆。从三维建模的设计细节来看，各个部件的装配关系完全还原实物的配合逻辑，固定钳体的导向滑槽做了拔模斜度处理，方便实际生产时的锻造成型与脱模，活动钳口的齿条齿距与调节蜗杆的齿距完全匹配，装配后转动蜗杆的行程刚好覆盖从0到最大开口的调节范围，手柄表面的防滑纹理做了凹陷处理，既可以在实物生产时通过滚压工艺直接成型，也能增加握持时的摩擦力，沾有少量油污的情况下也能稳定握持不会打滑。不同于固定开口扳手只能对应单一规格紧固件，活动扳手的可调特性让它在非固定工位的应急维修、户外作业、多规格紧固件混装的装配场景中具备不可替代的实用性，设计时在保证结构强度的前提下尽可能控制整体重量，整把扳手的重量控制在350g左右，长时间放在工具包中携带不会造成过大的负重负担，钳头与手柄的过渡位置做了圆弧加强筋设计，这个位置是扳手承受扭矩时的应力集中点，加强筋的存在能够有效分散应力，避免大扭矩扳动时从钳头与手柄的衔接位置发生断裂。
