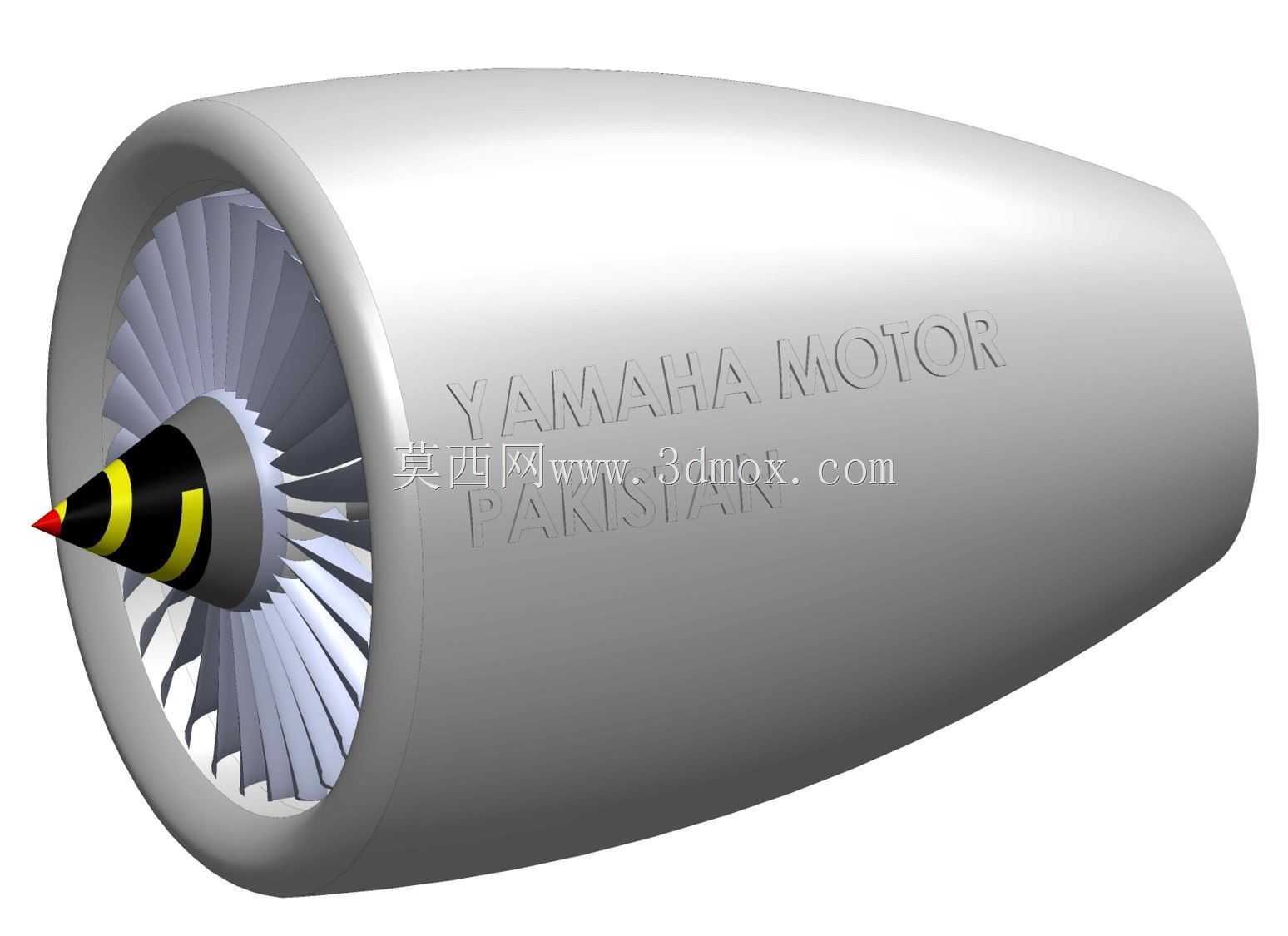

这款涡轮风扇发动机的三维结构设计,核心围绕亚音速航空动力场景的实际使用需求展开,在做整体结构排布时,首先考虑的是民用小型通航飞行器、无人机动力改装、航空教学实训这几类核心场景的适配性,没有盲目追求大推力军发的参数指标,而是把结构可靠性、拆装维护便利性、部件加工可行性放在了设计优先级的前列。从外廓尺寸来看,整体采用流线型纺锤状进气整流罩设计,最大外径位置处于进气道后缘与压气机段衔接处,整流罩前缘做了大圆角钝化处理,避免低空飞行时吸入的砂石、雨滴直接冲蚀风扇叶片前缘,同时整流罩内壁与风扇叶尖的间隙控制在合理范围,既避免工作状态下热胀冷缩导致叶尖碰磨,又能减少叶尖漏气损失,提升风扇段的做功效率。

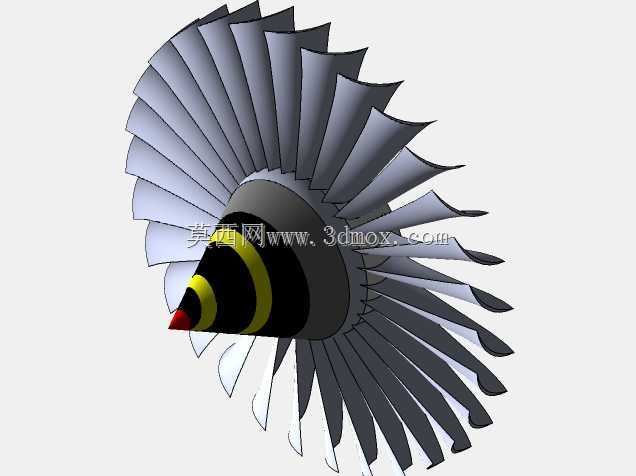

在功能特性的设计上,进气段的风扇叶片采用宽弦大展弦比构型,叶片根部做了加厚圆弧过渡,每一片叶片的型线都沿叶高方向做了扭转变距设计,从叶根到叶顶的安装角逐步减小,匹配不同半径位置的线速度差异,保证整个风扇截面的气流攻角处于最优区间,减少气流分离带来的喘振风险。叶片与轮毂的连接采用燕尾型榫头结构,这种结构在航空发动机领域经过长期验证,既可以保证足够的连接强度,传递风扇旋转产生的巨大离心力与气动扭矩,又能在维护时快速单块更换受损叶片,不需要整体拆解风扇转子,大幅降低外场维护的工时成本。轮毂前端的整流锥采用黄黑警示色分区设计,并非单纯的外观装饰,而是在地面试车状态下,可以通过锥面的色条转动状态直观判断转子的转向与大致转速,方便地面运维人员快速排查转子卡滞、转动异常等故障,避免试车时的安全隐患。

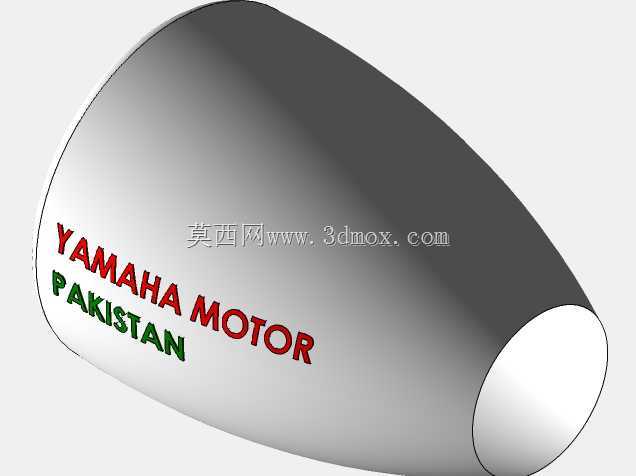

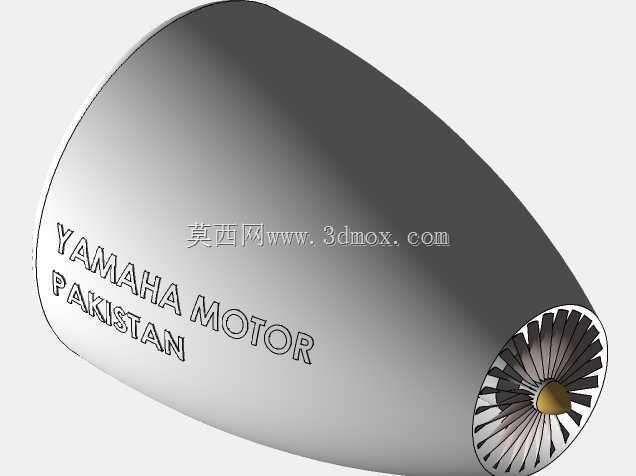

整流罩的壳体设计上,表面预留的标识区域采用凹陷刻字的结构形式,而非后期粘贴标识,避免高速气流长期冲刷导致标识脱落,脱落物被吸入发动机造成内部部件损伤。壳体的拼接缝采用轴向阶梯搭接结构,接缝处做密封槽设计,可以加装耐高温橡胶密封条,防止雨天飞行时雨水顺着接缝流入内部压气机段,同时也能减少接缝位置的气流紊流,降低飞行过程中的气动阻力。在安装边界的设计考量上,发动机后端的安装节采用对称分布的耳座结构,耳座上的安装孔位置度公差严格控制,保证发动机与飞行器吊架的对接精度,安装节与核心机匣之间采用一体化铸造的加强筋结构,传递发动机工作时产生的推力与振动载荷,避免长期交变载荷下安装位置出现疲劳裂纹。

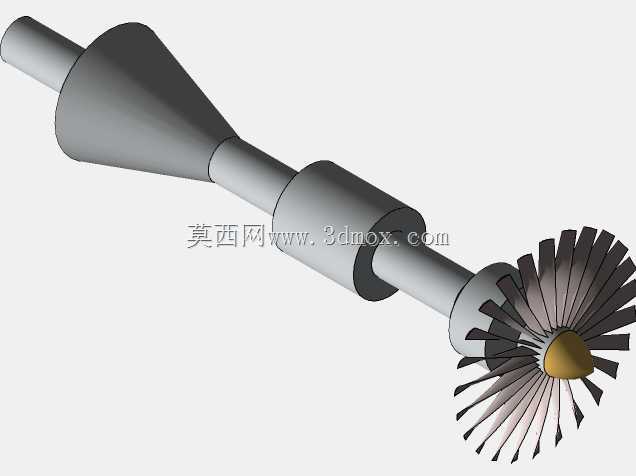

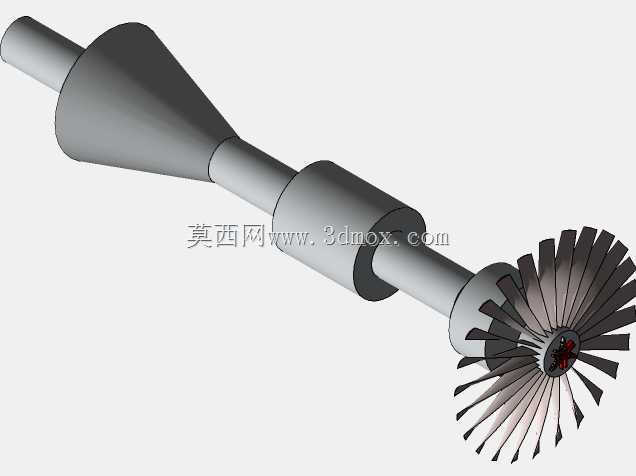

内部流道的设计上,风扇后的气流分为内外两股,外涵道气流直接沿整流罩内壁向后喷出提供主要推力,内涵道气流则引入后续压气机段参与燃烧循环,内外涵道的分流环前缘做了圆滑过渡,减少气流在分流位置的流动损失,分流环的支撑结构采用小直径径向支板,支板沿周向均匀分布,既保证分流环的结构刚度,又尽可能减少支板对气流的阻挡作用。在做整体建模的过程中,每一个部件的配合公差都参考了实际航空发动机的装配要求,转动件与静止件之间的间隙预留了足够的热膨胀余量,考虑到不同工作状态下部件的温度差异,高温段的间隙预留量大于低温进气段,避免热态下出现动静碰磨的故障。
针对教学实训场景的使用需求,整个模型的部件拆分逻辑完全匹配实际发动机的装配层级,从前端整流锥、风扇叶片、风扇轮毂、整流罩壳体到后端安装节,每一个部件都可以独立拆分查看,方便学习者理解涡轮风扇发动机的基本结构组成与装配关系,也可以作为航空类专业课程的三维教学素材,帮助初学者快速建立对涡扇发动机结构的直观认知。针对小型通航飞行器的改装场景,整个发动机的重心位置设计在安装节所在的截面附近,减少飞行器飞行时的配平阻力,安装接口的尺寸也可以根据不同飞行器的吊架尺寸做适配调整,具备较强的场景通用性。
- 全部评论(0)
- 模板大小: 15.28 MB
- 售价:5金币
- 下载次数: 54
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,Rendering
- 软件分类: 发动机
